Deltabar PMD55B PROFINET con Ethernet-APL
6. Vuelva a enroscar la cubierta de forma segura en el compartimento de conexiones.
7. Si está instalado: Apriete el tornillo del cierre de la cubierta usando la llave Allen con
0,7 Nm (0,52 lbf ft)±0,2 Nm (0,15 lbf ft).
6.2.6 Asignación de terminales
Caja de compartimento único
3
2
1

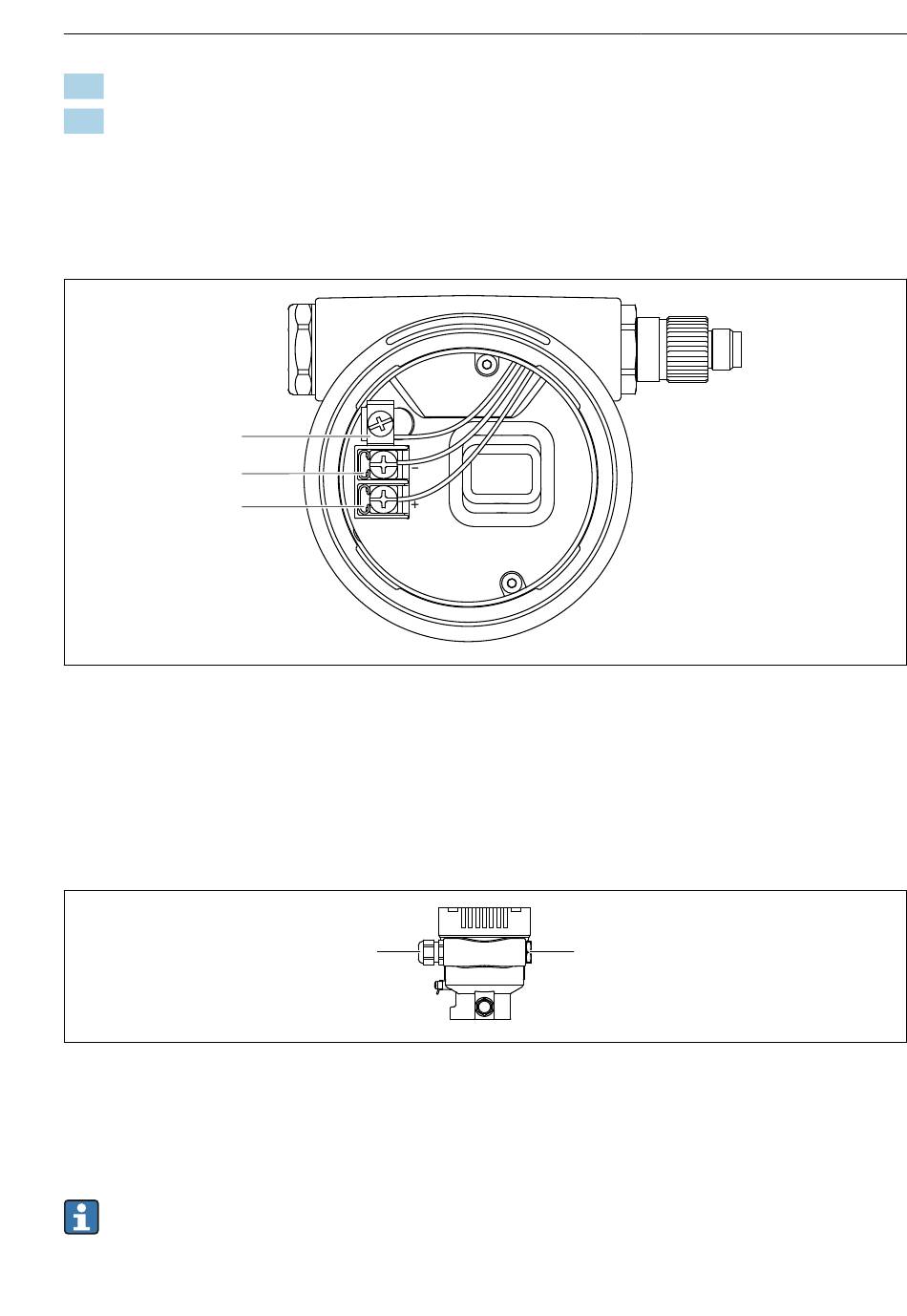

 1 Terminales de conexión y borne de tierra en el compartimento de conexiones
1 Terminal positivo
2 Terminal negativo
3 Borne de tierra interno
6.2.7

Entradas de cable

1 Entrada de cable
2 Tapón ciego
El tipo de entrada de cable depende de la versión del equipo solicitada.
Los cables de conexión siempre han de quedar tendidos hacia abajo, de modo que la
humedad no pueda penetrar en el compartimento de conexiones.
Si es necesario, cree un circuito de goteo o utilice una tapa de protección ambiental.
Endress+Hauser
1
2
Conexión eléctrica
A0042594
A0045413
15
