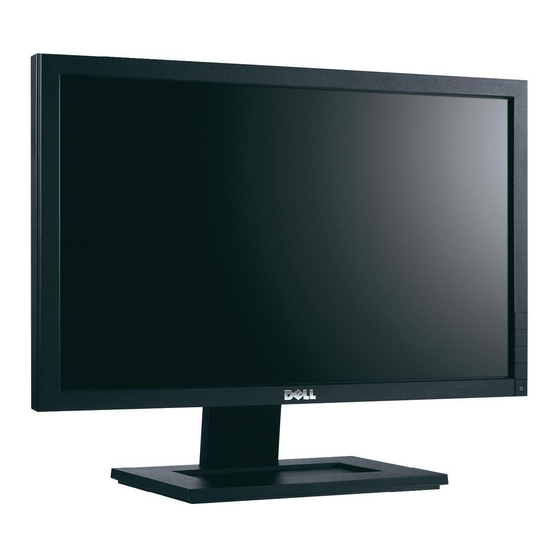

Guía del usuario del monitor E2011H de Dell™
Acerca del monitor
Configurar el Monitor
Usar el Monitor
Resolución de Problemas
Apéndice
NOTA, PRECAUCIÓN y ADVERTENCIA
NOTA:
Una NOTA indica información importante que le ayudará a usar mejor su monitor.
PRECAUCIÓN: PRECAUCIÓN indica un daño potencial para el hardware o una pérdida de datos y le indica cómo evitar el problema.
ADVERTENCIA: ADVERTENCIA indica un daño potencial a la propiedad, daños personales o la muerte.
La información en este documento está sujeta a cambios sin previo aviso.
© 2010 Dell Inc. Todos los derechos reservados.
Queda terminantemente prohibida la reproducción en cualquiera de sus formas sin la autorización escrita de Dell Inc.
Marcas comerciales utilizadas en este texto: Dell y el logotipo de Dell son marcas comerciales de Dell Inc; Microsoft, Windows son marcas comerciales o marcas registradas de
Microsoft Corporation en Estados Unidos y/o en otros países; Intel es una marca comercial de Intel Corporation en Estados Unidos y en otros países. y ATI es una marca
registrada de Advanced Micro Devices, Inc. ENERGY STAR es una marca registrada de la U.S. Environmental Protection Agency (EPA,Agencia de protección del medio ambiente en
Estados Unidos). Como socio de ENERGY STAR, Dell Inc ha decidido que este producto cumpla los requisitos de ENERGY STAR en cuanto a la eficiencia energética. EMC es una
marca registrada de EMC Corporation.
Es posible que aparezcan otros nombres comerciales en este documento referidos a entidades que reclaman sus marcas o nombres de sus productos. Dell Inc. rechaza cualquier
responsabilidad sobre productos y marcas comerciales que no sean de su propiedad.
Model E2011Ht, E2011Hc.
Junio 2010 Rev. A00
Publicidad
Manuales relacionados para Dell E2011H
Resumen de contenidos para Dell E2011H
- Página 1 EMC Corporation. Es posible que aparezcan otros nombres comerciales en este documento referidos a entidades que reclaman sus marcas o nombres de sus productos. Dell Inc. rechaza cualquier responsabilidad sobre productos y marcas comerciales que no sean de su propiedad.
- Página 2 Volver a la página de contenidos Acerca del monitor Guía del usuario del monitor E2011H de Dell™ Contenidos de la caja Características del producto Identificación de piezas y c Especificaciones del monitor Compatibilidad Plug and Play Política de píxel y calidad del monitor LCD Directrices de mantenimiento Contenidos de la caja si falta alguno de ellos. Su monitor incluye los siguientes componentes. Asegúrese de haber recibido todos los componentes. Póngase en contacto con Dell NOTA: Algunos componentes podrían ser opcionales y no enviarse con su monitor. Algunas funciones o medios podrían no estar disponibles en algunos países. NOTA: Para configurar con cualquier soporte, por favor consulte la respectiva guía de soporte de instalación para obtener instrucciones de instalación. Monitor Soporte Cable de alimentación Cable VGA (unido al monitor)
- Página 3 Cable DVI Medios de controladores de documentación Manual de instalación rápida Información de seguridad Características del producto El monitor de panel plano E2011H tiene una pantalla de cristal líquido (LCD), transistores de película fina (TFT) y una matriz activa. Las funciones del monitor incluyen: ■ Área visible de 50.80 cm (20 pulgadas) (medida en diagonal). Resolución de 1600 x 900, compatible con pantalla completa para resoluciones menores. ■ Capacidad de ajuste de la inclinación. ■ Pedestal extraíble y orificios de montaje Video Electronics Standard Association (VESA™) de 100 mm para aumentar la flexibilidad de las soluciones de montaje. ■ Funciones plug and play si son compatibles con el sistema.
- Página 4 Ranura de bloqueo de seguridad Permite fijar el monitor utilizando el bloqueo de cable. Abrazaderas de montaje para Dell Soundbar Para instalar la barra Dell Soundbar opcional. Tenga a mano esta etiqueta si necesita ponerse en contacto con Etiqueta del número de serie de código de barras el soporte técnico de Dell.
- Página 5 Conecte el cable DVI de su equipo. Para inutilizar la base, suelte el botón y bloquea el ensamblaje de la misma mediante un Stand función de bloqueo tornillo M3. Especificaciones del monitor Especificaciones del panel plano Modelo E2011H Tipo de pantalla Matriz activa - TFT LCD Tipo de panel Dimensiones de la pantalla 20 pulgadas ( 20 pulgadas de tamaño de imagen visible) Área de visionado predeterminada: 462,8 (H) X 272,0 (V) mm...
- Página 6 Luz trasera Tiempo de respuesta 5ms (valor típico) Profundidad de color 16,7 millones de colores Espectro de color 79%* (CIE1976) *El espectro de color del modelo [E2011H] (valor típico) se basa en las normas CIE1976 (79%) y CIE1931 (68%). Especificaciones de resolución Modelo E2011H Rango de exploración horizontal 30 kHz a 83 kHz (automático) Rango de exploración vertical 56 Hz a 75 Hz (automático) Resolución predeterminada más alta 1600 x 900 a 60 Hz Modos de vídeo compatibles Modelo E2011H Capacidades de visualización de vídeo ...
- Página 7 Peso sin base montada 2,90 kg (6,38 lb) (para montaje en pared o montaje VESA, sin cables) Peso de la base montada 1,11 kg (2,45 lb) Características medioambientales Modelo E2011H Temperatura Funcional 0° a 40° C Almacenamiento: -20° a 60° C (-4º a 140ºF) No funcional Transporte: -20° a 60° C (-4º a 140º F) Transporte:...
- Página 8 * Sólo puede alcanzarse un nivel de consumo de energía cero desconectando el cable principal de la pantalla. Asignación de terminales Conector VGA Número Extremo de 15 terminales del cable de de pin señal conectado Vídeo rojo Vídeo verde Vídeo azul Test automático GND-R GND-G GND-B Equipo 5V / 3,3V GND-sync Datos DDC H-sync V-sync Reloj DDC Conector DVI Número 24-Extremo de terminales del cable de de pin señal conectadoCable de señal TMDS RX2-...
- Página 9 TMDS Reloj+ TMDS Reloj- Compatibilidad Plug and Play Puede instalar el monitor con cualquier sistema compatible con Plug and Play. El monitor proporciona automáticamente al PC los datos de identificación de reproducción extendida (EDID) utilizando protocolos de canal de datos de muestra para que el sistema puede configurarse y mejorar los ajustes de visionado. La mayoría de las instalaciones de monitor se realizan de forma automática; puede seleccionar distintos parámetros si lo desea. Para más información acerca de cómo modificar la configuración del monitor, consulte Uso del monitor. Política de píxel y calidad del monitor LCD Durante el proceso de fabricación del monitor LCD no es poco común que uno o más píxeles queden fijados en un estado determinado, aunque resultan difíciles de ver y no afectan a la calidad o usabilidad de la pantalla. Para más información acerca de la calidad de píxel de los monitores Dell, consulte el sitio de soporte de Dell en la dirección: support.dell.com. Directrices de mantenimiento Limpieza del monitor ADVERTENCIA: Lea y siga las instrucciones de seguridad antes de limpiar el monitor. ADVERTENCIA: Antes de limpiar el monitor, desenchufe el cable de corriente de la toma eléctrica. Para conseguir los mejores resultados, siga la siguiente lista de instrucciones durante el desembalaje, limpieza o manipulación de su monitor: Para limpiar la pantalla antiestática, moje un paño limpio y suave en agua. Si es posible, utilice un tejido especial para la limpieza de pantallas o una ...
- Página 10 ADVERTENCIA: Instrucciones de seguridad ADVERTENCIA: Uso de controles, ajustes o procedimientos distintos de los especificados en esta documentación podría resultar exzona a choque, peligro eléctrico, y/o riesgos mecánicos. Para más información sobre las instrucciones de seguridad, consulte la Guía de Información del Producto. Declaración FCC (sólo para EE.UU.) Si desea más información sobre la Nota FCC y el resto de información reglamentaria, consulte la página web de normativas en www.dell.com/regulatory_compliance. Contactar con Dell Los clientes en Estados Unidos pueden llamar al 800-WWW-DELL (800-999-3355). NOTA: Si no tiene una conexión a Internet activa, puede encontrar información de contacto en su factura de compra, nota de entrega, recibo o catálogo de productos Dell. Dell proporciona varias opciones de soporte y de servicio en línea o por teléfono. La disponibilidad varía dependiendo del país y el producto, y puede que algunos servicios no estén disponibles en su zona. Para ponerse en contacto con Dell para asuntos de ventas, soporte técnico, o servicio al cliente: 1. Visite support.dell.com. 2. Seleccione su país o región en el menú desplegable Elija un País/Región en la parte inferior de la página. 3. Haga clic en Póngase en Contacto con Nosotros en la parte izquierda de la página.
- Página 11 Volver a la página de contenidos Ayuda acerca de la instalación de PowerNap Para instalar correctamente PowerNap, siga los pasos siguientes: ® ® 1. Compruebe los requisitos de su sistema Windows XP, Windows Vista , Windows 2. Instale Entech API Instalar 3. Instale el software PowerNap Instalar Volver a la página de contenidos...
- Página 12 Volver a la página de contenidos Configurar su monitor Monitor E2011H de Dell™ Si tiene un equipo de sobremesa Dell™ o un equipo portátil Dell™ con acceso a internet 1. Acceda a http://support.dell.com, introduzca su identificador de servicio y descargue el último controlador disponible para su tarjeta gráfica. 2. Después de instalar los controladores de su adaptador gráfico, intente configurar la resolución de nuevo a 1600 X 900. NOTA: Si no puede establecer la resolución a 1600 x 900, póngase en contacto con Dell™ para solicitar un adaptador gráfico que admita dicha resolución. Volver a la página de contenidos...
- Página 13 Volver a la página de contenidos Configurar su monitor Monitor E2011H de Dell™ Si no tiene un equipo de sobremesa o portátil Dell™ , o tarjeta gráfica. En Windows XP: 1. Haga clic derecho en el escritorio y seleccione Propiedades. 2. Seleccione la ficha Configuración. 3. Seleccione Avanzadas. 4. Identifique el proveedor de su tarjeta gráfica en la descripción situada en la parte superior de la ventana (p. ej. NVIDIA, ATI, Intel, etc.). 5. Consulte la página web del proveedor de la tarjeta para obtener un controlador actualizado (por ejemplo http://www.ATI.com http://www.NVIDIA.com 6. Después de instalar los controladores de su adaptador gráfico, intente configurar la resolución de nuevo a 1600 X 900. ® ® En Windows Vista o Windows 1. Haga clic con el botón derecho del ratón sobre el escritorio y vaya a Personalización. 2. Haga clic en Cambiar Propiedades de Pantalla.
- Página 14 Volver a la página de contenidos Operating the Monitor Guía del usuario del monitor E2011H de Dell™ Usar los Controles del Panel Frontal Usar la Visualización en Pantalla (OSD) Software PowerNap Configurar la Resolución Máxima Uso de la barra de sonido Dell (opcional) Uso de las funciones de inclinación, balanceo y extensión vertical Girar el monitor Ajuste de los parámetros de rotación de pantalla de su sistema Usar los Controles del Panel Frontal Utilice los botones de control situados en la parte frontal del monitor para ajustar las características de la imagen presentada. Si utiliza estos botones para ajustar los controles, un menú OSD mostrará los valores numéricos de las características mientras cambian. Utilice los botones de control en la parte frontal del monitor para ajustar las características de la imagen. Al utilizar los botones para ajustar los controles, un menú OSD mostrará los valores numéricos de los parámetros al cambiar. Botones del panel delantero Descripción...
- Página 15 El indicador LED azul indica que el monitor está encendido y es completamente funcional. El indicador LED ámbar indica que el monitor se encuentra en el modo de ahorro de energía DPMS. Encendido (con indicador de encendido luminoso) Usar la Visualización en Pantalla (OSD) Accessing the Menu System NOTA: Si cambia los ajustes y entra a continuación en otro menú o sale del menú OSD, el monitor guarda automáticamente estos cambios. Estos cambios también se guardan si cambia los ajustes y espera a que desaparezca el menú OSD. Pulse el botón Menú para abrir el menú OSD y mostrar el menú principal. Menú principal de entrada analógica (VGA) o bien Menú Principal para Entrada Digital (DVI-D) NOTA: El AJUSTE AUTOMÁTICO sólo estará disponible cuando esté usando el conector analógico (VGA). Pulse los botones para moverse entre las opciones de configuración. Al moverse de un icono a otro, el nombre de la opción se resalta. Consulte la tabla a continuación para obtener una lista completa de todas las opciones disponibles para el monitor. Pulse el botón una vez para activar la opción resaltada. Pulse el botón para seleccionar el parámetro deseado. Pulse para acceder a la barra deslizante y utilice los botones , según los indicadores del menú para realizar los cambios. ...
- Página 16 Brightness El control de brillo ajusta la luminancia de la iluminación. (Brillo) Pulse el botón para aumentar el brillo, o el botón para reducirlo (mín 0 ~ máx 100). NOTA: El control de brillo aparecerá como no seleccionable durante el "Reducción de Iluminación" en la opción Powernap, cuando el salvapantallas esté a Contrast Ajuste primero el brillo y después el contraste si esnecesario. Pulse el botón para aumentar el contraste, o el botón para reducirlo (mín 0 ~ máx 100). La función de contraste ajusta el grado de diferencia entre las zonas más oscuras y las más brillantes de la pantalla. Ajuste A pesad de que su PC reconoce el monitor en el inicio, la función de ajuste automático optimiza los ajustes de pantalla para que se usen con su ajuste co Automático El Ajuste Automático permite al monitor ajustarse automáticamente a la señal de vídeo de entrada. Tras usar el Ajuste Automático, puede sintonizar más bajo las Configuraciones de Pantalla. Aparecerá el siguiente diálogo sobre una pantalla en negro cuando el monitor se ajusta automáticamente a la entra NOTA: En la mayoría de casos, el ajuste automático produce la mejor imagen para su configuración. NOTA: La opción de AJUSTE AUTOMÁTICO sólo está disponible si utiliza un conector analógico (VGA). FUENTE DE Utilice el menú de fuente de entrada para seleccionar entre las distintas señales de vídeo conectadas a su monitor. ENTRADA Selección Seleccione la Selección Automática para escanear las señales de entrada disponibles. automática...
- Página 17 Seleccione la entrada VGA si utiliza un conector analógico (VGA). Pulse el botón para seleccionar la fuente de entrada VGA. DVI-D Seleccione la entrada DVI-D si utiliza un conector digital (DVI). Pulse el botón para seleccionar la fuente de entrada DVI. Ajustes de color Utilice los modos predefinidos para ajustar la configuración y la temperatura de color. Existen distintos perfiles y submenús de color para las entradas VGA/DVI-D y de Vídeo. Submenú del modo de configuración de color Formato color Le permite configurar el modo de entrada como: entrada RGB: Seleccione esta opción si su monitor está conectado a un ordenador o reproductor DVD usando el cable HDMI o el adaptador HDMI a DVI. YPbPr: Seleccione esta opción si su reproductor DVD sólo es compatible con una salida YPbPr. Selección de Le permite configurar el modo de visualización como: Modo Gráficos: Seleccione este modo si su monitor está conectado a su ordenador. Vídeo: Seleccione este modo si su monitor está conectado a un reproductor DVD. NOTA: Dependiendo del Modo de Visualización que haya seleccionado, los Modos Preconfigurados disponibles para su monitor son diferentes. Si selecciona la opción Gráficos podrá elegir entre los modos Estándar, Multimedia, Juegos, Cálido, Frío o Personalizar (RGB); Modo Preconfiguración Estándar: Carga la configuración de color predeterminada del monitor. Este es el modo predefinido predeterminado. ...
- Página 18 Esta función puede cambiar la imagen de vídeo a verde o púrpura. Esto se usa para ajustar el color del tono de piel como se desee. Use Pulse para aumentar el matiz verde de la imagen de vídeo. Pulse para aumentar el matiz púrpura de la imagen de vídeo. NOTA: El ajuste de Matiz sólo está disponible para la entrada de vídeo. Saturación Esta función puede ajustar la saturación de color de la imagen de vídeo. Use para ajustar la saturación entre "0" y "100". Pulse para aumentar la apariencia monocroma de la imagen de vídeo Pulse para aumentar la apariencia de color de la imagen de vídeo NOTA: El ajuste de Saturación sólo está disponible para la entrada de vídeo. Restablecer color Restablece las configuraciones de color de su monitor a los valores por defecto de fábrica. Config. pantalla Utilice la Configuración de pantalla para ajustar la imagen. Submenú de configuración de pantalla para entradas VGA Submenú de configuración de pantalla para entradas DVI-D ...
- Página 23 Modo Ancho Permite ajustar la relación de aspecto de la imagen a 4:3 o pantalla completa. Posición horizont Utilice los botones y para ajustar la imagen a la izquierda y a la derecha. El mínimo es '0' (-). El máximo es '100' (+). NOTA: When using DVI source, the Horizontal Position setting is not available. Posición vertical Utilice los botones y para ajustar la imagen hacia arriba y hacia abajo. El mínimo es '0' (-). El máximo es '100' (+). NOTA: When using DVI source, the Vertical Position setting is not available. Nitidez Le permite aumentar o disminuir la nitidez de la imagen.
- Página 24 Volver a la página de contenidos Configurar su monitor Monitor E2011H de Dell™ Instrucciones importantes para configurar la resolución de pantalla a 1600 X 900 (máximo) Para conseguir un rendimiento óptimo de la pantalla utilizando sistemas operativos Microsoft Windows®, configure la resolución de la pantalla a 1600 x 900 píxeles siguiendo los pasos siguientes En Windows XP: 1. Haga clic derecho en el escritorio y seleccione Propiedades. 2. Seleccione la ficha Configuración. 3. Deslice la barra de desplazamiento situada a la derecha manteniendo pulsado el botón izquierdo del ratón y ajuste la resolución de la pantalla a 1600 X 900. 4. Haga clic en Aceptar. ® ® En Windows Vista o Windows 1. Haga clic con el botón derecho del ratón sobre el escritorio y vaya a Personalización.
- Página 25 EMC Corporation. Es posible que aparezcan otros nombres comerciales en este documento referidos a entidades que reclaman sus marcas o nombres de sus productos. Dell Inc. rechaza cualquier responsabilidad sobre productos y marcas comerciales que no sean de su propiedad.
- Página 26 Volver a la página de contenidos Configuración del monitor Guía del usuario del monitor E2011H de Dell™ Acople de la base Conexiones del monitor Organización de los cables Instalación de la barra de sonido Dell Soundbar (opcional) Extracción de la base Montaje en pared (opcional) Acople de la base NOTA: La base se entrega desinstalada cuando el monitor se envía desde la fábrica NOTA: Para configurar con cualquier soporte, por favor consulte la respectiva guía de soporte de instalación para obtener instrucciones de instalación. Para conectar el soporte del monitor: 1. Retire la cubierta y coloque el monitor sobre ella.
- Página 27 PRECAUCIÓN: las imágenes se utilizan únicamente con fines ilustrativos. La apariencia de su equipo podría variar. Organización de los cables Después de conectar todos los cables necesarios al monitor y al PC, (consulte Conectar su monitor para conectar los cables), utilice la ranura de sujeción de cables para organizarlos correctamente tal y como se muestra arriba. Instalación de la barra de sonido Dell Soundbar (opcional) PRECAUCIÓN: No utilizar con ningún otro dispositivo que no sea la barra de sonido Dell Soundbar. Observando el monitor desde la parte trasera, conecte la barra Soundbar alineando las dos ranuras con las dos pestañas a lo largo del extremo trasero del monitor. Deslice la barra Soundbar hacia la izquierda hasta que encaje en su lugar. Conecte la barra de sonido al módulo de alimentación. Enchufe el cable de alimentación del módulo de alimentación a una toma de corriente eléctrica cercana. Inserte el enchufe estéreo de color verde lima desde la parte posterior de la barra de sonido en el conector de salida de audio del equipo. ...
- Página 28 Extracción de la base NOTA: Para evitar que se arañe la pantalla LCD al extraerla del soporte, asegúrese de colocar el monitor sobre una superficie limpia. NOTA: Para configurar con cualquier soporte, por favor consulte la respectiva guía de soporte de instalación para obtener instrucciones de instalación. Para extraer la base: 1. Mantenga pulsado el botón de liberación de la base. 2. Levante la base y aléjela del monitor. Montaje en pared (opcional) (Tamaño de tornillo: M4 x 10 mm) Consulte las instrucciones que se incluyen con el kit de montaje de base compatible con VESA. 1. Coloque el panel del monitor sobre un tejido suave o acolchado expandido sobre una mesa plana y estable. 2.
- Página 29 Volver a la página de contenidos Solución de problemas Guía del usuario del monitor E2011H de Dell™ Test automático Diagnóstico integrado Problemas usuales Problemas específicos del producto Problemas con la barra Dell Soundbar ADVERTENCIA: Antes de empezar con cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad. Test automático El monitor le proporciona una función de comprobación automática que verifica que el monitor funciona adecuadamente. Si el monitor y el PC están conectados correctamente pero la pantalla del monitor permanece oscura, ejecute la comprobación automática de la manera siguiente: 1. Apague el PC y el monitor. 2. Desconecte el cable del vídeo de la parte trasera del Pc. Para asegurarse de que la comprobación automática funciona correctamente, extraiga los cables digitales (conector blanco) y análogo (conector azul) de la parte trasera del PC. 3. Encienda el monitor. Aparecerá el cuadro de diálogo flotante en la pantalla (contra un fondo negro) si el monitor no detecta una señal de vídeo y está funcionando correctamente. Cuando se encuentre en el modo de comprobación automática, la luz LED permanece en azul. Dependiendo también de la entrada seleccionada, uno de los diálogos que se muestra a continuación será examinado en la pantalla. 4. Este cuadro también aparece durante el funcionamiento normal del sistema si el cable del vídeo se desconecta o resulta dañado. ...
- Página 30 Realice el ajuste automático por medio del OSD. movimiento correcto Ajuste los parámetros Phase (Fase) y Clock (Reloj) utilizando los controles de OSD. Restaure el monitor a su configuración predeterminada. Compruebe que no haya factores ambientales que puedan influir. Cambie de lugar el monitor y compruébelo en otra habitación. Píxeles desaparecidos La pantalla LCD tiene puntos Apáguelo y enciéndalo. Un píxel apagado de forma permanente es un defecto natural de la tecnología LCD. Para más información acerca de la calidad de píxel de los monitores Dell, consulte el sitio de soporte de Dell en la dirección: support.dell.com. Píxeles bloqueados La pantalla LCD tiene puntos Apáguelo y enciéndalo. brillantes Un píxel apagado de forma permanente es un defecto natural de la tecnología LCD. Para más información acerca de la calidad de píxel de los monitores Dell, consulte el sitio de soporte de Dell en la dirección: support.dell.com. Problemas con el brillo La imagen está demasiado ...
- Página 31 Ejecute el diagnóstico integrado: NOTA: Si selecciona el modo DVI-D, la función de Ajuste automático no estará disponible. Problemas con la barra Dell™ Soundbar Síntomas comunes Qué experimenta Posibles soluciones No hay sonido No llega corriente a la barra de Przekręć pokrętło zasilania/poziomu głośności znajdujące się na Soundbar w prawą ...
- Página 32 Volumen bajo El nivel de volumen es Elimine cualquier estorbo entre la tarjeta de sonido y el usuario. demasiado bajo Gire la ruedecilla de Encendido/volumen en la barra de sonido en dirección de las agujas del reloj a un ajuste de volumen máximo. Ajuste todos los controles de volumen de Windows al máximo. Aumente el volumen de la aplicación audio. Compruebe la barra de sonido usando otra fuente de audio (p.ej. un reproductor de CD o MP3 portátil). Volver a la página de contenidos...
