la tarjeta de puerto Ethernet opcional
•
la tarjeta de expansión PCIe
•
la placa de VGA secundaria
•
el procesador
•
el ensamblaje del disipador de calor
6.
Cierre la puerta del embellecedor frontal.
7.
Coloque:
•
el embellecedor
•
la cubierta
8.
Siga los procedimientos que se describen en

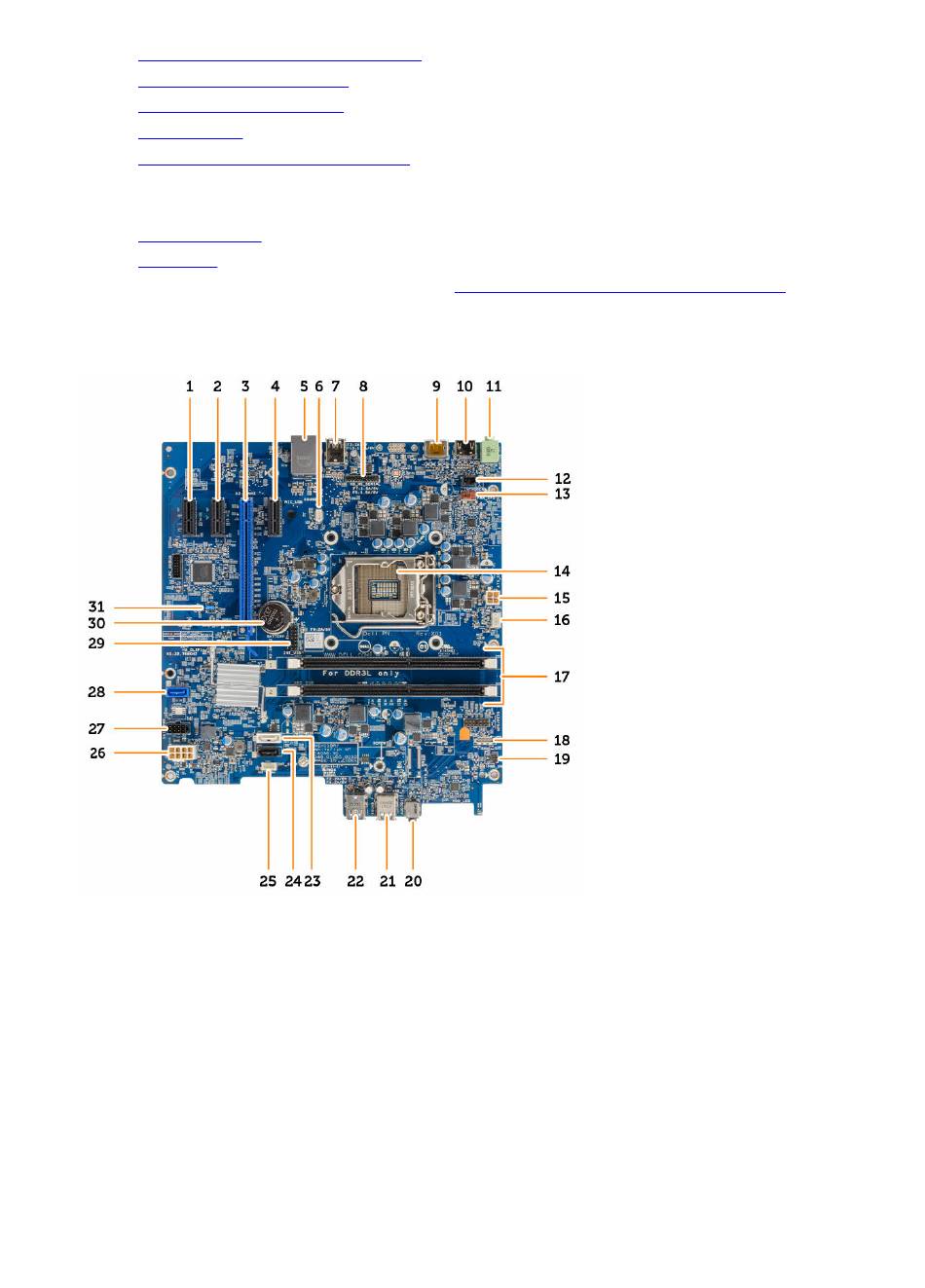

Diseño de la placa base
1.
Conector PCIe x1
3.
Conector PCIe x16
5.
Conector RJ-45
7.
Conector USB 3.0
9.
Conector DisplayPort
11.
Conector de línea de salida
13.
Conector del ventilador del sistema
15.
Conector de alimentación CPU
Después de manipular el interior del
2.
Conector PCIe x1
4.
Conector PCIe x1
6.
Conector de la placa de VGA secundaria
8.
Conector de la placa secundaria PS2/COM
10.
Conector HDMI
12.
Conector del interruptor de intrusión
14.
Procesador
16.
Conector del ventilador de CPU
equipo.
