5.6

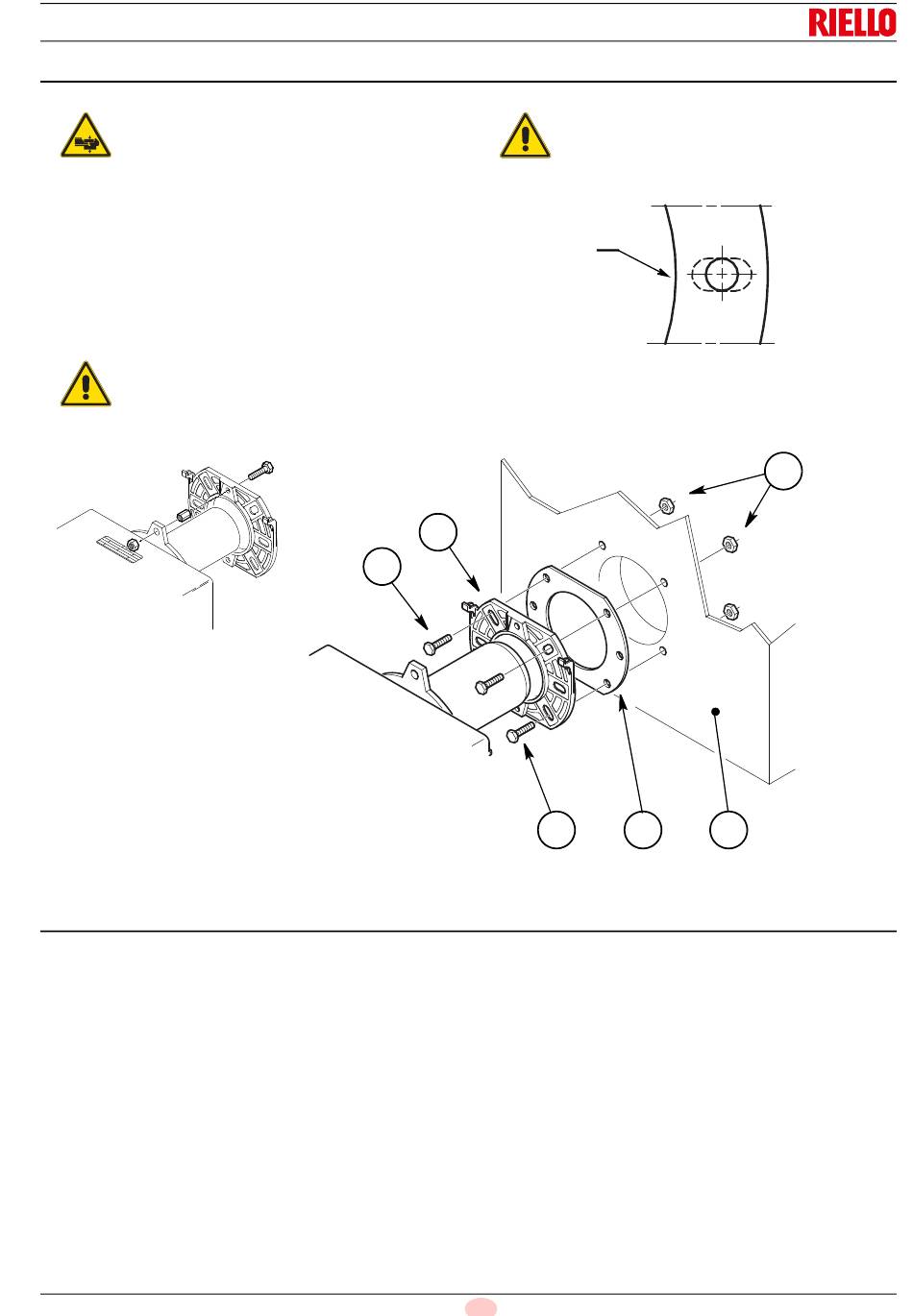

Fijación del quemador a la caldera
Prepare un sistema de elevación adecuado del
quemador.
Para instalar el quemador en la caldera es necesario efectuar las
siguientes operaciones:
Colocar en la brida 1)(Fig. 8) el tornillo 2) y las dos tuercas
3).
Si es necesario, agrandar los orificios de la junta aislante
5) (Fig. 7).
Fijar en la puerta de la caldera 4)(Fig. 8) la brida 1) con los
tornillos 2) y (si es necesario) las tuercas 3) interponiendo la
junta aislante 5).
Asegurarse que el cabezal de combustión sobre-
pase el espesor de la puerta de la caldera.
ATENCIÓN
5.7
Calentamiento del combustible
Para garantizar el encendido y el funcionamiento normales aún
con bajas temperaturas, el quemador tiene un calentador de ga-
sóleo en el cabezal de combustión.
El calentador se activa cuando se cierran los termostatos.
La habilitación para el arranque del quemador se lleva a cabo
mediante un termostato colocado en el portaboquilla una vez que
se alcanza la temperatura óptima para el encendido (tiempo de
espera 0 150s).
El calentamiento permanece activo durante el funcionamiento y
se desactiva cuando se apaga el quemador.
Instalación
2
S9665
El acoplamiento del quemador con la caldera
debe ser hermético.
ATENCIÓN
5
1
2
15
E
D5012
3
S9664
5
4
Fig. 7
Fig. 8
20136933
