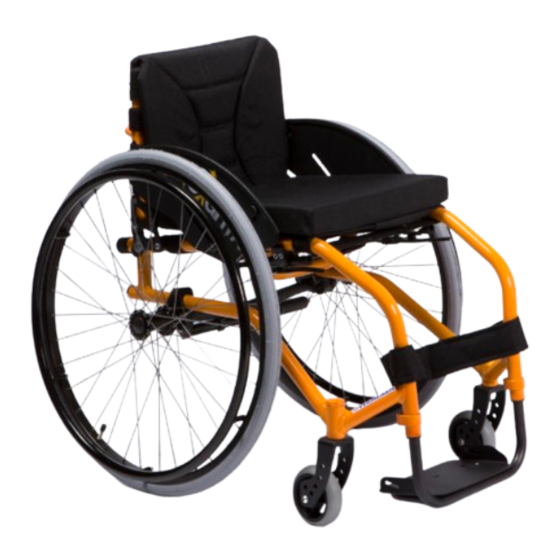

Vermeiren Sagitta Manual De Instalación
Ocultar thumbs
Ver también para Sagitta:
- Manual de instrucciones (120 páginas) ,
- Manual de instrucciones (16 páginas) ,
- Manual de instrucciones (20 páginas)
Publicidad
Enlaces rápidos
Sagitta
Sagitta SI
Installation manual
M A N U E L
D ' I N S T A L L A T I O N
I N S T A L L A T I E H A N D L E I D I N G
I N S T A L L A T I O N S A N L E I T U N G
M A N U A L E
D I
I N S T A L L A Z I O N E
M A N U A L
D E
I N S T A L A C I Ó N
I N S T R U K C J A
P Ř Í R U Č K U
P R O
I N S T A L A C J I
I N S T A L A C I
Publicidad
Manuales relacionados para Vermeiren Sagitta
Resumen de contenidos para Vermeiren Sagitta
- Página 1 I N S T R U K C J A I N S T A L A C J I P Ř Í R U Č K U P R O I N S T A L A C I Sagitta Sagitta SI...
- Página 3 Sagitta, Sagitta SI 2023-07 Contenido Índice Introducción ....................... 2 El producto ....................3 Paquete de entrega ..................4 Herramientas ....................4 Ajustes ......................5 Ajuste de la altura del asiento y del ángulo del asiento ........6 Ajuste de la profundidad del asiento ............... 8 Ajuste de los frenos ..................
- Página 4 Le ofrecemos este manual de instalación para ayudarle con la instalación y cualquier reparación de esta silla de ruedas. Por favor léalo detenidamente. Si todavía tiene alguna duda después de leer este manual, contacte con Vermeiren. La información contenida en este manual es aplicable a todas las sillas de ruedas de la siguiente lista: ...
- Página 5 Sagitta, Sagitta SI 2023-07 Contenido El producto 1. Respaldo 2. Protección contra salpicaduras 3. Ruedas de tracción (ruedas traseras) 4. Aros de propulsión 5. Frenos 6. Ruedas de dirección (ruedas delanteras) 7. Asiento 8. Base del chasis 9. Reposapiés 10. Placa de identificación...
- Página 6 Sagitta, Sagitta SI 2023-07 Contenido Paquete de entrega Los siguientes objetos forman parte de la entrega. 1 chasis con splash guard, ruedas delanteras y traseras 1 reposapiés Herramientas Manual Accesorios Bomba de aire Antes de usar la silla de ruedas, compruebe que todo viene incluido y que ninguna de las piezas esté...
- Página 7 Sagitta, Sagitta SI 2023-07 Contenido Ajustes Riesgo de lesiones o daños PRECAUCIÓN Léase el manual de instrucciones de la silla de ruedas pertinente. Téngase siempre en cuenta los detalles técnicos y los límites de uso previsto; véase el manual de instrucciones.
- Página 8 El asiento de la silla Vermeiren Sagitta, Sagitta SI dispone de 3 alturas y 3 ángulos (0°-3°-7°) cambiando la posición, diámetro de las ruedas delanteras y traseras. Para cada altura y ángulo con ajustes diferentes en las ruedas delanteras y traseras.
- Página 9 Sagitta, Sagitta SI 2023-07 Contenido Rueda delantera Estándar horquilla Bloque eje de ruedas traseras Ⓐ Altura del asiento 495 mm Altura del asiento 520 mm (19.49 in) Para modificar la altura del asiento y ángulo del asiento siga los siguientes pasos: (Cuando no es necesario cambiar el diámetro de las ruedas traseras saltarse los primeros cuatro pasos)
- Página 10 Sagitta, Sagitta SI 2023-07 Contenido La Vermeiren Sagitta SI peude ser ajustada en 5 ángulos diferentes de asiento sin tener que cambiar los diámetros de las ruedas o las horquillas de las ruedas delanteras. Profundidad del asiento Ángulo del asiento...
- Página 11 Sagitta, Sagitta SI 2023-07 Contenido Ajuste de los frenos Dependiendo del diámetro de las ruedas traseras y su posición, pueden ajustarse los frenos según corresponda. Las siguientes instrucciones son de aplicación tanto a los frenos de tambor como a los deportivos.
- Página 12 Ajuste el ángulo del respaldo solo cuando no haya ninguna carga en el respaldo. Ajuste de la altura del respaldo La altura del respaldo de la Sagitta puede ser ajustado en 12 diferentes combinaciones. Cuatro cambiando el chasis y 3 cambiando la posición del tubo del respaldo. Chasis Cambiar la posición del tubo del respaldo...
- Página 13 Asegurarse de que la presión es correcta; ver la indicación de presión en los neumáticos. Hinchar el neumático usando una herramienta de hinchado que cumpla las normativas vigentes y con un indicador de presión en «bar». Utilizar solo piezas de repuesto aprobadas por Vermeiren. Manual de instalación...
- Página 14 Sagitta, Sagitta SI 2023-07 Contenido Si desea cambiar las ruedas o las cámaras deberá tener en cuenta lo siguiente: 1. Deje salir el aire de la cámara de aire. 2. Introduzca una palanca entre el neumático y la llanta. 3. A continuación, empuje lenta y suavemente la palanca hacia abajo. De esta forma, se saca el neumático por encima del borde de la llanta.
- Página 16 Vermeiren GROUP Vermeirenplein 1 / 15 2920 Kalmthout sitio web: www.vermeiren.com Instrucciones destinadas a los distri-buidores especializados El presente manual de instrucciones es parte integrante del producto y se debe adjuntar a todas las producto que se vendan. Versión: A, 2023-07...
