Montageanleitung
en
Mounting instructions
fr
Instructions de montage
sv
Monteringsinstruktion
nl
Montage-
aanwijzing
it
Istruzioni di montaggio
fi
Asennusohje
es
Instrucciones de montaje
da
Monteringsvejledning
zh
安装指导
de
Lieferumfang
A
en
Deliverables
fr
Contenu
sv
Leverans
de
Hinweise / Warnungen
en
Notes / Warnings
B
fr
Indications / Mise en garde
sv
Hänvisningar / Varningar
Building Technologies
Drehantrieb

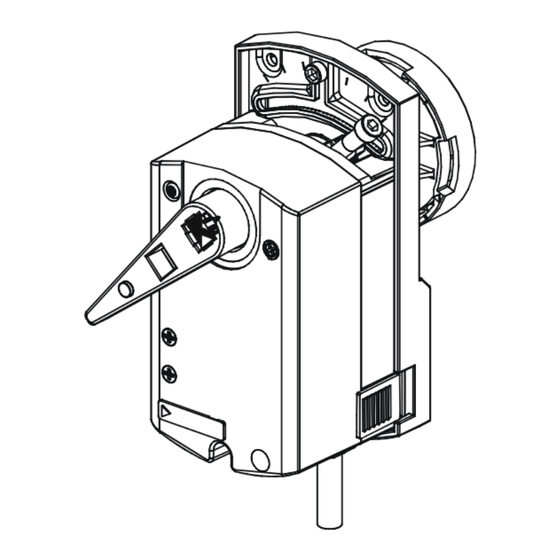

Rotary-type actuator
Servo-moteur à action angulaire
Spjällställdon med vridande rörelse
Luchtklepservomotor voor rot. aandrijving
Servocomando rotativo per serrande
Kiertoliikkeinen ilmapeltien toimimoottori
Actuador de acción rotativa
Motor for drejebevægelse
旋转型执行器
nl
Leveringsomvang
it
Contenuto
fi
Toimituslaajuus
es
Contenido
nl
Aanwijzingen / Waarschuwingen
it
Messa in servizio / Indicazioni
fi
Huomauksia / Varoituksia
es
Indicaciones / Consejos
IP54
in all positions
74 319 0646 0 e
74 319 0646 0
GDB..9E
GLB..9E
da
Leverancens omfang
设备构件
zh
da
Bemærkninger / Advarsler
提示 / 警告
zh
M4657xx
15.02.2010
M4657
1 / 6
