Siemens GDB181.1E/KN Instrucciones De Montaje

s
Montageanleitung
de
en Mounting instructions
fr Instructions de montage
sv Monteringsinstruktion
nl Montage-aanwijzing
it Istruzioni di montaggio
fi Asennusohje
es Instrucciones de montaje
da Monteringsvejledning
Lieferumfang
A
Supply
Contenu
Leveransomfång
Leveringsomvang
Contenuto
Toimituslaajuus
Contenido
Leverancens omfang
Hinweise / Warnungen
B
Notes / Warnings
Indications / Mise en garde
Hänvisningar / Varningar
Aanwijzingen / Waarschuwingen
Messa in servizio / Indicazioni
Huomauksia / Varoituksia
Indicaciones / Consejos
Bemærkninger / Advarsler
de
Diese Anleitung ist beim Gerät oder in der Anlagendokumentation
aufzubewahren!
 Die Anschlusskabel des VAV-Kompaktreglers dürfen nicht im Wasser
liegen.
 Der VAV-Kompaktregler darf nicht in Umgebungen eingesetzt werden,
IP54
wo die Luft mit klebrigen und fettigen Bestandteilen durchsetzt oder mit
aggressiven Medien beladen ist.
Gerät der Schutzklasse III
en
Keep these instructions with the unit or with the plant documentation!
 The VAV compact controller's connection cables must not be run through
water.
 The VAV compact controller must not be used in environments where the
IP54
air is contaminated with sticky or fatty particles or contains aggressive
media.
Device of protection class III
fr
Conserver ces instructions avec le régulateur compact ou la
documentation d'installation.
 Ne pas mettre les câbles de raccordement du régulateur compact VAV
dans l'eau.
 Le régulateur compact VAV ne doit pas être utilisé dans un
IP54
environnement où l'air contient des particules collantes et grasses ou
des fluides agressifs.
Classe d'isolation III
sv
Denna instruktion skall förvaras tillsammans med apparat eller
anläggningsdokumentation!
 Anslutningskabeln för VAV-kompaktregulatorn får inte ligga i vattnet.
 VAV-kompaktregulatorn får inte användas i miljöer där luften är
förorenad av klibbiga och fetthaltiga partiklar eller innehåller aggressiva
IP54
medier.
Apparat i isolerklass III
Siemens Building Technologies
VAV-Kompaktregler KNX / PL-Link
VAV compact controller KNX / PL-Link
Régulateur compact VAV KNX / PL-Link
VAV-kompaktregulator KNX / PL-Link
VAV compact regelaar KNX / PL-Link
Servocomando Compatto VAV KNX / PL-Link
VAV kompakti säädin KNX / PL-Link
VAV controlador compacto KNX / PL-Link
Kompakt VAV-regulator på KNX / PL-link
IP54
74 319 0828 0 c
Achtung! Das Gerät darf nicht geöffnet werden.
Voreinstellung Werkseitig eingestellt: 5°.
Handverstellung Manuelles Verstellen der Klappen bzw. des Stellantriebs
des Antriebes durch Betätigen des roten Getriebeausrastschiebers nur
im spannungslosen Zustand vornehmen.
Verdrahtung und Siehe hierzu die anlagenspezifischen Unterlagen und das
Inbetriebnahme Geräte-Datenblatt ein.
Caution! Do not open the unit.
Presetting Factory set: 5°.
Manual override Use the red slider to manually adjust the dampers or the
of the actuator actuator only when power is off.
Wiring and See the plant documentation and the data sheet for the
commissioning unit.
Attention! Ne pas ouvrir le régulateur compact.
Préréglage Réglage usine: 5°.
Positionnement N'effectuer des réglages manuels des registres ou du
manuel du servomoteur avec le levier de débrayage rouge que si
servomoteur l'appareil est hors tension.
Câblage et mise Voir la documentation d'installation et la fiche technique du
en service régulateur compact.
OBS! Apparat får inte öppnas.
Förinställning Fabriksinställning: 5°.
Manuell Det röda skjutreglaget för manuell manövrering av
manövrering spjällen eller ställdonet används endast i
spänningslöst tillstånd.
Elektrisk inkoppling Se anläggningsspecifika underlag och datablad för
och igångkörning regulatorenheten.
M3547
74 319 0828 0
M3547

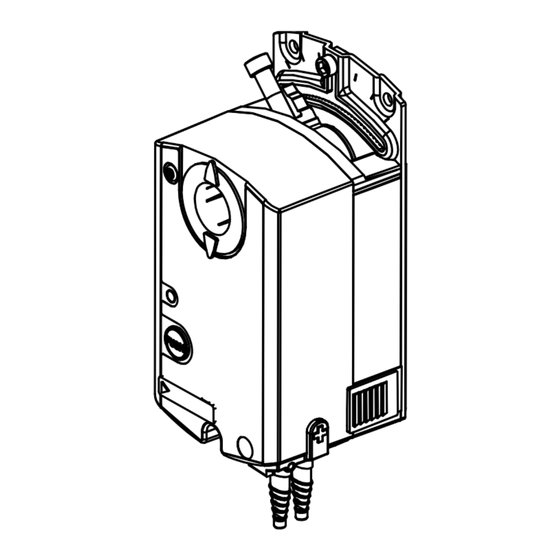

GDB181.1E/KN
GLB181.1E/KN
DIN7981
St 4,8 x 13 (2x)
12.09.2011 1 / 4
