Videoportero
4 hilos
E
Manual de instalación y utilización
INTRODUCCION :

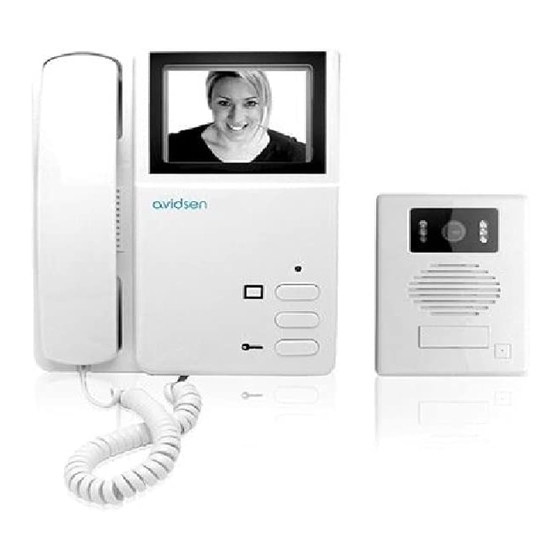

Este videófono es un aparato que asocia un intercomunicador y un sistema vídeo con gran
facilidad de instalación y utilización. Se destina a los particulares preocupados por la
fiabilidad de su sistema de seguridad.Sus características son las siguientes:
Transmisión video automática gracias a un interfono de dos vias. Cuando una visita se
presenta en la puerta, la cámara video integraa transmite immediatamente la imagen al
receptor situado en el interior y un agradable timbre señala su presencia.
Instalación simple y fácil. Gracias a la ayuda paso a paso de enste manual, la fijación
y la conexión del aparato pueden ser realizadas bien por un especialista o bien por un
particular.
Facilidad de uso. Cualquiera que sea su edad, los usuarios quedaran satisfechos de su
simplicidad de utilización.
Imagen alta definición. El sistema utiliza las tecnologías de cámara video más avanzadas
para una calidad de imagen óptima.
Reglaje automático de la exposición. La cámara se ajusta automáticamente a las
condiciones de luz ambiente.
Apertura automática de la puerta (opcional). Una simple presion sobre una tecla, esta
opción permite abrir la puerta al visitante.
IMPORTANTE : Leer antentamente esta manual antes de la instalación. En caso de proble-
ma, los técnicos de nuestra Hotline están a su disposición para cualquier duda.
ATENCION : todo error de conexión puede causar daños al aparato y anular
toda garantía.
Page 9
Ref. 102202
