Indicadores LED de puertos interconectados

El nodo de controlador tiene dos puertos de interconexión y cada uno incluye dos LED:

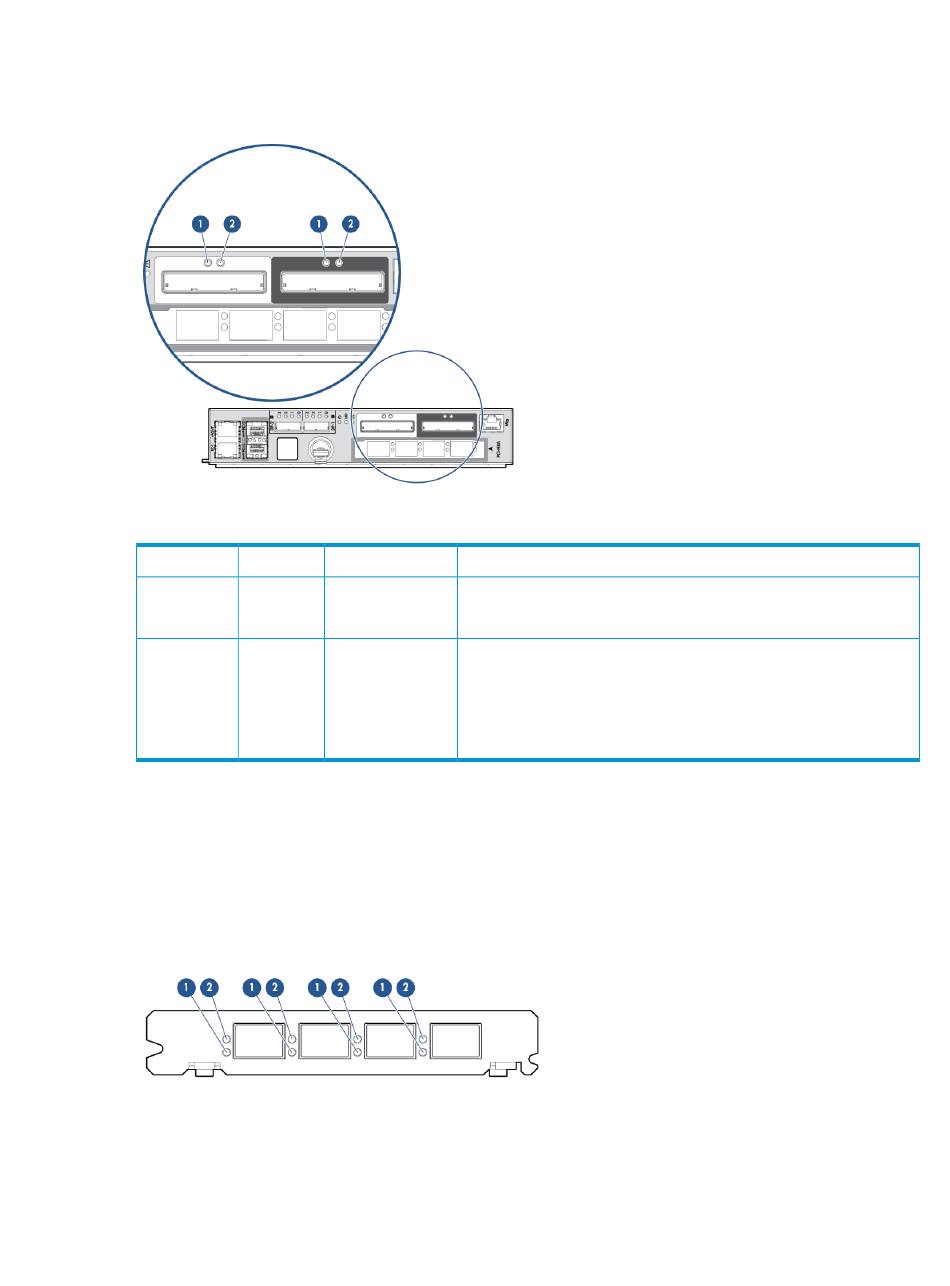

Figura 23 Indicadores LED de puertos interconectados
Tabla 12 Indicadores LED de puertos interconectados
Llamada
1
2

Indicadores LED del puerto del adaptador de canal de fibra

El adaptador del canal de fibra en el nodo del controlador incluye LED del puerto de canal de
fibra
Figura 24 Indicadores LED de 4 puertos de canal de fibra
LED
Apariencia
Estado
Verde
Fallo
Ámbar
Indica
Encendido: vínculo establecido
Apagado: vínculo no establecido aún
Encendido: no se pudo establecer la conexión con el vínculo
Apagado: sin errores actualmente en el vínculo
Parpadeo: error de cableado de vínculo de clúster, nodo de
controlador en ranura incorrecta o incompatibilidad de números de
serie entre nodos de controlador.
Indicadores LED del componente interno y el nodo del controlador
21
