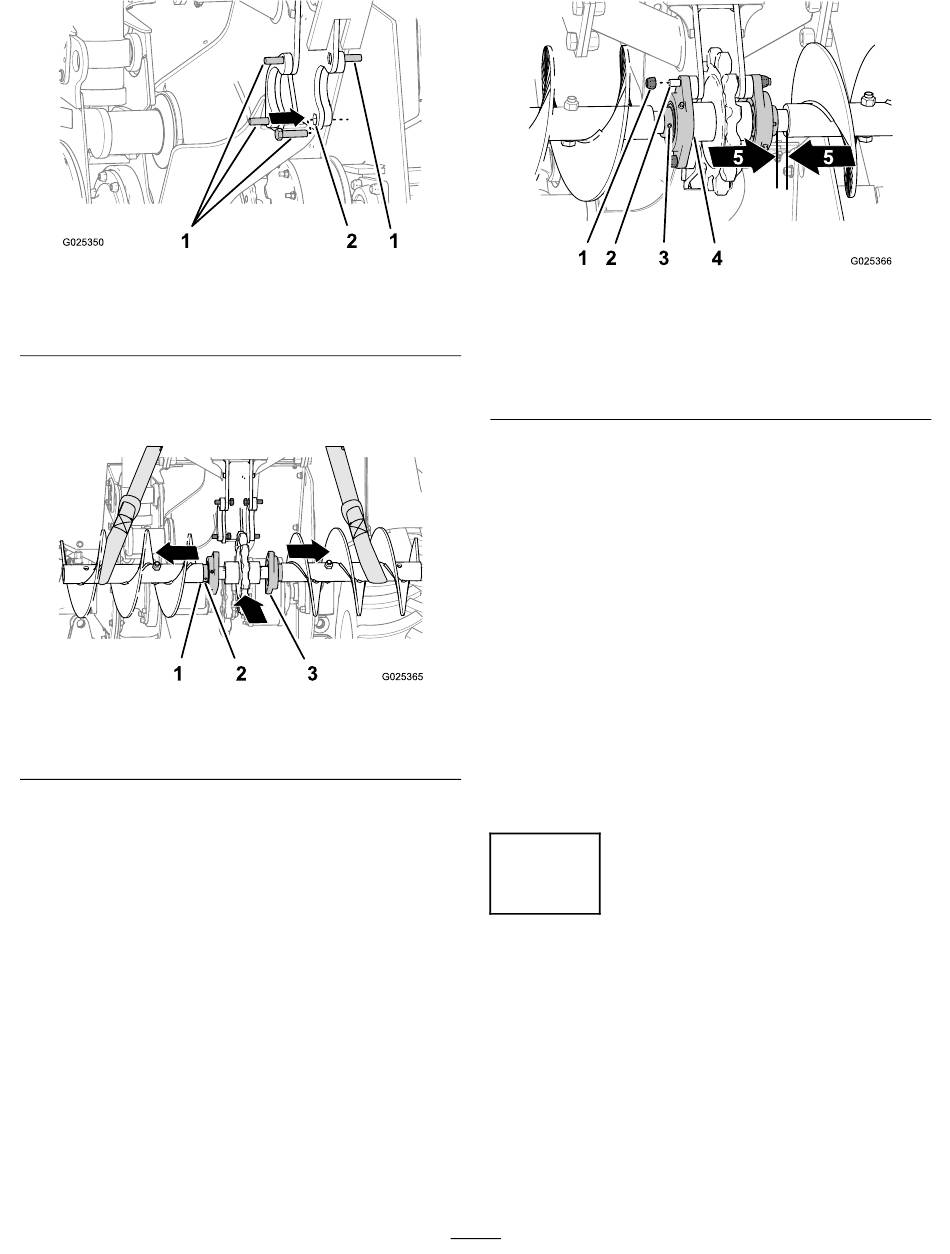

Figura 30
1. Perno de cabeza
hexagonal
2. Deslice ambos cojinetes hacia fuera hasta que los
anillos de bloqueo de los cojinetes estén contra el
extremo interior de cada sinfín
Figura 31
1. Extremo interior del sinfín
2. Anillo de bloqueo
3. Utilizando un equipo de izado con una capacidad de
elevación de 102 kg (225 libras), eleve el conjunto del
sinfín y alinéelo con la placa de montaje del sinfín
(Figura 31 y Figura 32).
2. Alojamiento hexagonal
(placa de montaje del
sinfín)
(Figura 31).
3. Cojinete
1. Contratuerca (5/8")
2. Pernos de cabeza
hexagonal (5/8 x 2½")
3. Tornillo de fijación (anillo
de bloqueo)
4. Gire el cojinete hasta que los taladros de montaje del
cojinete estén alineados con los 4 pernos de cabeza
hexagonal (5/8 x 2½"), según se muestra en
5. Mueva los pernos hacia fuera, y asiente las cabezas
de los pernos en los alojamientos hexagonales de las
placas de montaje del sinfín
6. Mueva el cojinete hacia dentro, y sujete los cojinetes a
las placas de montaje del sinfín con los 4 pernos de
cabeza hexagonal (5/8 x 2½") y las 4 contratuercas
(5/8"), según se muestra en
7. Apriete las tuercas a 203–223 N·m (150–165 pies-libra).
8. Asegúrese de que el espacio entre el sinfín izquierdo y
el cojinete izquierdo es igual al espacio entre el sinfín
derecho y el cojinete derecho
9. Apriete los tornillos de fijación de los anillos de
bloqueo de los cojinetes y retire el equipo de izado
(Figura 32).
11
Instalación de la pluma
No se necesitan piezas
Procedimiento
122 cm (48") Peso de la espada para roca: 212 kg
(466 libras)
152 cm (60") Peso de la espada para roca: 239 kg
(526 libras)
1. Arranque el motor; consulte el Manual del operador de la
unidad de tracción.
17
Figura 32
4. Cojinete
5. Espacio
(Figura 32).
Figura 32.
(Figura 32).
Figura 32.
