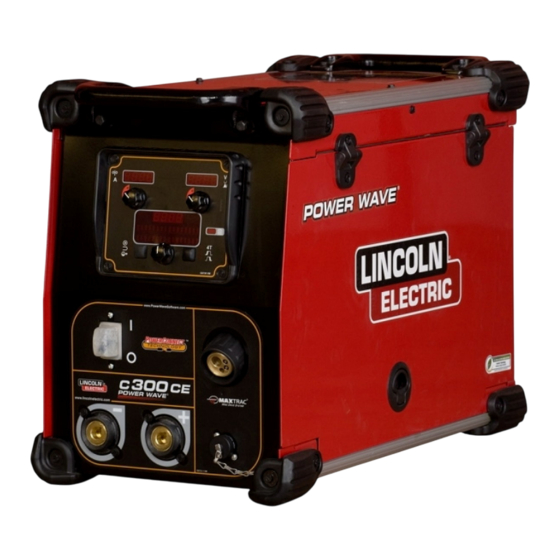

- Página 1 IM2033 04/2010 Rev. 0 POWER WAVE C300 CE MANUAL DE INSTRUCCIONES SPANISH THE LINCOLN ELECTRIC COMPANY 22801 St. Clair Ave., Cleveland Ohio 44117-1199 USA www.lincolnelectric.eu...
-
Página 2: Declaración De Conformidad Ce
Balmes, 89 - 8º 2a 08008 Barcelona SPAIN Por el presente, declara que el equipo de soldadura: Power Wave C300 CE, incluyendo opciones y accesorios Código de venta: K2865, el código también puede contener prefijos y sufijos Es conforme con las Directivas del... -
Página 3: Tabla De Contenido
12/05 GRACIAS! Por haber escogido los productos de CALIDAD Lincoln Electric. • Por favor, examine que el embalaje y el equipo no tengan daños. La reclamación del material dañado en el transporte debe ser notificada inmediatamente al proveedor. Para un futuro, a continuación encontrará la información que identifica a su equipo. Modelo, Code y Número de •... -
Página 4: Seguridad
Lea y comprenda las explicaciones de los símbolos de advertencia, que se muestran a continuación. Lincoln Electric no se hace responsable de los daños producidos por una instalación incorrecta, una falta de cuidado o un funcionamiento inadecuado. -
Página 5: Instalación E Instrucciones De Funcionamiento
LA BOTELLA DE GAS PUEDE EXPLOTAR SI ESTA DAÑADA: Emplee únicamente botellas que contengan el gas de protección adecuado para el proceso utilizado y reguladores en buenas condiciones de funcionamiento, diseñados para el tipo de gas y la presión utilizadas. Mantenga siempre las botellas en posición vertical y encadenadas a un soporte fijo. -
Página 6: Preparación Para El Trabajo
protección y un caudalímetro. Preparación para el Trabajo Conecte una manguera gas de suministro desde la válvula de salida de caudalímetro al conector hembra Conexiones Corriente de Entrada y Tierra 5/8-18 de gas inerte en el panel posterior de la POWER ®... -
Página 7: Funcionamiento General
Funcionamiento – General Controles Panel Frontal Secuencia Puesta en Marcha Todos los controles y ajuste del operador están situados ® en el panel frontal de la Power Wave. Cuando se conecta la POWER WAVE C300 CE puede tardar 30 segundos hasta que la máquina esté lista para soldar. -
Página 8: Controles Internos
Controles Posterior Caja Modos de Soldadura Sinérgicos • Un modo de soldadura sinérgico ofrece la sencillez de un único mando de control. La máquina seleccionará el voltaje y amperaje correcto en base a la velocidad de alimentación del hilo (WFS) colocada por el operario. - Página 9 Funcionamiento Básico El Control UltimArc™, ajusta la inductancia aparente de la forma de onda. El ajuste del Control UltimArc™ es similar a la función “constricción” que es inversamente proporcional a la inductancia. Por ello, aumentando el Control UltimArc™ a mayor de 0,0 resulta un arco más agresivo (más proyecciones), mientras que disminuyendo el Control UltimArc™...
-
Página 10: Control Ultimarc
MODO DE SOLDADURA Diámetro Hilo Hilo 0,8 0,9 1,0 1,2 1,4 Acero (Agresivo) ArMIX Acero (Arco Rápido) ArMIX Acero (Vertical Asc.) ArMIX Trim 0,50 Trim 1,00 Trim 1,50 Acero Inoxidable ArCO Longitud Arco Longitud Arco Longitud Arco Acero Inoxidable Ar/He/CO Corta Media Larga... -
Página 11: Soldadura Gtaw (Tig)
Soldadura GTAW (TIG) Presione el Pulsador Izquierdo hasta que se ilumine el LED ‘M’ de Memoria. ® La POWER WAVE C300 CE es excelente para la soldadura (Touch Start TIG: TIG Cebado por Contacto), una antorcha con una válvula de gas integral. Funcionamiento Básico MODO TIG Proceso... -
Página 12: Para Activar El Menú Ajustes De Límites
Para activar el Menú Ajustes de Presione el Pulsador Izquierdo para confirmar los cambios (o Presione el Pulsador Derecho para Límites: cancelarlos). Presione el Pulsador Izquierdo hasta que se ilumine el LED de Memoria ‘M’. Búsqueda del Modo de Soldadura La función de búsqueda del Modo de Soldadura permite que un particular modo sea seleccionado en base al proceso, tipo de hilo y diámetro de hilo. -
Página 13: Alimentación Hilo Frío/Purga De Gas
de los parámetros principales de soldadura. El sistema de soldadura continuará la soldadura mientras se Ajuste Límites Pistola mantenga activado el pulsador de la pistola. Una vez Control Gas Soldadura TIG liberado el pulsador, el sistema de soldadura se Retardo Cráter desplaza por los pasos de finalización del arco. - Página 14 energía (por defecto). Si P.3 = Si, se visualiza la antes de ajustar el factor de parada. El valor por defecto energía. para el factor de parada es 75, con un rango de 5 - 100. Para cambiar el factor de parada: Pulsador Llamada Memoria •...
- Página 15 Este ajuste se proporcionó para que out eléctrico, etc). Para evitar subsiguientes cambios al clientes con una mezcla de equipos Lincoln Electric Error Tiempo Inicio/Pérdida, el menú setup debe puedan tener un comportamiento constante del bloquearse ajustando Preferencia Bloqueo = Si usando control remoto a través de todos sus equipos.
-
Página 16: Parámetros De Diagnóstico
posiciones izquierda y derecha del conmutador en sobre eventos clave del sistema. Presione el botón cruz ajustarán la Potencia (kW). izquierdo del MSP4 para salir. • Cuando P.25 se coloca en “Memory+Trim/etc.”, las P.102 Registros Fatales posiciones izquierda y derecha del conmutador en Presione el botón derecho del MSP4 para ver los cruz seleccionarán una memoria de usuario Registros Fatales. -
Página 17: Compatibilidad Electromagnética (Emc)
superior siempre funcionará como un interruptor on/off. • Opciones Inicio, Final y Modo Bloqueadas = Los A este parámetro solo se puede acceder usando el Weld parámetros Inicio, Final y Selección Modo de Manager o el software Power Wave Manager. Soldadura en el Panel Selección Modo están bloqueados, todos los otros están desbloqueados. -
Página 18: Especificaciones Técnicas
Lincoln Electric. Antes de instalar el equipo de soldadura, el usuario deberá hacer una evaluación de los problemas de interferencias electromagnéticas que se puedan presentar en el área circundante. -
Página 19: Raee (Weee)
• No utilizar esta lista de piezas de recambio, si el número de code no está indicado. Contacte con el Dpto. de Servicio de Lincoln Electric para cualquier número de code no indicado. • Utilice el dibujo de la página de ensamblaje (assembly page) y la tabla para determinar donde está localizado el número de code de su máquina. - Página 20 Kits Rodillos de arrastre incluye: 2 rodillos y guía hilo interior KP1696-030S Rodillos de arrastre para Hilo Acero, en V, 0,6-0,8 mm KP1696-2 Rodillos de arrastre para Hilo Acero, en V, 1,0 mm KP1696-1 Rodillos de arrastre para Hilo Acero, en V, 0,9-1,2 mm KP1697-035C Rodillos de arrastre para Hilos Tubulares, Moleteados, 0,8-0,9 mm KP1697-045C...
