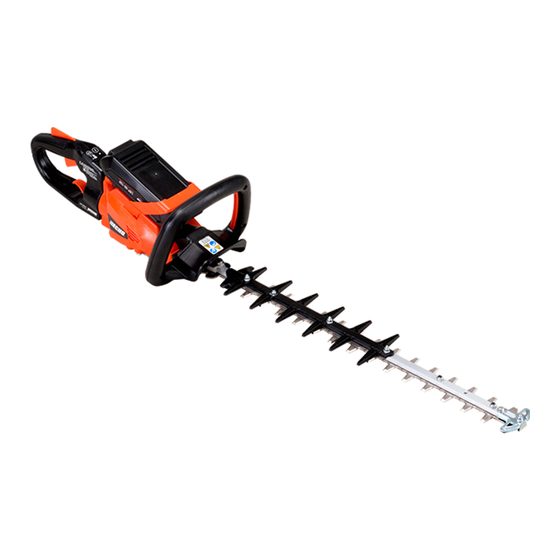

DHC-2200 / 2800
Recortadora
Lea y entienda toda la bibliografía que se proporciona antes de
utilizar el producto. De lo contrario, podría sufrir lesiones graves.
Cáncer y daño reproductivo
www.P65Warnings.ca.gov
Nota: Este producto comple con los estandares CAN ICES-003(B) /
NMB-003(B)
X7508280400
© 07/23 ECHO Incorporated
Manual del
operador
de cercos
