MANUAL de INSTRUCCIONES
IM301-E v2.1

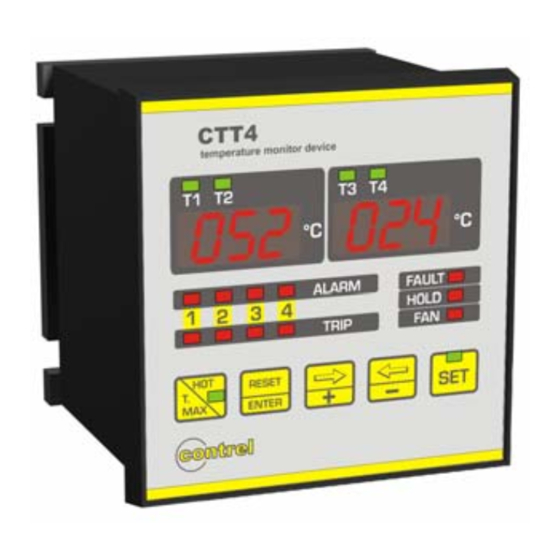

CTT4
CENTRALITA DE CONTROL DE TEMPERATURA
GENERAL
La centralita de control de temperatura CTT4 está pensada para
aplicaciones en el control de máquinas eléctricas, transformadores
motores etc., en los que se puede controlar los niveles de temperatura,
señalando la condición de temperatura crítica o para poder desactivar
la máquina bajo control. Por ejemplo para el control de temperatura de
transformadores de distribución, en los que se pueden controlar las
temperaturas de los tres bobinados de fase y el núcleo, utilizando la
salida de disparo (TRIP) para desconectar la carga y utilizando,
eventualmente, las funciones de control de ventilación.
Otra importante función se refiere a la presencia del puerto de
comunicación serie RS485, que permite la conexión a sistemas de
adquisición de datos de medida (PC, PLC, scada, etc.,), y el control y
programación de la centralita. El protocolo estándar usado es el
MODBUS-RTU, que está documentado en un manual específico.
Por otra parte existe un software para ambiente Windows, para la
gestión remota de las centralitas con funciones completas de control, memorización de datos, registro de alarmas etc.
También existe una salida anal
canales de medida o a la m
INTRODUCCION
El dispositivo tipo CTT4 permite el control y visualización de temperaturas sensadas con sondas tipo RTD PT100.
En cada canal de medida se pueden configurar dos niveles de alarma (alarma y desconexión), que activan la
conmutación de los correspondientes relés de salida para señalización a distancia o para desactivar las máquinas bajo
control. Al frente del instrumento se puede visualizar las temperaturas mediante una doble pantalla de 3 dígitos, la
visualización del estado de alarmas de los canales de medida, y en el mismo existen 5 teclas para la programación. El
instrumento queda completado con las funciones de control de ventilación, memorización de valores máximos y
memorización de intervención.
ACCESORIOS Y OPCIONES
Accesorios:
tapa transparente de protección frontal
Opciones:
alida analógica 0/4÷20 mA programable
Puerto serie RS485
INSTALACION
ADVERTENCIA.
Leer atentamente el presente manual antes de instalar y utilizar la centralita. Ésta, está destinada a ser instalada y utilizada por
personal debidamente cualificado.
SEGURIDAD.
Al recibo de la centralita, antes de proceder a su instalación, controlar íntegramente el equipo ante eventuales daños, debido al
transporte. Controlar que la tensión de alimentación y de operación coincidan con los valores prescritos en la centralita.
Efectuar las operaciones de instalación sin tensión de alimentación y observando las normas de seguridad vigentes. Quedan
prohibidas las operaciones de mantenimiento o reparación, efectuadas por personal no autorizado.
Cuando se advierta, durante su funcionamiento, que existe una anomalía o pérdida de seguridad de la centralita, desconectarla para
que no sea utilizada inadvertidamente.
La operación puede considerase insegura cuando el instrumento: No funciona regularmente / Presenta daños claramente
visibles / Presenta daños debidos al transporte / Ha sufrido condiciones de almacenaje desfavorables.
CONEXIÓN DE LAS SONDAS DE TEMPERATURA
Para la conexión de las sondas de temperatura RTD Pt100, seguir las indicaciones descritas en el esquema de conexión
del presente manual: prestar atención a no invertir los conductores con aislante rojo y los conductores con aislante
blanco.
Las sondas tipo PT100 de 3 hilos utilizan un tercer hilo para compensar la resistencia de los conductores. En el caso de
que el sensor fuera de 2 hilos (normalmente blanco y rojo) cortocircuitar los bornes de inicio del hilo rojo (1-2, 4-5, 7-8,
10-11). Con el fin de minimizar las influencias externas utilizar las siguientes indicaciones para los cables de medida de
las Pt100:
 Utilizar sondas con cable apantallado conectado a tierra y/o cables trenzados entre sí.
 Separar los cables de las sondas de los cables de potencia.
 Utilizar cables con sección de al menos 0,5 mm
 Utilizar cables con conductor estañado o plateado.
CTT4
ógica configurable 0-20 o 4-20 mA con fondo de escala 200 grados, asociable a uno de los cuatro
ás alta de las 4 temperaturas.
manual de instrucciones
2
IM301-E v2.1
pag. 1 / 8
