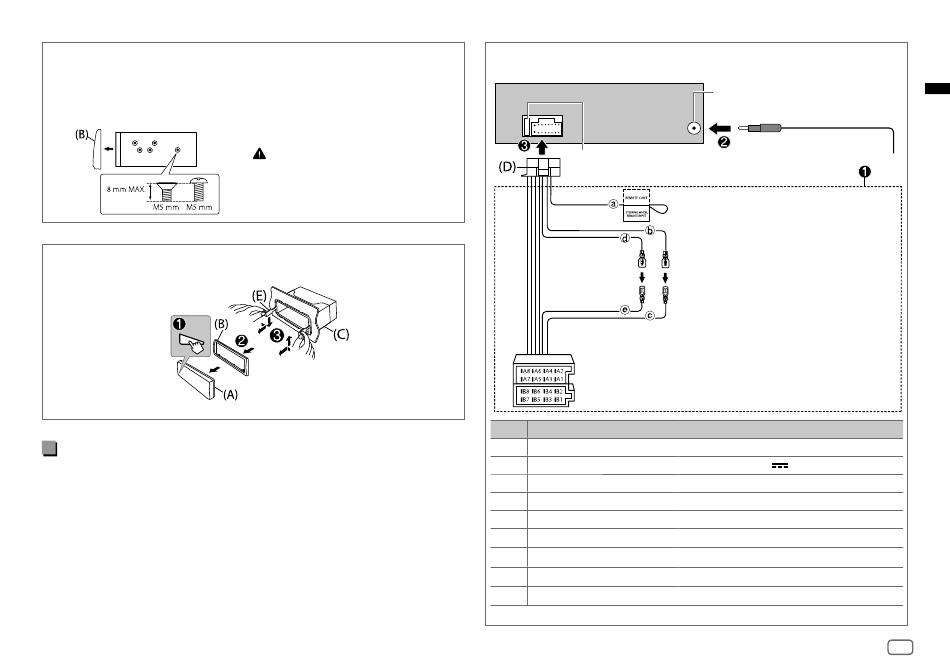

Installeren van het toestel (zonder bevestigingshuls)
1
Verwijder de bevestigingshuls en sierplaat van het toestel.
2
Breng de gaten in het apparaat (beide kanten) in lijn met de
bevestigingsbeugel van de auto en zet het apparaat met schroeven
(los verkrijgbaar) vast.
Verwijderen van het toestel
Onderdelenlijst (bijgeleverd)
(A) Voorpaneel (×1)
(B) Sierplaat (×1)
(C) Bevestigingshuls (×1)
(D) Bedradingsbundel (×1)
(E) Verwijdersleutel (×2)
Gebruik alleen de gespecificeerde
schroeven. Het gebruik van
verkeerde schroeven kan het toestel
beschadigen.

Verbinden van draden

Zekering (10 A)
ISO-stekkers
Pen
A4 Geel
A5 Blauw/wit
A6 Oranje/wit
A7 Rood
A8 Zwart
] [
B1, B2
Paars , Paars/zwart
] [
B3, B4
Grijs , Grijs/zwart
B5, B6 ] [
Wit , Wit/zwart
] [
B7, B8
Groen , Groen/zwart
Antenne-aansluiting
a
Lichtblauw/geel: Naar de stuur-
afstandsbedieningsadapter
b
Geel: Accukabel
c
Geel: A4
d
Rood: Ontstekingskabel
e
Rood: A7
Kleur en functie
: Accu
: Stroomregeling (12 V 350 mA)
: Autoverlichtingsschakelaar
: Contact (ACC)
: Massaverbinding
: Achterluidspreker (rechts)
: Voorluidspreker (rechts)
: Voorluidspreker (links)
: Achterluidspreker (links)
