- Página 1 1800 Manual de operaciones Control de grupo electrógeno easYgen 1800 37690A...
- Página 2 Diseñado en Alemania y Polonia; fabricado en China Woodward GmbH Handwerkstrasse 29 70565 Stuttgart Alemania Teléfono: +49 (0) 711 789 54-510 Fax: +49 (0) 711 789 54-101 Correo electrónico: stgt-info@woodward.com Internet: http://www.woodward.com © 2017 easYgen 1800 | Control de grupo electrógeno 37690A...
- Página 3 Transición de interruptor manual....................27 Solución de problemas......................28 Apéndice..........................29 Alarmas y advertencias......................29 4.1.1 Clases de alarma........................29 4.1.2 Advertencias..........................29 4.1.3 Alarmas de apagado......................... 31 4.1.4 Alarmas de desconexión y parada.................... 32 37690A easYgen 1800 | Control de grupo electrógeno...
- Página 4 Índice de contenido 4.1.5 Alarmas de desconexión......................33 Glosario y lista de abreviaciones..................35 Índice............................37 easYgen 1800 | Control de grupo electrógeno 37690A...
- Página 5 útiles, así como información para lograr un funcio‐ namiento eficiente y sin incidencias. Signos adicionales Para resaltar instrucciones, resultados, listas, referencias y otros elementos, se utilizan los siguientes signos en las instrucciones: 37690A easYgen 1800 | Control de grupo electrógeno...
- Página 6 últimos avances técnicos conocidos y nuestra expe‐ riencia de muchos años. Woodward no se hace responsable de los daños causados por lo siguiente: Incumplimiento de las instrucciones de este manual...
- Página 7 Seguridad 1.2.3.1 Uso adecuado La unidad easYGen se ha diseñado y fabricado solo para utilizarse como se describe en este manual de operaciones y, con más detalle incluso, en el manual técnico. 37690A easYgen 1800 | Control de grupo electrógeno...
- Página 8 A la hora de contratar personal, se deben tener en cuenta las normas relativas a la edad y la ocupación vigentes en la ubicación en que se usará la unidad. easYgen 1800 | Control de grupo electrógeno 37690A...
- Página 9 37690A easYgen 1800 | Control de grupo electrógeno...
- Página 10 Información general Información general > Seguridad > Notas de seguridad general easYgen 1800 | Control de grupo electrógeno 37690A...
- Página 11 Se considera uso inadecuado, por ejemplo: – Utilizar la unidad sin que se cumplan las condi‐ ciones de operación especificadas. Pantallas de estado de HMI La HMI incorpora las siguientes pantallas de estado: Status (Estado) Engine (Motor) 37690A easYgen 1800 | Control de grupo electrógeno...
- Página 12 Pantallas de estado de ToolKit-SC Notas generales ToolKit-SC permite el acceso exclusivo a la información de estado resumida en las siguientes pantallas: Fig. 1: pantallas de estado de easYgen 1800 Entradas analógicas externas no utilizadas actual‐ mente Estado del generador “PARAMETER (Parámetro) è...
- Página 13 Ext. discrete inputs 1-16 (Entradas discretas ext. 1-16) Input {X} (Entrada {X}) Contact open/closed (Contacto abierto/cerrado) {X}: 1 o 16 Ext. discrete outputs 1-16 (Salidas discretas ext. 1-16) Output {Y} (Salida {Y}) Hi/Low (Alto/Bajo) {Y}: 1 o 16 37690A easYgen 1800 | Control de grupo electrógeno...
- Página 14 Clear (Borrar) datos del registro (internos o de tar‐ Export to Txt (Exportar a TXT) jeta SD) “PARAMETER (Parámetro) è STATUS MENU (Menú de estado) Tarjeta SD SD-Card (Tarjeta SD)” è easYgen 1800 | Control de grupo electrógeno 37690A...
- Página 15 Read log (Leer registro) Export to Txt (Exportar a TXT) Lista de eventos (seleccionados) actuales que puede guardarse como archivo .TXT. 37690A easYgen 1800 | Control de grupo electrógeno...
- Página 16 Descripción general del sistema Pantallas de estado de ToolK... easYgen 1800 | Control de grupo electrógeno 37690A...

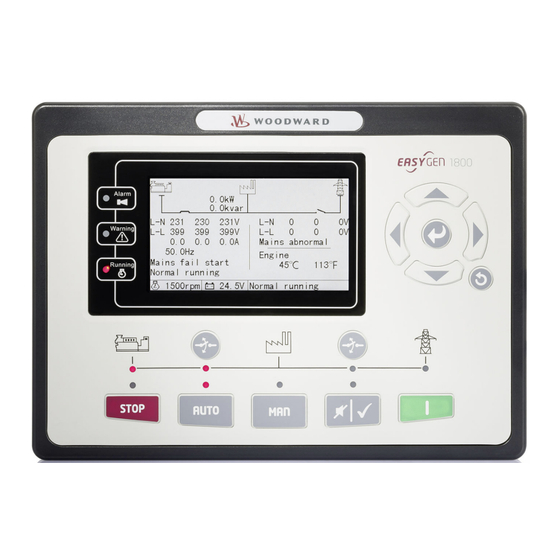

- Página 17 Funcionamiento Panel frontal: elementos ope... Funcionamiento Panel frontal: elementos operativos y de pantalla Fig. 2: HMI (panel frontal), easYgen 1800 Iconos Teclas Descripción STOP (Parar) Modo automático/manual: parada del generador en funcionamiento Modo de parada: restablecimiento de alarmas Prueba de lámparas (presionar al menos durante 3...
- Página 18 Cuando el operador considere que el motor se ha activado, soltará el botón para desac‐ tivar la salida del arranque e iniciar la seguridad en caso de retraso. easYgen 1800 | Control de grupo electrógeno 37690A...
- Página 19 LED de alarma empieza a parpadear de nuevo. Detener mediante alarma Se cambia automáticamente al modo STOP (Parada) si hay “Apagado” o “Desconexión/ alguna alarma de parada activa ( parada” ). 37690A easYgen 1800 | Control de grupo electrógeno...
- Página 20 “Asimetría de tensión de red eléctrica” – “Fallo de rotación de fase de red eléctrica” – El procedimiento de arranque abarca el control de interruptor, el arranque del motor y la indicación de estados o advertencias. easYgen 1800 | Control de grupo electrógeno 37690A...
- Página 21 Notas generales En el modo de parada, los interruptores están abiertos y el motor está parado. Es un modo de funcionamiento exclusivamente configurable; no se trata de una parada de emer‐ gencia. 37690A easYgen 1800 | Control de grupo electrógeno...
- Página 22 Dado que no se controla la red eléctrica, solo es relevante la sección "Arrancar el motor" (fondo verde). easYgen 1800 | Control de grupo electrógeno 37690A...
- Página 23 Funcionamiento Funcionamiento de START (Arr... > Arrancar el motor para sum... Fig. 3: Transición de la red eléctrica al grupo electrógeno (incluido el procedimiento de arranque del motor) 37690A easYgen 1800 | Control de grupo electrógeno...
- Página 24 Cuando se inician a través de la entrada “Remote Stop (off Load)” [Parada remota (sin carga)], los procedimientos de arranque son los mismos que los descritos a continuación, salvo que el relé de cierre del generador queda desactivado. easYgen 1800 | Control de grupo electrógeno 37690A...
- Página 25 Funcionamiento de START (Arr... > Detener el motor tras la c... Fig. 4: Transición del grupo electrógeno a la red eléctrica (incluido el procedimiento de parada/activación del modo de espera del motor) 37690A easYgen 1800 | Control de grupo electrógeno...
- Página 26 Si no se selecciona la frecuencia del generador [ “Firing speed Hz” (Velocidad de activación Hz)]: no se obtendrá ni se mostrará la cantidad de potencia relativa (p. ej., para el bombeo de agua). easYgen 1800 | Control de grupo electrógeno 37690A...
- Página 27 ð Se abrirá el interruptor correspondiente. La señal de apertura permanecerá activa durante el “Opening time” (Tiempo de apertura) Durante este tiempo, las demás señales de interruptor quedan inactivas. 37690A easYgen 1800 | Control de grupo electrógeno...
- Página 28 Obtenga información de la pantalla LCD de la página de la alarma. Si hay una alarma detallada, compruebe el motor según la descripción correspondiente. De lo contrario, consulte el manual del motor según el código de alarma de SNP. easYgen 1800 | Control de grupo electrógeno 37690A...
- Página 29 Battery undervoltage (Subtensión Cuando el controlador detecte que la tensión de la batería de carga está por debajo del de batería) valor predefinido, se iniciará una alarma de advertencia. 37690A easYgen 1800 | Control de grupo electrógeno...
- Página 30 Si se habilita la detección de fallo de tierra, cuando el controlador detecte que la corriente de fallo de tierra supera el valor predefinido y la acción seleccionada es “Warn”(Advertencia), se iniciará una alarma de advertencia. easYgen 1800 | Control de grupo electrógeno 37690A...
- Página 31 Analog input 4 Low limit (Entrada Cuando el controlador detecte que el valor del sensor 1 está por debajo del valor pre‐ analógica 4 Límite bajo) definido, se iniciará una alarma de apagado. 37690A easYgen 1800 | Control de grupo electrógeno...
- Página 32 Si se habilita la detección de fallo de tierra, cuando el controlador detecte que la corriente de fallo de tierra supera el valor predefinido y la acción seleccionada es “Trip and Stop” (Desconexión y parada), se iniciará una alarma de desconexión y parada. easYgen 1800 | Control de grupo electrógeno 37690A...
- Página 33 Si se habilita la detección de fallo de tierra, cuando el controlador detecte que la corriente de fallo de tierra supera el valor predefinido y la acción seleccionada es “Trip” (Desconexión), se iniciará una alarma de desconexión. 37690A easYgen 1800 | Control de grupo electrógeno...
- Página 34 Apéndice Alarmas y advertencias > Alarmas de desconexión easYgen 1800 | Control de grupo electrógeno 37690A...
- Página 35 De algún modo, "esperando el siguiente suceso". Graphical Application Programming (GAP™) Interruptor del generador Serie de dispositivos de Woodward (control de grupos elec‐ trógenos); opción no preferida en diseños nuevos Interruptor de grupo de generadores (velocidad) Controlador; regulador de RPM Interfaz humano-máquina (panel frontal con pantalla y...
- Página 36 Un archivo de secuenciador lleva unos ajustes específicos, por ejemplo, para permitir la comunicación un módulo de expansión o controlarlo. Woodward se encarga de preparar estos archivos. Número de parámetros sospechosos Transformador de corriente Tensión easYgen 1800 | Control de grupo electrógeno 37690A...
- Página 37 Uso ....... . . 7, 11 Uso adecuado ......7, 11 37690A easYgen 1800 | Control de grupo electrógeno...
