Industronic UPS-IND HF 1300 M1 Manual De Operación

Sistema de energía ininterrumpida 60000 - 200000 w (60-200 kva)
Ocultar thumbs Ver también para UPS-IND HF 1300 M1:

Publicidad

Enlaces rápidos

Descargar este manual
Manual de operación
UPS-IND HF 1300 M1
Sistema de Energía Ininterrumpida

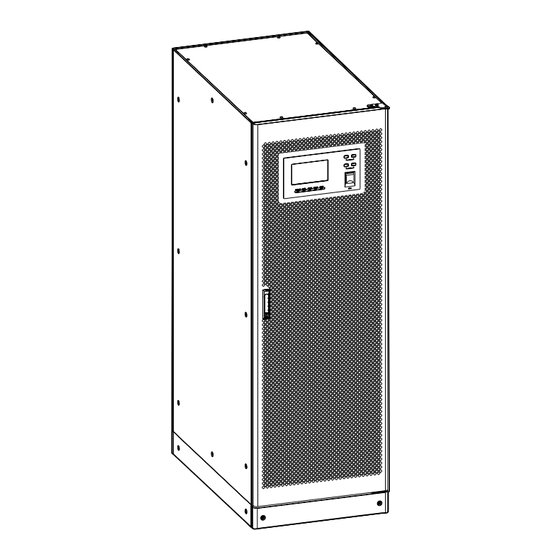

60000 ~ 200000 w (60~ 200 kVA)
Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |
1

Publicidad

loading

Manuales relacionados para Industronic UPS-IND HF 1300 M1

Resumen de contenidos para Industronic UPS-IND HF 1300 M1

  • Página 1 Manual de operación UPS-IND HF 1300 M1 Sistema de Energía Ininterrumpida 60000 ~ 200000 w (60~ 200 kVA) Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 2 Conserve este manual porque contiene información útil para su equipo...
  • Página 3 (sin costo) al: 812 085 8061 o escríbanos a: contacto@industronic.com.mx No arriesgue su inversión en equipo Industronic, llame a los expertos y asegúrese de obtener la mejor calidad, confianza y rapidez que sólo un Técnico Certificado Industronic le puede brindar.
  • Página 4 Le avisa de un peligro de bajo riesgo que podría, si no se evita, PRECAUCIÓN provocar lesiones leves. Aviso de antiestática. Aviso de descarga eléctrica. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 5 Proporciona un consejo que puede ayudarle a resolver un problema o a ahorrar tiempo. Proporciona información adicional para enfatizar o complementar puntos importantes del texto principal. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 6 3.4.1 Instalación del UPS 3.4.2 Instalación de accesorios opcionales 3.4.3 Instalación del accesorio de control de liberación de baterías 3.4.4 Instalación del gabinete de baterías | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 7 4.6.2 Registro del historial 4.6.3 Registro de usuarios 4.6.4 Registro inteligente 4.6.5 Captura de onda inteligente 4.6.6 Información del dispositivo 4.7 Encendido / Apagado Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 8 6.4.1 Diagnóstico de fenómenos anormales comunes 6.4.2 Eliminación de emergencia por fallo del sistema 7. Empaque, transporte y almacenamiento 7.1 Empaque 7.2 Transporte 7.3 Almacenamiento | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 9 Antes de operar, por favor inspeccione el dispositivo y vea si hay algún daño o existe otro peligro. Compruebe si los dispositivos externos o la conexión del circuito son seguros. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 10 UPS y las etiquetas de advertencia deben incluir: 1. Suministra energía para el UPS. 2. Por favor, desconecte el UPS antes de cablearlo. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 11 Antes de ponerlo en funcionamiento, compruebe la conexión eléctrica y asegúrese de que el aparato está conectado a tierra de forma fiable. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 12 | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 13 Se prohíbe la perforación del gabinete. Una perforación inadecuada dañará los componentes del interior del UPS. Los restos metálicos generados por la perforación provocarán un cortocircuito en la placa de circuito. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 14 El lugar donde hay vibración o fácil impacto. El lugar donde hay polvo, material corrosivo, salado o gas inflamable. El lugar donde no hay buena ventilación o está cerrado. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 15 UPS para la carga mientras se realiza el mantenimiento, lo que mejora en gran medida la fiabilidad del funcionamiento del sistema y la capacidad de mantenimiento. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 16 Cuando la tarjeta de control del sistema detecta que el inversor es normal, suministra la tensión de inversión a la carga. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 17 En ese momento, la carga se apagará. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 18 CA para la carga. En este momento, el UPS interno no tiene electricidad, y se puede realizar el mantenimiento del mismo con seguridad. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 19 La apariencia de esta serie de UPS se muestra en la Figura 2-2. Figura 2-2 Apariencia del UPS Panel de Operación Tabla 2-1 Ilustración del panel de operación Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 20 Pulse los dos botones durante 3 segundos y el de botones de sistema se apagará. apagado Botón de Pulse el botón, el sistema se apagará de forma Apagado de inmediata. emergencia | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 21 Interruptor de bypass Unidad de potencia Interruptor de bypass Unidad de bypass de mantenimiento Interruptor de red Tabla 2-2 Ilustración de la estructura Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 22 Encendido (rojo): en marcha. Interruptor de límite Encendido (verde): salida. Tabla 2-3 Ilustración de unidad de potencia Unidad de bypass Figura 2-6 Unidad de bypass | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 23 Encendido: la tarjeta de control del sistema tiene señal de (amarillo) alarma. FALLA Encendido: fallo de la tarjeta de control del sistema. (rojo) Tabla 2-4 Ilustración de la unidad del bypass Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 24 Figura 2-7 Definición de los pines de RS485 Figura 2-8 Cableado del puerto RS485 (dos UPS) Figura 2-9 Cableado del puerto RS485 (múltiples UPS) | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 25 SNMP externa. El puerto RS232 adopta un conector RJ45. La definición de los pines se muestra en la Figura 2-11. Figura 2-11 Definición de los pines de RS232 Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 26 NC se desconecta. Esta Común OUT.3 señal es ajustable, como se muestra en la Tabla 2-7. OUT.2 puerto de salida normal abierto | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 27 Marca de contacto auxiliar del interruptor de de bypass bypass. Desconexión del interruptor Marca de contacto auxiliar del interruptor de de salida salida. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 28 Alarma de baja tensión de La batería se descarga hasta la alarma de baja la batería tensión, y este contacto seco está en ON. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 29 Cuando el ventilador del UPS es anormal, y este Ventilador anormal contacto seco está en ON. Alarma del UPS Cuando la alarma del UPS, y este contacto seco está en ON. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 30 Tabla 2-8 Ilustración de la tarjeta SNMP El puerto de red adopta un conector RJ45. La definición de los pines del puerto de red se muestra en la Figura 2-13. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 31 Chrome56+, Navegador IE11+. La interfaz de inicio de sesión es diferente en diferentes navegadores, utilizando la resolución de la pantalla del ordenador mejor que 1600 * 900. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 32 Cuando se selecciona la tarjeta de expansión de contactos secos, la tarjeta de expansión de contactos secos se instalará en la unidad de control del UPS. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 33 BMS, dos contactos secos de entrada y un contacto seco de salida. La ilustración se muestra en la Tabla 2-11. Figura 2-15 Tarjeta de expansión BMS Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 34 Si se utiliza una batería de litio, póngase en contacto con la agencia local o el distribuidor, para considerar la fiabilidad de la misma. Figura 2-16 Definición de los pines del puerto BMS | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 35 El color del cableado en la Figura 2-17 y la Figura 2-18 es sólo para visualización, no representa el color real del cable, para el color específico por favor vea el cable real. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 36 | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 37 Sobrecarga del PFC de entrada a la red Pérdida del hilo neutro de la red Gran componente de CC de la red Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 38 Protección de baja normalmente. tensión de bypass Sobrecarga del bypass Tabla 2-12 Estado anormal y función de alarma/protección | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 39 Circuito de salida anormal Ninguno icono de salida de la pantalla táctil se pone en rojo y la luz de ambiente roja se enciende normalmente. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 40 | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 41 Descarga de la batería de la pantalla batería Ninguno táctil se pone en rojo y la desactivada luz de ambiente roja se enciende normalmente. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 42 Protección de enciende normalmente. sobrecarga de la Ninguno batería Fin de la protección contra la descarga Ninguno de la batería UPS anormal Ninguno | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 43 Alimentación Ninguno amarilla de ambiente auxiliar de bypass se enciende anormal normalmente. Alarma de Ninguno sobretemperatura del bypass Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 44 Flash anormal Ninguno normalmente. Salida de bypass Ninguno Repetir dirección Ninguno de ranura Estado de la salida Ninguno de bypass Desempolvado del Ninguno ventilador | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 45 Alarma de amarilla de ambiente fallo de Fallo del NTC del Ninguno se enciende componentes bypass 2 normalmente. Fallo del NTC del Ninguno armario Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 46 Tarjeta de Ninguno expansión desconectada La alarma emite un pitido lento. Fallo del NTC Ninguno de bypass | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 47 Ninguno Alarma del generador amarilla de ambiente de modo se enciende inteligente normalmente. Carga del Ninguno generador desactivada Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 48 Alarma de contacto Ninguno La alarma emite un contacto seco de entrada pitido rápido y la luz seco de amarilla de ambiente entrada se enciende normalmente. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 49 Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 50 En la protección de baja tensión de la batería, si la red es normal, el UPS se reiniciará y cargará el grupo de baterías. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 51 3.1 Procedimiento de Instalación El procedimiento de instalación del UPS en serie es el que se muestra en la Figura 3-1. Figura 3-1 Procedimiento de instalación Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 52 Guantes protectores Guantes antiestáticos Guantes aislantes Alicate hidráulico Abrazaderas PRECAUCIÓN Las herramientas de instalación deben contar con aislamiento para evitar los riesgos de descarga eléctrica. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 53 útil de las mismas. Por seguridad, asegúrese de que el circuito de distribución de CC externo esté configurado con un interruptor de desconexión de tres polos. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 54 UPS. Aire caliente Aire frío Figura 3-3 Disipación de calor | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 55 6 X 1 4 X 1 2 X 1 1/0x1 1/0x1 Cable de Terminal (Calibre- tierra 6-3/8” 6-3/8” 4-3/8” 2-3/8” 1/0-3/8” 1/0-3/8” Diametro ojo) Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 56 6 X 1 4 X 1 2/0 X 1 1/0 X 1 2/0 X 1 de bypass Terminal 8-3/8” 6-3/8” 4-3/8” 2/0-3/8” 1/0-3/8” 2/0-3/8” (Calibre-Diametro ojo) | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 57 Durante el transporte, tenga cuidado y evite golpes o caídas. Si el UPS debe almacenarse durante mucho tiempo después de desembalarlo, se sugiere embalar el UPS con la bolsa de plástico original. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 58 Paso 5 Afloje los tornillos de fijación. Desmonte los tornillos de fijación del soporte de madera y del UPS, como se muestra en la Figura 3-6. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 59 Figura 3-7 Diagrama de ranuras de cableado NOTA La ranura de cableado de la serie UPS es la misma. La dimensión recomendada es Ancho *Profundo*Alto=130mm*450mm*100mm. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 60 14mm en el acero de canal directamente de acuerdo con el tamaño de la perforación que se muestra en la Figura 3-10, y luego instálelo directamente de acuerdo con el Paso 4. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 61 Vuelva a instalar las placas de cubierta inferiores, como se muestra en la Figura 3-12. NOTA La altura expuesta del tornillo de expansión debe estar dentro de los 50 mm. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 62 Tome la tarjeta SNMP e instálela en la unidad de bypass mediante 2 tornillos, como se muestra en la Figura 3-14. Figura 3-14 Instalación de la tarjeta SNMP | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 63 Tome la tarjeta de expansión e instálela en la unidad de bypass, como se muestra en la Figura3-16. Figura 3-16 Instalación de la tarjeta de expansión Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 64 Figura3-18. Figura 3-18 Ilustración de la conexión de los terminales del desbloqueo de la batería | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 65 UPS y las baterías. Tras el montaje y las pruebas, el UPS puede ponerse en funcionamiento. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 66 Abra la puerta frontal del UPS, retire la placa de cubierta del cableado frontal y posterior, como se muestra en la Figura 3-19. Figura 3-19 Retire la placa de cubierta del cableado de 60K,80K,100K,120K | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 67 Figura 3-20 Diagrama de agujeros de cableado inferior de 60K,80K,100K,120K (unidad: mm) Figura 3-21 Diagrama de terminales de cableado de 60K,80K,100K,120K Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 68 fiable. Paso 2 Vuelva a instalar la placa de sellado del cableado inferior, el cableado está terminado. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 69 Al realizar el cableado, asegúrese de que la conexión entre el cable de entrada/salida y el terminal de entrada/salida es fiable, evite una mala conexión o una conexión errónea. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 70 Figura 3-24 Orificio de entrada y salida del cable de 160K, 200K (unidad: mm) Figura 3-25 Posición de la tierra física de 160K, 200K Figura 3-26 Diagrama de barras de terminales de cableado de 160K, 200K | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 71 fiable. Paso 2 Vuelva a instalar la placa de sellado del cableado inferior, el cableado está terminado. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 72 Compruebe si la instalación y el cableado del equipo son ventajosos para la transformación, la ampliación y el mantenimiento del sistema en el futuro. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 73 Este capítulo presenta principalmente los parámetros de trabajo y el estado de trabajo y la configuración del sistema del UPS. Figura 4-1 Estructura del menú Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 74 :Estado de la salida del sistema. Cuando la salida es anormal, el icono par- padea y se muestra como :Volver a la página principal. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 75 Cada página es como se muestra en la Figura 4-3 a la Figura 4-12. Figura 4-3 Protección anormal, sin salida Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 76 Figura 4-4 Apagado Figura4-5 Salida de bypass Figura 4-6 Salida del inversor de batería | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 77 Figura 4-7 Salida del inversor de red Figura 4-8 Funcionamiento de la autocarga conectada a la red Figura 4-9 Salida de bypass ECO Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 78 Figura 4-10 Salida del convertidor de frecuencia Figura 4-11 Salida de bypass de mantenimiento (el bypass no está desconectado) | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 79 Figura 4-13 Información de la red eléctrica Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 80 Figura 4-15. Figura 4-15 Información sobre la batería | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 81 En la página principal, haga clic en el icono y entrará en la página de información del inversor, como se muestra en la Figura 4-17. Figura 4-17 Información del inversor Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 82 Figura 4-19 Manejo de la configuración | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 83 Figura 4-21. Figura 4-21 Ajuste de la batería Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 84 Figura 4-23. Figura 4-23 Ajuste de la salida | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 85 En la página de gestión, haga clic en el icono para acceder a la página de contacto seco, como se muestra en la Figura 4-25. Figura 4-25 Contacto seco Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 86 Figura 4-27. Figura 4-27 Configuración de la contraseña | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 87 Figura 4-29. Figura 4-29 Gestión de registros Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 88 Figura 4-31. Figura 4-31 Información de la carrera | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 89 Figura 4-33. En la página, se presenta el registro de configuración de los parámetros del usuario. Figura 4-33 Registro de usuario Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 90 Figura 4-35. Figura 4-35 Captura de onda inteligente | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 91 Figura 4-36, Figura 4-37, Figura 4-38. Figura 4-36 Información del producto 1 Figura 4-37 Información sobre el producto 3 Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 92 Figura 4-39. Pulse el botón OK para realizar la operación de arranque. Figura 4-39 Página ENCENDIDO/APAGADO | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 93 El procedimiento de funcionamiento es el que se presenta en la Figura 5-1. Figura 4-37 Información sobre el producto 3 Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 94 Paso 6 Asegúrese de que el contacto auxiliar del interruptor de la batería está conectado a cualquier contacto seco de entrada de la unidad de bypass y configure la información correspondiente en la pantalla táctil. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 95 Figura 5-2, haga clic en el botón OK para realizar la operación de encendido. Figura 5-2 Indicación de encendido Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 96 ON/OFF, como se presenta en la Figura 5-3, haga clic en el botón OK para realizar la operación de apagado. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 97 Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 98 Antes de realizar la operación de cambio a la alimentación del inversor desde el bypass de mantenimiento, asegúrese de que la entrada de bypass del sistema es normal. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 99 Cuando el sistema permanece en estado de bypass de mantenimiento, después de pulsar el botón EPO, el UPS sigue teniendo salida. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 100 UPSs en estado apagado). Si la potencia de entrada es normal, el rectificador se encenderá automáticamente y las pantallas táctiles comenzarán a funcionar. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 101 Si no se cumple el requisito, los UPS con gran diferencia de tensión no pueden conectarse en el sistema en paralelo, y es necesario volver a depurar. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 102 BYPASS. Paso 15 Encienda cada UPS sucesivamente, el sistema pasará al modo inversor. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 103 2; si necesita apagar todo el sistema UPS, realice todos los pasos anteriores. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 104 No lleve ningún objeto metálico conductor durante el funcionamiento, como un anillo o un reloj. Respete estrictamente las normas de seguridad. En caso de duda, consulte a profesionales. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 105 Están prohibidos el aceite y los disolventes orgánicos, como la gasolina y los diluyentes. Para evitar explosiones, mantenga las baterías lejos de fuentes de fuego y dispositivos que generen fácilmente chispas. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 106 La Tabla 6-1 sólo incluye algunos diagnósticos sencillos. Si el diagnóstico no es claro, o no es suficiente para resolver el problema, por favor, póngase en contacto con la agencia local o el distribuidor para tratar. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 107 UPS funcione de forma estable, Encendido de la carga de acuerdo con la secuencia del dispositivo de potencia grande al dispositivo de potencia pequeña. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 108 (5) Después de una sobrecarga grave del UPS, el UPS no se reinicia, lo que hace que el UPS permanezca en estado de salida de bypass. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 109 Es necesario esperar un tiempo suficiente (≥10min) y luego abrir la tapa para realizar el mantenimiento. Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 110 6 meses. Si el dispositivo se almacena más de 6 meses, es necesario volver a comprobarlo. Si el dispositivo se almacena durante mucho tiempo, por favor, cargue la batería cada 3 meses. | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
  • Página 111 Bajo voltaje sostenido • Ruido eléctrico • Picos de voltaje • Falla de suministro eléctrico • Variación de frecuencia • Distorsión armónica grupoindustronic.com Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev 5 |...
  • Página 112 | Manual del usuario UPS-IND HF 1300 M1 (60~200 kVA) Industronic® • grupoindustronic.com • 311022 Rev5...
