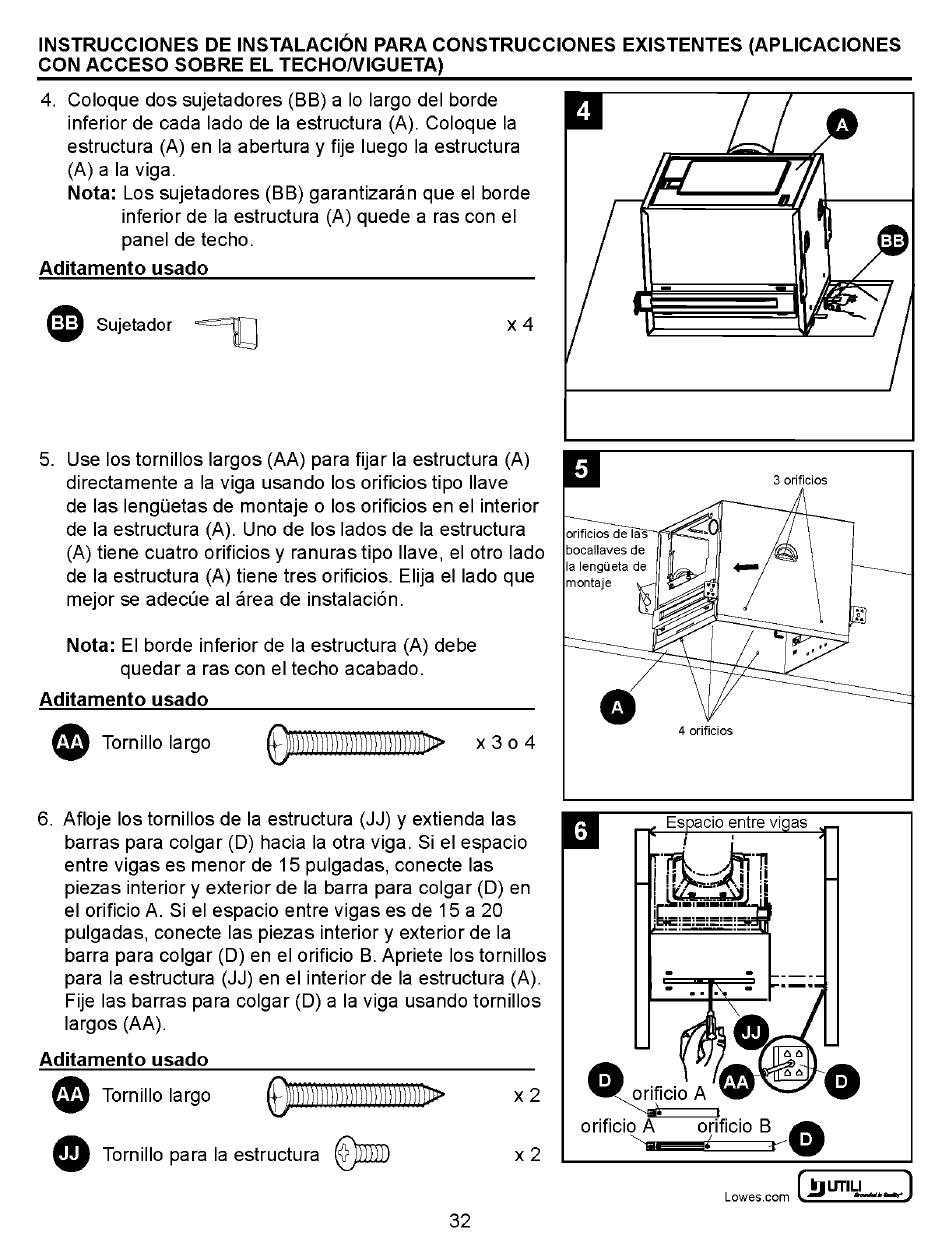

INSTRUCCIONES DE INSTALACION PARA CONSTRUCCIONES EXISTENTES (APLICACIONES
CON ACCESO SOBRE EL TECHONIGUETA)
4. Coloque dos sujetadores (BB) a lo largo del borde
inferior de cada lade de Ia estructura (A). Coloque Ia
estructura (A) en Ia abertura y fije luego Ia estructura
(A) a Ia viga.
Nota: Los sujetadores (BB) garantizaran que el borde
inferior de Ia estructura (A) quede a ras con el
panel de techo.
Aditamento usado
IJ
Sujetador
~
x4
5. Use los tornillos largos (AA) para fijar Ia estructura (A)
directamente a Ia viga usando los orificios tipo llave
de las lenguetas de montaje o los orificios en el interior
de Ia estructura (A). Uno de los Iadas de Ia estructura
(A) tiene cuatro orificios
y
ranuras tipo llave, el otro lade
de Ia estructura (A) tiene tres orificios. Elija el lade que
mejor se adecue al area de instalaci6n.
Nota: El borde inferior de Ia estructura (A) debe
quedar a ras con el techo acabado.
Aditamento usado
Tornillo largo
OD\Dll))) )))\)))))))) ))))
D>
x3o4
6. Afloje los tornillos de Ia estructura (JJ) y extienda las
barras para colgar (D) hacia Ia otra viga. Si el espacio
entre vigas es menor de 15 pulgadas, conecte las
piezas interior y exterior de Ia barra para colgar (D) en
el orificio A. Si el espacio entre vigas es de 15 a 20
pulgadas, conecte las piezas interior
y
exterior de Ia
barra para colgar (D
)
en el orificio B. Apriete los tornillos
para Ia estructura (JJ) en el interior de Ia estructura (A).
Fije las barras para colgar (D) a Ia viga usando tornillos
largos (AA).
Aditamento usado
Tornillo largo
01)))lll))l
)))j)) )))))) ))))DJ>
Tornillo para Ia estructura
®miD
x2
x2
32
4 orificios
A
"
v~
orificio A
orificio B
G)
'--._
I
w
y
~
UTILITECH'
]
Lowes.com
l!l)
- · - :
