3.3.5
Vuelva a instalar las cubiertas
1.
Vuelva a instalar la cubierta interior apretando los cinco tornillos al par adecuado.
2.
Vuelva a instalar la cubierta de mantenimiento apretando los dos tornillos de la parte
inferior del cargador.
3.3.6
Cableado de la caja de distribución
Los procedimientos anteriores completan el cableado de alimentación de la estación de
carga. Para completar el cableado de alimentación a la caja de distribución, conecte los
cables como se especifica en el bloque de terminales.
Si su cargador tiene los cables de comunicación 485 y no los necesita, enróllelos con cinta
eléctrica respectivamente. Consulte los diagramas siguientes para el cableado monofásico
y trifásico.

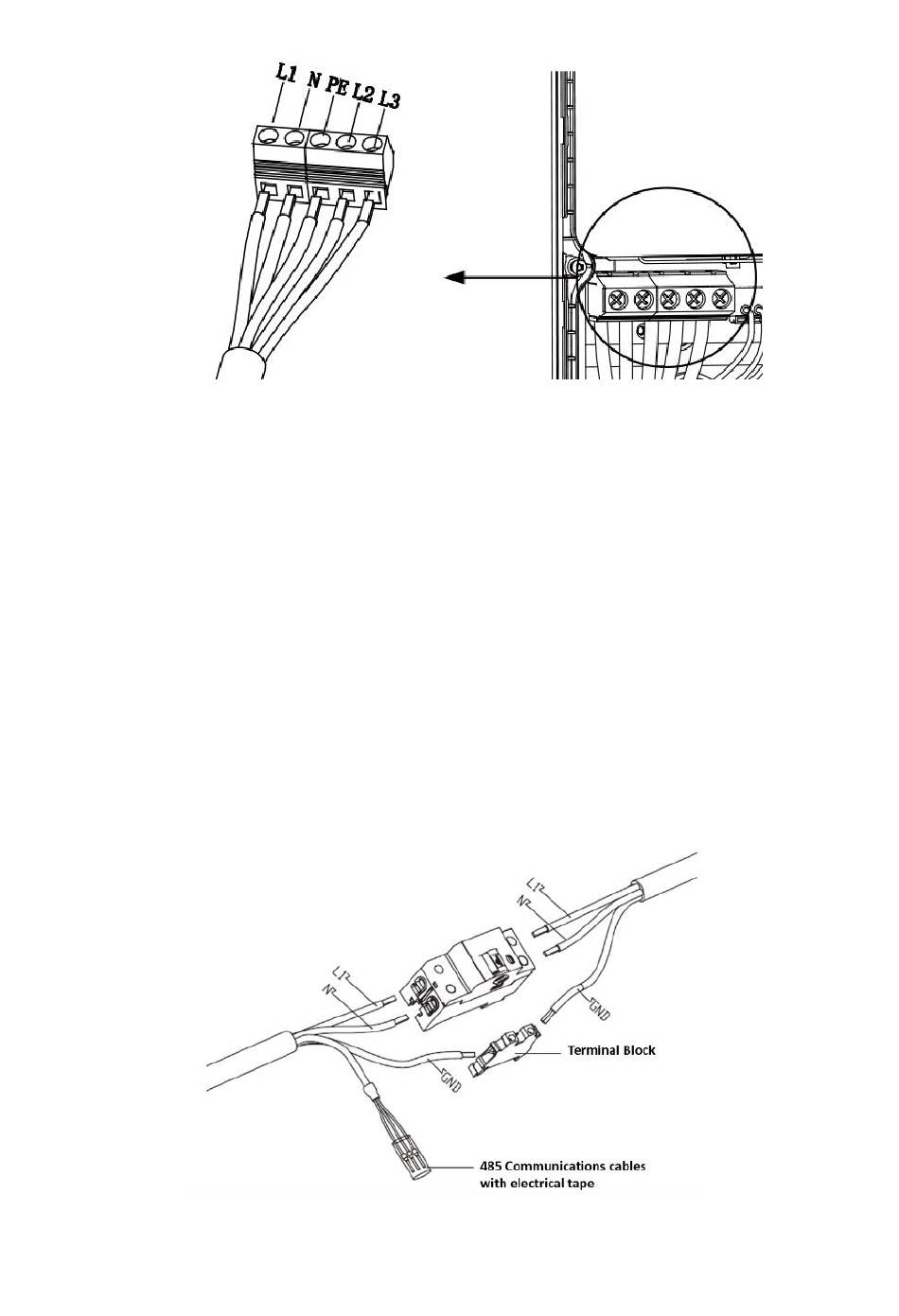

Figura 3-13 Cableado de la caja de distribución para monofásico
Figura 3-12 Cableado trifásico
