Renishaw RMP60 Guia De Instalacion

Renishaw RMP60 Guia De Instalacion

Sonda de máquina por radio
Ocultar thumbs Ver también para RMP60:

Publicidad

Enlaces rápidos

Descargar este manual
Guía de instalación
H-6587-8522-01-A

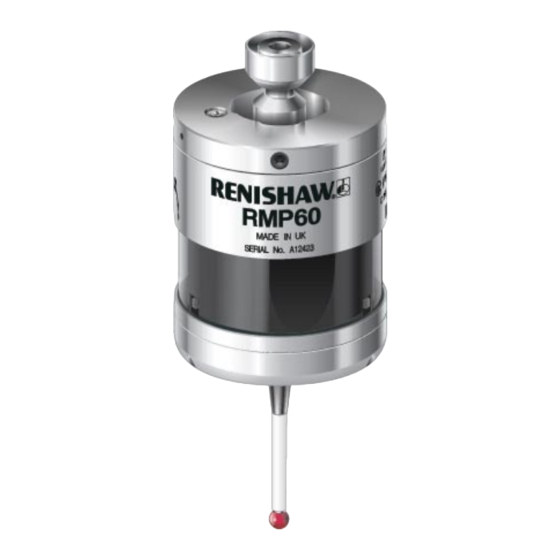

Sonda de máquina por radio RMP60 (QE)

Publicidad

loading

Manuales relacionados para Renishaw RMP60

Resumen de contenidos para Renishaw RMP60

  • Página 1 Guía de instalación H-6587-8522-01-A Sonda de máquina por radio RMP60 (QE)
  • Página 2 Este documento no se puede copiar ni reproducir parcial o íntegramente, ni transferir a cualquier soporte o idioma por ningún medio sin el permiso previo por escrito de Renishaw. Renishaw plc. Registrada en Inglaterra y Gales. N.º de sociedad: 1106260. Domicilio social: New Mills, Wotton-under-Edge, Gloucestershire, GL12 8JR, Reino Unido.
  • Página 3 Patentes ..............1.2 Avisos de software de la sonda RMP60 (modelo RMP60QE) ......1.3 Contrato de licencia de software de RMP60 (modelo RMP60QE) .
  • Página 4 ............3.1 Instalación de la sonda RMP60 con una interfaz RMI-Q o RMI-QE ..... 3.1 Entorno de funcionamiento.
  • Página 5 Mantenimiento ............. . . 5.1 Mantenimiento .
  • Página 6 Guía de instalación de RMP60 Esta página se ha dejado intencionadamente en blanco.
  • Página 7 Otras marcas, productos o nombres comerciales son marcas registradas de sus respectivos titulares. Garantía A no ser que usted y Renishaw hayan celebrado y suscrito un contrato independiente por escrito, el equipo y/o el software se venden a tenor de los Términos y Condiciones Generales de Renishaw, que se facilitan con dicho equipo y/o software o están disponibles previa petición en su oficina local de...
  • Página 8 Mantenga limpios los componentes del sistema y trate a la sonda como una herramienta de precisión. Patentes Las características de la sonda RMP60, RMP60M y otros productos similares de Renishaw están sujetas a una o varias de las siguientes patentes o aplicaciones de patentes:...
  • Página 9 Renishaw y el Gobierno de los Estados Unidos, la agencia federal civil o el contratista preferente respectivamente. Consulte el contrato o subcontrato correspondiente y la licencia de software incorporada, si procede, para determinar sus derechos completo sobre el uso, reproducción y revelación.
  • Página 10 Guía de instalación de RMP60 Uso indicado La sonda de husillo por radio RMP60 se utiliza en la inspección de piezas y preparación de trabajos en máquinas multitarea, centros de mecanizado y centros de mecanizado de pórtico. Seguridad Información para el usuario Este producto se entrega con baterías no recargables que no contienen litio.
  • Página 11 No espere a las señales de la sonda para detener el movimiento de la máquina. Información para el instalador del equipo Todos los equipos de Renishaw están diseñados para cumplir los requisitos necesarios de la FCC, el Reino Unido y la UE. Es responsabilidad del instalador del equipo asegurarse de que se cumplen las normas siguientes para garantizar el funcionamiento del producto según esta regulación:...
  • Página 12 Guía de instalación de RMP60 “ Esta página se ha dejado intencionadamente en blanco.
  • Página 13 Es perfecta para centros de mecanizado grandes o entornos en los que es difícil obtener una línea de visión directa entre la sonda y la unidad receptora. El sistema RMP60 dispone de un módulo de sonda integrado con una solidez excepcional y un amplio sobrerrecorrido.
  • Página 14 Los modelos RMI-Q y RMI-QE incluyen una interfaz/unidad receptora que se utiliza para comunicar la sonda RMP60 con el control de la máquina. Para obtener más información, consulte la guía de instalación de la interfaz de máquina por radio RMI-Q (n.º de referencia Renishaw H-5687-8507) o de la interfaz de máquina por radio RMI-QE (n.º...
  • Página 15 Modo de espera: la sonda se encuentra en espera de una señal de encendido. NOTA: La sonda RMP60 pasa al “modo de hibernación” al apagar la interfaz RMI-Q o si se encuentra fuera de alcance durante más de 30 segundos (el “modo de hibernación” solo se aplica al “modo de encendido por radio”...
  • Página 16 Guía de instalación de RMP60 Ajustes modificables Modos de encendido / apagado El usuario puede configurar las siguientes opciones de encendido y apagado: • Encendido / apagado por radio • Encendido / apagado por temporizador • Encendido / apagado por giro •...
  • Página 17 Para obtener más información, consulte la guía de instalación de la interfaz de máquina por radio RMI-Q o RMI-QE, consulte la guía de instalación de la interfaz de máquina por radio RMI-Q (n.º de referencia Renishaw H-5687-8507) o la guía de instalación de la interfaz de máquina por radio RMI-QE (N.º de referencia Renishaw H-6551-8522).
  • Página 18 El filtro de disparo está desactivado de fábrica en el Nivel 1 (APAGADO). Modo de hibernación Solo se aplica al “modo de encendido por radio” cuando la sonda RMP60 se utiliza con una interfaz RMI-Q. Cuando la sonda RMP60 está en modo de espera y la interfaz RMI-Q está apagada o fuera de alcance, la sonda pasa al modo de hibernación, un modo de bajo consumo pensado para...
  • Página 19 Modo de sonda múltiple (solo es válido cuando la sonda RMP60 se utiliza con una interfaz RMI-Q) La sonda RMP60 se puede configurar mediante Trigger Logic para conectar varias sondas de radio a una sola interfaz RMI-Q, en arranque por giro o con interruptor en el cono.
  • Página 20 La asociación se realiza solo durante la configuración inicial del sistema. Solo será necesario realizar otra asociación si se cambia la sonda RMP60 o la interfaz RMI-Q o RMI-QE. La asociación con RMI-Q o RMI-QE configura la sonda RMP60 para funcionar en modo RMI-Q o RMI-QE y mostrar los ajustes de sonda específicos.
  • Página 21 Medidas de la RMP60 Cartucho de baterías Interruptor del cono (opcional) Renishaw dispone de una gama de mangos de amarre Palpador M4 18° 18° Sobrerrecorrido XY LED de estado de la sonda Ventana de RMP60 Medidas en mm Límites de sobrerrecorrido del palpador Longitud del palpador ±X/±Y...
  • Página 22 Guía de instalación de RMP60 Especificación de RMP60 Aplicación principal Inspección de pieza y reglaje de piezas en máquinas multitarea, centros de mecanizado y centros de mecanizado de pórtico. Medidas Longitud 76 mm Diámetro 63 mm Peso (sin cono) Con baterías 876 g 2.10...
  • Página 23 Entorno Tasa IP IPX8, BS EN 60529:1992+A2:2013 (IEC 60529:1989+A1:1999+A2:2013) Tasa de IK IK01 (BS EN IEC 62262: 2002) [para ventana de cristal] Temperatura de −25 °C a +70 °C almacenamiento 2.11 Temperatura operativa De +5 °C a +55 °C Tipos de batería 2 baterías alcalinas AA de 1,5 V o 2 ×...
  • Página 24 2130 horas 2140 horas NOTAS: Los valores de duración de las baterías indicados en la tabla son válidos para RMP60 (modelo RMP60QE) cuando se utiliza con una interfaz/unidad receptora RMI-QE. Si utiliza una interfaz/unidad receptora RMI-Q, se reducen los valores indicados.
  • Página 25 Herramienta. Esto permite una sencilla instalación en la parte interior o exterior del compartimento de la máquina. La acumulación de refrigerante y viruta en la sonda RMP60 y en la interfaz RMI-Q o RMI-QE puede tener un efecto negativo en el rendimiento de la transmisión. Limpie las veces que sea necesario para que el nivel de transmisión no se vea limitado.
  • Página 26 RMP60 está fuera de alcance). En “modo de hibernación”, la RMP60 comprueba el estado de conexión de la interfaz RMI-Q cada 30 segundos. Si la encuentra, la sonda RMP60 pasa del “modo de hibernación” al “modo de espera”, preparada para el “encendido por radio”.
  • Página 27 Preparación de la sonda RMP60 para su uso Colocación del palpador De 1,8 a 2,2 Nm M-5000-3707...
  • Página 28 Instalación del palpador con la junta de rotura en la sonda RMP60 Si se llegara a producir un sobrerrecorrido excesivo del palpador, el vástago de junta de rotura está...
  • Página 29 Colocación de las baterías NOTAS: Consulte la Sección 5, “Mantenimiento”, para ver la lista de tipos de batería válidos. Compruebe que el dispositivo está limpio y seco antes de colocar las baterías. No deje que el refrigerante o partículas extrañas entren en el compartimiento de la batería.
  • Página 30 Montaje de la sonda en un cono NOTA: En situaciones en las que se va a utilizar la sonda RMP60 con interruptor en el cono, es necesario retirar el tapón de la parte trasera de la sonda con unos alicates. Este debe sustituirse por la bobina (A-4038-0303).
  • Página 31 Ajuste de centrado del palpador NOTAS: Durante el ajuste se debe tener cuidado de no girar la sonda con relación al cono, ya que podría dañar la bobina del interruptor del cono (A-4038-0303) si está colocada. Si llegara a soltarse el conjunto de la sonda y el cono, deberá comprobar la alineación y realizar un ajuste de centrado correcto.
  • Página 32 única y regrese a la misma posición después de cada flexión. La fuerza de disparo del palpador está preajustada por Renishaw, pero el usuario puede ajustarla en circunstancias especiales, por ejemplo, por vibración excesiva de la máquina o una presión insuficiente para soportar el peso del palpador, ya que puede flexionarlo sin hacer contacto con la pieza.
  • Página 33 Calibración de la sonda RMP60 ¿Por qué se debe calibrar la sonda? Una sonda de inspección de pieza es solo uno de los componentes del sistema de medición que se comunica con la máquina-herramienta. Cada pieza del sistema puede introducir una diferencia constante entre la posición que toca el palpador y la que se registra en la máquina.
  • Página 34 Guía de instalación de RMP60 Calibración en un anillo patrón o una esfera Al calibrar la sonda sobre un anillo patrón o una esfera de diámetro conocido, se almacenan automáticamente uno o varios valores del radio de la bola del palpador. Los valores almacenados se utilizan automáticamente en los ciclos de medición para proporcionar el valor real de la pieza.
  • Página 35 Opti-Logic™ es el proceso de transmisión y recepción de datos entre una aplicación de teléfono móvil y la sonda de Máquina-Herramienta Renishaw mediante pulsos luminosos. La aplicación le pedirá que introduzca la versión de la sonda. La versión de la sonda se encuentra en la parte trasera de compartimento de las baterías, visible al retirarlo.
  • Página 36 Guía de instalación de RMP60 Revisión de la configuración de la sonda > 5 s Clave de los símbolos LED intermitente corto LED intermitente largo Comprobación del LED RMI-Q RMI-QE o bien Método de encendido Encendido por radio Encendido por...
  • Página 37 Ajustes del modo de sonda múltiple (Solo aplicación RMI-Q) Flexione el palpador menos de 4 s para pasar al siguiente ajuste. Modo de sonda múltiple Modo Modo activado desactivado Máquina 4 Máquina 1 Máquina 2 Máquina 3 o bien o bien o bien o bien Máquina 5...
  • Página 38 RMI-Q) Encendido (5 s) Apagado  Modo de sonda Apagado (ajuste de fábrica) múltiple (solo RMI-Q) Encendido (número de Véase “Ajuste de sondas máquina) múltiples” Los ajustes de fábrica corresponden únicamente al kit (A-6587-0001). N.º de serie de RMP60 ........
  • Página 39 Función de asociación de la sonda La función de asociación de la sonda permite asociar la sonda RMP60 con la interfaz RMI-Q o RMI-QE, independientemente del proceso de configuración de otros ajustes de la sonda. Para asociar la sonda RMP60 con la interfaz RMI-Q o RMI-QE, coloque las baterías o, si estaban colocadas, quítelas durante 5 segundos y vuelva a ponerlas.
  • Página 40 Guía de instalación de RMP60 Mientras visualiza el “Estado de la batería” flexione y suelte el palpador para acceder al “Modo de asociación”. El estado de la sonda parpadeará en rojo para reconocerlo. NOTA: Espere hasta que parpadee el primer LED de estado de la batería antes de flexionar el palpador y, después, suéltelo cuando...
  • Página 41 La configuración del sistema se realiza mediante Trigger Logic y al encender la interfaz RMI-Q. También puede asociar una RMI-Q en ReniKey: un ciclo de macros de máquina de Renishaw que no requiere el ciclo de alimentación de la interfaz RMI-Q.
  • Página 42 La asociación no se pierde al cambiar la configuración de los ajustes de la sonda ni al cambiar las baterías. La asociación puede hacerse en cualquier punto dentro del entorno de funcionamiento. Si va a utilizar una sonda RMP60 asociada a la interfaz RMI-QE en otro sistema, necesita volverla a asociar antes de usarla con la interfaz RMI-QE.
  • Página 43 La sonda se coloca en espera y sistema está listo para ser usado. > 20 s NOTA: Para asociar hasta cuatro sondas por radio, consulte la guía de instalación de la interfaz de máquina por radio RMI-QE (n.º de referencia Renishaw H-6551-8522).
  • Página 44 Guía de instalación de RMP60 Cambio de configuración de la sonda asociada a RMI-Q Puede modificar la configuración de la sonda en Trigger Logic. Coloque las baterías; si estaban colocadas, quítelas durante 5 segundos y vuelva a ponerlas. Después de comprobar los LED, mantenga flexionado el palpador hasta que la luz roja parpadee ocho veces (si la batería está...
  • Página 45 Método de apagado (las opciones de tiempo de espera no se utilizan en el “Modo de encendido con interruptor en el cono”) Apagado por radio Temporizador Temporizador Temporizador o giro corto medio largo 12 s 33 s 134 s 4.11 Filtro de disparo Nivel 1 Nivel 2...
  • Página 46 Para utilizar otras sondas, son necesarios los mismos ajustes de “Modo de sonda múltiple”, pero no es necesario asociarlas con RMI-Q. Para asociar una sonda RMP60 con una interfaz RMI-Q, consulte la página 4.7, “Asociación RMP60 – RMI-Q”, para más información. Una vez completada correctamente la asociación, la sonda...
  • Página 47 Cambio de configuración de la sonda asociada a RMI-QE Puede modificar la configuración de la sonda en Trigger Logic. Coloque las baterías; si estaban colocadas, quítelas durante 5 segundos y vuelva a ponerlas. Después de comprobar los LED, mantenga flexionado el palpador hasta que la luz roja parpadee ocho veces (si la batería está...
  • Página 48 Volver a “Método de encendido” completos, sonda en espera NOTA: Para asociar una sonda RMP60 con una interfaz RMI-QE, consulte la página 4.5, “Función de asociación de la sonda”, para obtener más información sobre cómo acceder al “Modo de asociación”.
  • Página 49 Función de reseteo maestro La sonda RMP60 dispone de una función de reseteo maestro que permite recuperar los ajustes de configuración en caso de haberlos cambiado por error. La aplicación de la función de reseteo maestro de Trigger Logic™ borra la configuración de la sonda y restablece los valores por defecto.
  • Página 50 Guía de instalación de RMP60 4.16 Estado de la batería Batería en buen estado Batería con carga baja o bien Método de encendido Encendido por radio Encendido por Encendido (se omite si se ha seleccionado interruptor en por giro o bien o bien el "modo de sonda múltiple")
  • Página 51 4.17 Trigger Logic y muestra el “Modo de encendido”. Configure los ajustes necesarios de la sonda mediante Trigger Logic NOTA: Después de activar la función de reseteo maestro, la sonda RMP60 mantiene la asociación con la interfaz RMI-Q o RMI-QE.
  • Página 52 Guía de instalación de RMP60 Modo de funcionamiento intermitentes intermitentes intermitentes verde rojo rojo 4.18 LED de estado de la sonda Indicación Color del LED Estado de la sonda gráfica Verde intermitente La sonda está asentada en el modo de...
  • Página 53 Limpie la ventana de la sonda con un paño limpio para eliminar los residuos del mecanizado. Repita el procedimiento periódicamente para mantener la mejor transmisión óptica. PRECAUCIÓN: Las sondas RMP60 y RMP60M tienen una ventana de cristal. Si se rompe, manéjelo con cuidado para evitar lesiones.
  • Página 54 Guía de instalación de RMP60 Sustitución de las baterías PRECAUCIONES: No deje baterías agotadas en la sonda. Al cambiar las baterías, no permita que el refrigerante o partículas extrañas entren en el compartimiento de la batería. Al colocar las baterías, compruebe que la polaridad es la correcta.
  • Página 55    Tadiran: SL-760/S, TL-5903/S, TL-2100/S Xeno: XL-060F NOTA: Puede obtener baterías de litio-cloruro de tionilo de otros fabricantes. No obstante, no están probadas por Renishaw, por lo que no se puede garantizar el correcto rendimiento de la sonda.
  • Página 56 Guía de instalación de RMP60 Sustitución del diafragma Diafragmas de la RMP60 El mecanismo de la sonda está protegido contra el refrigerante y la viruta mediante dos diafragmas. Estos proporcionan una protección adecuada en condiciones de trabajo normales. El usuario ha de verificar periódicamente el diafragma externo y buscar si hay señales de daños. Si detecta alguno de estos problemas, debe sustituir el diafragma externo.
  • Página 57 Sistema RMP60M Sistema RMP60M La sonda RMP60M es una versión modular especial del modelo RMP60. Permite inspeccionar con la sonda características de la pieza inaccesibles para el modelo RMP60, acoplando los adaptadores seleccionados y las extensiones, como se muestra a continuación.
  • Página 58 Guía de instalación de RMP60 Medidas de la RMP60M 50,50 100/150/200 67,25 12,50 40,75 50/100/150 67,25 Medidas en mm Valores de fuerza de apriete de los tornillos de la RMP60M De 10 a 12 Nm 2,6 Nm 2,6 Nm 2,6 Nm...
  • Página 59 consulte la Sección 6,“Local i z aci ó n de averí a s” Localización de averías Síntoma Causa Medida a tomar La sonda no Baterías agotadas. Cambie las baterías. se inicia (no se Baterías inadecuadas. Coloque las baterías adecuadas. iluminan los LED o no indican los Baterías colocadas incorrectamente.
  • Página 60 Guía de instalación de RMP60 Síntoma Causa Medida a tomar La sonda no Sonda RMP60 en “modo de Compruebe que está dentro se enciende. hibernación” (solo modo de del rango permitido, espere (continuación). “encendido por radio”). 30 segundos y vuelva a enviar la señal de encendido.
  • Página 61 Síntoma Causa Medida a tomar Baja repetibilidad o Partículas en la pieza o el Limpie la pieza y el palpador. precisión de la sonda. palpador. Mala repetibilidad del cambio de Obtenga datos nuevos después herramientas. de cada cambio de herramienta. Soporte de la sonda suelto en el Compruébelo y apriételo si es cono o palpador suelto.
  • Página 62 Los LED de estado de Error de la conexión por radio: Compruebe la posición de la sonda RMP60 no se la sonda RMP60 está fuera del la interfaz RMI-Q o RMI-QE, corresponden con los alcance de la interfaz RMI-Q o...
  • Página 63 Síntoma Causa Medida a tomar La sonda no se El método de “apagado” Compruebe la configuración y enciende. configurado es incorrecto. haga los cambios necesarios. No hay señal de inicio o parada Compruebe el LED verde de inicio de la sonda RMI o la interfaz en la interfaz RMI-Q o RMI-QE.
  • Página 64 Guía de instalación de RMP60 Esta página se ha dejado intencionadamente en blanco.
  • Página 65 Listado de piezas Artículo N.º de Descripción referencia RMP60 (QE) A-6587-0001 Sonda RMP60 (QE) con baterías, juego de herramientas y asistencia (ajustada de fábrica para activación y desactivación por radio). Módulo RMP60M A-6587-1001 Módulo RMP60M (QE) con baterías, juego de herramientas (QE) y tarjeta de asistencia (ajustada de fábrica para activación y...
  • Página 66 A-2063-7003 Barra de extensión LPE3: 150 mm de longitud. A-2063-7600 Juego de adaptador MA4 90°. Documentación. Puede descargarlos en nuestro sitio web www.renishaw.es. RMP60 (QE) QSG H-6587-8500 Guía de referencia rápida: para la configuración rápida de la sonda RMP60 (QE). RMI-Q QSG H-5687-8500 Guía de referencia rápida: para agilizar el proceso de...
  • Página 68 +34 93 663 34 20 +34 93 663 28 13 Gavà Park, C. de la Recerca, 7 spain@renishaw.com 08850 GAVÀ www.renishaw.es Barcelona, España Para consultar los contactos internacionales, visite www.renishaw.es/contact Edición: 08.2023 Nº de referencia H-6587-8522-01-A © 2022-2023 Renishaw plc.
