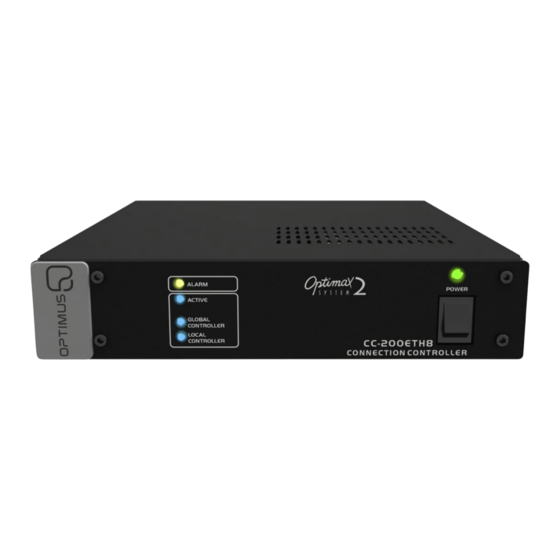

Optimus CC-200ETH8 Manual De Instalación Y Funcionamiento

Optimus CC-200ETH8 Manual De Instalación Y Funcionamiento

Controlador de conexiones tcp/ip para sistemas optimax2
Ocultar thumbs

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
V6.0.001

Publicidad

loading

Manuales relacionados para Optimus CC-200ETH8

Resumen de contenidos para Optimus CC-200ETH8

  • Página 1 V6.0.001...
  • Página 2 Note: The information provided in this manual does not include details of design, production or device variations. Nor does it include possible hazardous situations during installation, operation or maintenance. If you need special assistance beyond the manual, please contact our technical service. CC-200ETH8 Version 6.0.001 R+D Department...
  • Página 3 5.1. Power supply .................................8 5.2. IP Connection.................................9 5.3. IP Connection in installations with redundant Ethernet network .................9 COMMISSIONING OF THE DEVICE ............................10 6.1. Configuration of the CC-200ETH8 network addresses ....................10 SYSTEM ALARMS ................................. 12 TECHNICAL SPECIFICATIONS ..............................12 NETWORK SPECIFICATIONS..............................13 10.
  • Página 4 In addition, the CC-200ETH8 is the one that keeps the socket connections between Control Centre devices and the remote devices (Station). This socket is kept alive to generate a proper response time of the system.
  • Página 5 LED (ACTIVITY) included) to this input. that flashes indicating sending or receiving data. 4) ETH B connector. It is used, in a redundant network, as a secondary connection to the IP network. CC-200ETH8 Version 6.0.001 R+D Department...
  • Página 6 • Do not throw used batteries into the household waste. The batteries must be deposited in a collection point for used bat- teries. Battery placement procedure Disconnect the power supply to the device. Figure 3 CC-200ETH8 Version 6.0.001 R+D Department...
  • Página 7 Remove the top cover by removing the four side fasten screws. Figure 4 Insert the battery respecting the polarity indicated in the drawing. Figure 5 Screw the cover back on and connect the power supply. CC-200ETH8 Version 6.0.001 R+D Department...
  • Página 8 Connect it respecting the polarity indicated in figure 7. You can use indistinctly any of the two inputs or both at the same time. Figure 6 Figure 7 24VDC Power supply I924UP25 (Not included) CC-200ETH8 Version 6.0.001 R+D Department...
  • Página 9 5.3. IP Connection in installations with redundant Ethernet network In installations with network redundancy, use the ETH A and ETH B ports (RJ45 connectors). Figure 9 Ethernet connection to switch 1 Ethernet connection to switch 2 CC-200ETH8 Version 6.0.001 R+D Department...
  • Página 10 To commission the CC-200ETH8 we must send configurations to it via an Ethernet connection. Accomplishing this requires a PC equipped with a network card and connected to the CC-200ETH8 through a switch or directly using a network cable. The PC must have the configuration software installed.
  • Página 11 CC-200ETH8 for Optimax2 system 3. Click on Network. 4. Modify the desired network settings (IP, Netmask and Gateway) and click on the Change Network Settings button to apply the changes. The device will restart automatically. CC-200ETH8 Version 6.0.001 R+D Department...
  • Página 12 Black painted iron RAL9005. Dimensions (mm) 213.5 (width) x 44 (height) x 235 (depth) Z-120 Single 19" rack mount kit. Z-122 Double 19" rack mount kit. Accessories (not included) Z-111 DIN rail mounting kit. Z-110 Wall mounting kit. CC-200ETH8 Version 6.0.001 R+D Department...
  • Página 13 Ports for communications standard services used in OPTIMAX2 systems: Protocol Port Others TELNET TCP (Unicast) TCP (Unicast) Ports for the SECURE communication services used in the OPTIMAX2 system: Protocol Port Others TCP (Unicast) FTPS TCP (Unicast) CC-200ETH8 Version 6.0.001 R+D Department...
  • Página 14 UDP (Unicast) Integration SIP UDP (Unicast) TELNET TCP (Unicast) TCP (Unicast) Control TCP (Unicast) MEDIUM Configuration UDP (Unicast) Integration XML TCP (Unicast) Integration JSON TCP (Unicast) Integration SNMP UDP (Unicast) TCP (Unicast) FTPS TCP (Unicast) CC-200ETH8 Version 6.0.001 R+D Department...
  • Página 15 Protocols: TCP/IP for control/signalization/status monitoring. UDP unicast for Local Audio. UDP multicast for Global Audio. Multicast snooping: Multicast filtering. IGMP v2. For large installations: Multicast Routing (Spanning Tree). Capable to handle TOS (Type of Service). CC-200ETH8 Version 6.0.001 R+D Department...
  • Página 16 OPTINAX 2/CC-200ETH8 Installation and operation guide Date Modifications Content Written by: 4.3.000 May 2018 Version R+D Department 6.0.001 October 2023 Procesador iMX8MP R+D Department Approved By Function Date Ferran Gironès i Puig R+D Director 10/2023 CC-200ETH8 Version 6.0.001 R+D Department...
  • Página 17 In the event that the guarantee rights do not apply, In order to claim the guarantee rights, it shall be an essential requirement to OPTIMUS S.A. shall duly inform the client. If, within a period of 6 weeks from this present the original purchase invoice or the guarantee certificate.
  • Página 18 9I418AA...
  • Página 19 V6.0.001...
  • Página 20 Nota: La información proporcionada por este manual no incluye detalles de diseño, producción o variaciones en el equipo. Tampoco incluye posibles situaciones de riesgo durante la instalación, funcionamiento o mantenimiento. Si usted necesita asistencia especial más allá del manual, por favor contacte con nuestro servicio técnico CC-200ETH8 Versión 6.0.001 R+D Department...
  • Página 21 5.2. Conexión IP ..................................9 5.3. Conexión IP en instalaciones con redundancia de red ....................9 PUESTA EN MARCHA DEL EQUIPO ............................10 6.1. Configuración de las direcciones de red del CC-200ETH8....................10 ALARMAS DEL SISTEMA ............................... 12 CARACTERÍSTICAS TÉCNICAS ..............................12 ESPECIFICACIONES DE RED ..............................13 10.
  • Página 22 Centro de Control y hace que su tiempo de respuesta y su tarea sean más eficaces. Además, el CC-200ETH8 funciona como servidor de comunicaciones entre los dispositivos del Centro de Control y los dispositivos remotos (Estación), manteniendo las conexiones activas para optimizar el tiempo de respuesta del sistema.
  • Página 23 Entrada de alimentación de 24 VCC. Conecte a esta entrada indicando envío o recepción de datos. una fuente de alimentación de 24 VCC (no incluida). 4) Conector ETH B. Se utiliza, en una red redundante, como conexión secundaria a la red IP. CC-200ETH8 Versión 6.0.001 R+D Department...
  • Página 24 No tire las pilas usadas a la basura doméstica. Las pilas deben ser depositadas en un punto de recogida para pilas usadas. Procedimiento de colocación de la pila. Desconecte la alimentación del equipo. Figura 3 CC-200ETH8 Versión 6.0.001 R+D Department...
  • Página 25 Optimax2 Retire la tapa superior quitando los cuatro tornillos de fijación laterales. Figura 4 Coloque la pila respetando la polaridad indicada en el dibujo. Figura 5 Atornille de nuevo la tapa y conecte la alimentación. CC-200ETH8 Versión 6.0.001 R+D Department...
  • Página 26 24 VCC (no incluida). Conéctelo respetando la polaridad indicada en la figura 7. Puede utilizar indistintamente cualquiera de las dos entradas o ambas a la vez. Figura 6 Figura 7 Fuente de alimentación 24VCC I924UP25 (No incluido) CC-200ETH8 Versión 6.0.001 R+D Department...
  • Página 27 5.3. Conexión IP en instalaciones con redundancia de red En instalaciones con redundancia de red, utilice los puertos ETH A y ETH B (conectores RJ45). Figura 9 Conexión Ethernet al switch 1 Conexión Ethernet al switch 2 CC-200ETH8 Versión 6.0.001 R+D Department...
  • Página 28 La puesta en marcha del equipo requiere el envío de configuraciones al mismo a través de la conexión ethernet. Para ello, es necesario un PC equipado con tarjeta de red y conectado al CC-200ETH8, bien a través de un switch, o directamente a través de un cable de red.
  • Página 29 Optimax2 3. Haga clic en Network. 4. Modifique los parámetros de red que desee (IP, Netmask y Gateway) y haga clic en el botón Change Network Settings para aplicar los cambios. El equipo reiniciará automáticamente. CC-200ETH8 Versión 6.0.001 R+D Department...
  • Página 30 213,5 (ancho) x 44 (alto) x 235 (fondo) Z-120 Kit montaje simple en rack de 19”. Z-122 Kit montaje doble en rack de 19”. Accesorios (no incluidos) Z-111 Kit de montaje en carril DIN. Z-110 Kit de montaje mural. CC-200ETH8 Versión 6.0.001 R+D Department...
  • Página 31 Puertos para servicios estándar de comunicación utilizados en el sistema OPTIMAX2: Protocolo Puerto Otros TELNET TCP (Unicast) TCP (Unicast) Puertos para servicios de comunicación SEGUROS utilizados en el sistema OPTIMAX2: Protocolo Puerto Otros TCP (Unicast) FTPS TCP (Unicast) CC-200ETH8 Versión 6.0.001 R+D Department...
  • Página 32 UDP (Unicast) Integración SIP UDP (Unicast) TELNET TCP (Unicast) TCP (Unicast) Control TCP (Unicast) MEDIA Configuración UDP (Unicast) Integración XML TCP (Unicast) Integración JSON TCP (Unicast) Integración SNMP UDP (Unicast) TCP (Unicast) BAJA FTPS TCP (Unicast) CC-200ETH8 Versión 6.0.001 R+D Department...
  • Página 33 Protocolos: TCP/IP Para control/señalización/monitorización estado. UDP Unicast para Audio Local. UDP Multicast para Audio Global. Multicast snooping: Multicast filtering. IGMP v2. Para grandes instalaciones: Multicast Routing (Spanning Tree). Capable to handle TOS (Type of Service). CC-200ETH8 Versión 6.0.001 R+D Department...
  • Página 34 Confidentiality OPTIMAX2/CC-200ETH8 Installation and operation guide Date Modifications Content Written by: 4.3.000 Mayo 2018 Version R+D Department 6.0.001 Octubre 2023 Procesador iMX8MP R+D Department Approved By Function Date Ferran Gironès i Puig R+D Director 10/2023 CC-200ETH8 Versión 6.0.001 R+D Department...
  • Página 35 (2) años a partir de la fecha de adquisición del 9. Si la empresa OPTIMUS S.A. estableciera al comprador del aparato que los da- producto por el comprador. Si, dentro de este plazo de garantía, se producen ños presentados no dan derecho a la reclamación de la garantía, los costes de las...
  • Página 36 9I418AA...
