连接控制压力 - +GF+ DIASTAR Six Manual De Instrucciones

气动隔膜阀 DIASTAR

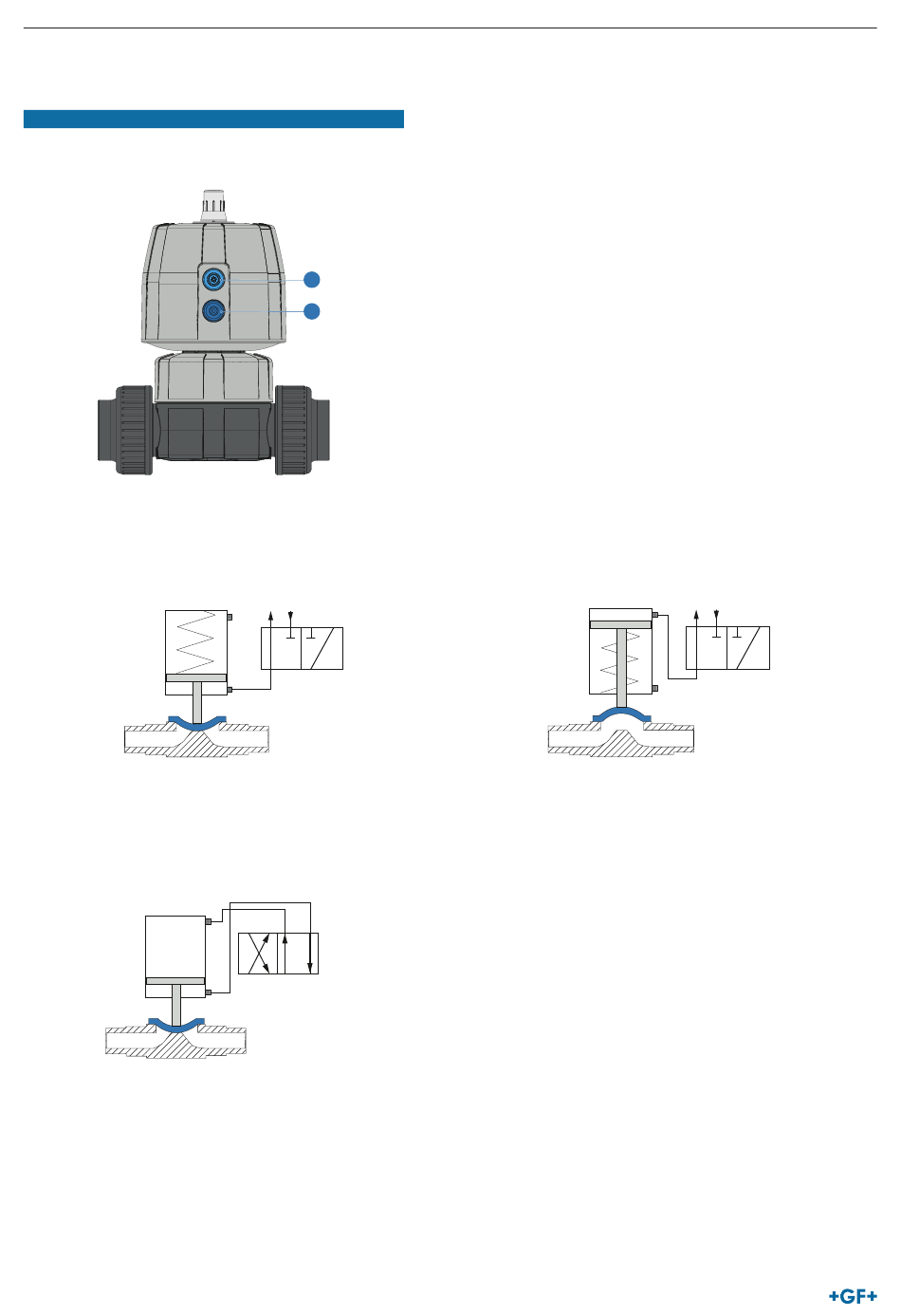

4.4 连接控制压力
FC
B 关闭
A 打开 X
4.4.1 具有 FC / FO 功能的隔膜阀
具有 FC 功能的隔膜阀
► 使用 3/2 压力先导阀（例如 PV94 或 MNL532）。
► 根据需要，用一个空心螺钉将控制压力直接连接到执行器，或通过多个连接板和阀门终端远程连接。
4.4.2 具有 DA 功能的隔膜阀
► 使用 4/2 或 5/2 压力先导阀（例如 MNL532 或 5470）。
► 根据需要，用一个 Namur 接线板将控制压力直接连接到执行器，或通过阀门终端远程连接。
180
FO DA
X X
X
B
A
R P
A
B A
P R
控制空气连接
G 1/8" 或 G 1/4"
具有 FO 功能的隔膜阀
操作说明书
R P
B
