Betriebsanleitung

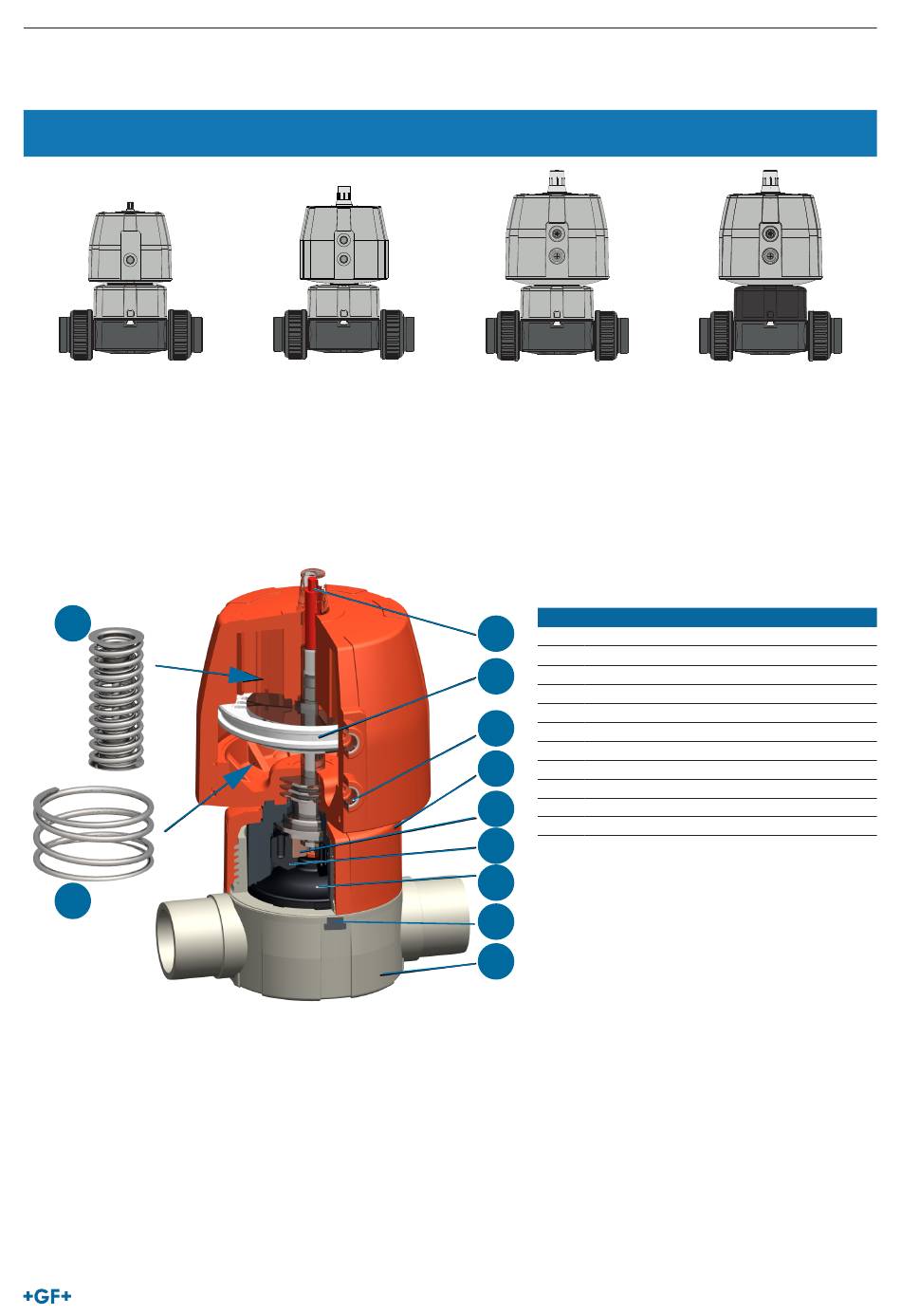

3.4 Typenübersicht
DIASTAR Six
PN6 (einseitig)
3.5

Aufbau und Funktion

3.5.1 Aufbau
Der konstruktive Aufbau des Ventils ist bei den vier Ventilkörper-Typen, mit Ausnahme der Anschlüsse identisch.
10
11
Funktionsweise DA ohne Feder (Pos. 10 oder 11).
DIASTAR Ten
PN10 (einseitig)
Pneumatisches Membranventil DIASTAR
DIASTAR TenPlus
PN10 (beidseitig)
Pos. Name
1
1 Optische Stellungsanzeige
2 Hubkolben
2
3 Anschlüsse für Steuermedium
4 Gehäusemutter
5 Membranhalter
3
6 Druckstück
7 Membrane
4
8 Rasterelement
9 Ventilkörper
5
10 Vorgespannte Federpakete für Funktion FC
11 Feder für Funktion FO
6
7
8
9
DIASTAR Sixteen
PN16 (einseitig)
