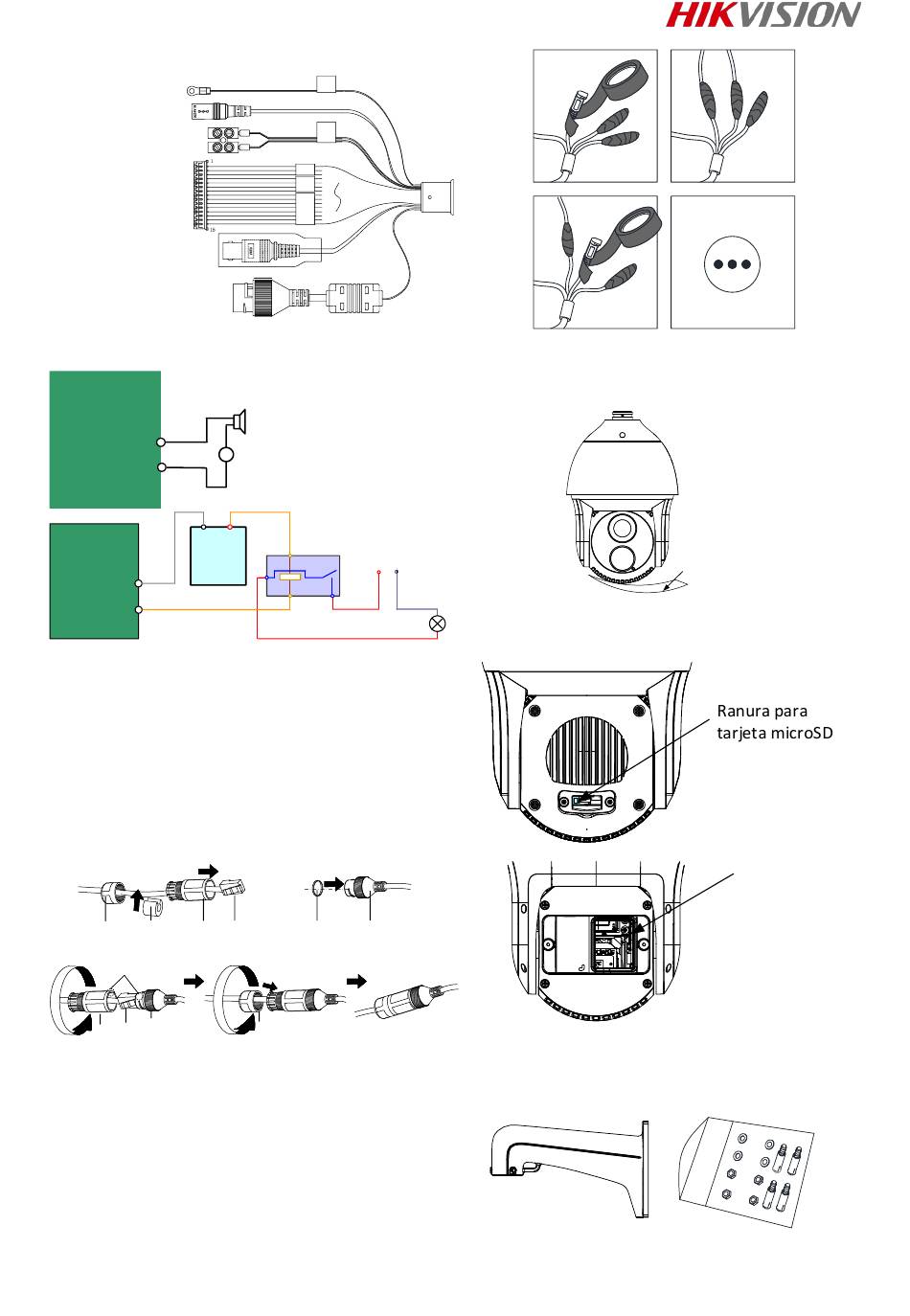

Figura 1-1 Cables I
Toma de tierra
Alimentación
RS485
Entrada/salida de audio
Salidas de alarma
Entradas de alarma
Ví deo
Red
Figura 1-2 Cables II

1.3 Entrada/Salida de alarma

Carga de CC
Salida de relé
del domo de
SALIDA (n)
velocidad
CC
térmico
SALIDA (n)
Toma
de tierra
30 V CC
Salida de relé
1 A
del domo de
SALIDA (n)
velocidad
térmico
SALIDA (n)
2. Instalación
Antes de empezar:
Asegúrese de que haya suficiente espacio para
instalar el domo de velocidad y los accesorios.
Consulte la hoja de datos para dimensiones
detalladas.
2.1 Cableado

2.1.1 Medidas de impermeabilidad (opcional)

Instale la funda impermeable del cable de red
Alinear
Impermeabilizar otros cables
+
-
JQC- 3FG
SALIDA
Relé
(10 A 250 V CA )
~ 220V CA
L
2.2 Instalación de la tarjeta de memoria
1. Retire el adhesivo de protección como se
muestra en la siguiente imagen.
N
2. Retire la tapa de la parte trasera del domo de
velocidad. Inserte la tarjeta SD en la ranura para
la tarjeta SD y vuelva a colocar la tapa.
2.3 Instalación del domo de velocidad
Pasos:
1. Instalación del soporte.
1) Saque el soporte y todos los accesorios.
2) Taladre cuatro agujeros de 12 Φ en la pared e
17
Adhesivo de
protección
Ranura para
tarjeta microSD
