Manuales relacionados para KERHER IGBT KMI200
Resumen de contenidos para KERHER IGBT KMI200
- Página 1 Lea este manual por completo Antes de utilizar su nueva máquina MANUAL DE USUARIO Y GARANTIA SOLDADORA IGBT KMI200...

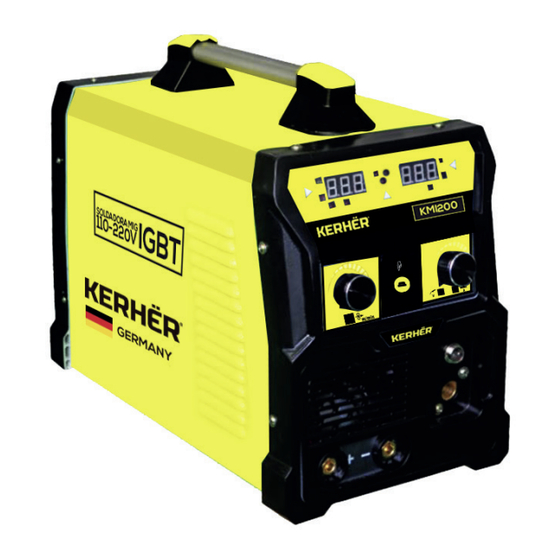

- Página 3 SOLDADORA INVERTER IGBT KMI200 1.- Introducción La soldadora KMI200 es una soldadora MIG de fácil uso, perfecta para el uso Hobby y el uso profesional. Antes de usuarla o de hacer algún mantenimiento a la máquina, lea el manual de operación y manténgalo para futuras referencias a su alcance.
- Página 4 SOLDADORA INVERTER IGBT KMI200 2. Instrucciones de seguridad La máquina es segura de usar debido a sus componentes de plástico, los cuales no conducen la electricidad. La antorcha MIG tiene un protector de sobrecalentamiento lo que previene que haya un sobrecalentamiento al momento de operar la KMI200.
- Página 5 SOLDADORA INVERTER IGBT KMI200 PRECAUCIÓN: El proceso de soldado en sitios con alto grado de flamabilidad está estrictamente prohibido 2.4 Suministro de Voltaje - No ponga la máquina de soldar KMI200 dentro de un lugar de trabajo, por ejemplo, dentro de un contenedor o de un carro.
- Página 6 SOLDADORA INVERTER IGBT KMI200 3. Uso de la máquina La soldadora KMI200 se entrega lista para su operación con el ajuste de 0.8mm de diámetro para el micro alambre. Si usted utiliza micro alambre no recomendado, ase- gúrese que el rollo y la polaridad de la máquina sean adecuados en los parámetros de la soldadora.
- Página 7 SOLDADORA INVERTER IGBT KMI200 3.2 Vista general de la máquina BOTÓN 2T / 4T SWITCH SELECTOR DE CONECTOR DE ANTORCHA CONECTOR NEGATIVO (-) CONECTOR POSITIVO (+) 3.3 Conexiones de cable Conexiones principales La soldadora KMI200 está equipara con un cable de 1.8 metros de longitud para la toma de corriente.
- Página 8 SOLDADORA INVERTER IGBT KMI200 La antorcha MIG se conecta directamente a la máquina. La antorcha lleva el micro alambre por dentro, la corriente y el gas protector dentro de ella. Cuando usted pre- siona el botón de acción en la antorcha, el gas fluye y el micro alambre también. El arco inicia cuando el cable toca la pieza de trabajo.
- Página 9 SOLDADORA INVERTER IGBT KMI200 3.4 Micro alambre La soldadora KMI200 es entregada con una antorcha MIG, por lo que es posible soldar después de sacarla de la caja. 3.4.1 Cambiando el rollo de micro alambre El rollo de micro alambre viene preparado por default desde la fábrica para micro alambres de 0.80 –...
- Página 10 SOLDADORA INVERTER IGBT KMI200 3.4.2 Hilando el nuevo micro alambre Figura 3.4 Abra el compartimento presionando el botón e instale el rollo de micro alam- bre de tal manera que gire en el sentido contrario de las manecillas del reloj.
- Página 11 SOLDADORA INVERTER IGBT KMI200 3.4.3 Invirtiendo la polaridad Algunos micro alambres son recomendados con una polaridad invertida. Verifique la polaridad que debe utilizar en el empaque del micro alambre. Figura 3.5 Invirtiendo la polaridad Desconecte la soldadora 2. Doble la protección de plástico del cable de tierra de tal manera en que pueda ser desconectado 3.
- Página 12 SOLDADORA INVERTER IGBT KMI200 3.5 Controles frontales Familiarícese con la ubicación y la finalidad de cada uno de los controles de esta unidad antes de intentar operarla Controles MIG Control de velocidad del micro alambre Ajuste del voltaje Velocidad del micro alambre / Corriente en tiempo real...
- Página 13 SOLDADORA INVERTER IGBT KMI200 3.5.1 Ajuste del poder de voltaje Ajustando el poder de voltaje de acuerdo al grosor de la hoja de trabajo, afecta simultáneamente la velocidad del micro alambre y el amperaje y corriente que se traslada al micro alambre. Este es un buen punto de comienza para soldar en diferentes situaciones de operación.
- Página 14 MANTENIMIENTO 4. Servicio Cuando haga el servicio de la máquina, su grado de uso y las circunstancias del ambiente deben de tomarse en consideración. Si usted usó la soldadora KMI200, de una forma apropiada y con sus mantenimientos regulares, no tendrá un mal funcionamiento de ella.
- Página 15 MANTENIMIENTO Limpiando la guía del micro alambre La presión que ejerce el suministro de micro alambre, hace que desprenda un poco de polvo de metal del micro alambre, que posteriormente cae a la guía in- terior de la antorcha. Si la guía interior no es limpiada, gradualmente comenzará a atascarse por estos pequeños pedazos de metal, y causará...
- Página 16 MANTENIMIENTO 5. Resolución de problemas PROBLEMA CAUSA El micro alambre no se mueve o se La guía de suministro, o el conducto del enreda cable o las puntas están defectuosas • Verifique que la guía no se encuentra muy ajustada o muy suelta •...
- Página 17 PROBLEMAS Y SOLUCIONES 6. Datos Técnicos Descripción KMI200 Voltaje de entrada (VAC) 110 V / 220 V Frecuencia (HZ) 50/60 Capacidad (KVA) Corriente (A) Ciclo de trabajo nomi- Factor de poder Eficiencia (%) 85 % Velocidad del suministro 2.5 ~ 12 de Micro alambre Diámetro del micro 0.6/0.8/1.0...
- Página 18 Normatividad Mexicana, en base a la presente PÓLIZA DE GARANTÍA y la FACTURA DE SU COMPRA. a. De las soldadoras KERHER, otorgamos seis meses de garantía, y en ningún caso son a cambio físico, solo a reparación directamente en el centro de servicio.
- Página 19 PÓLIZA DE GARANTÍA instalaciones. V. La garantía no incluye costo de empaque o embalaje para su transportación a nuestras insta- laciones. VI. Todo producto en Garantía deberá enviarse dirigido al Departamento de Servicio y Garantías y deberá cumplir con todos los requisitos solicitados en el Formato S1 (Formato de Recepción de Equipo para Garantías), para proceder a otorgar la garantía.
- Página 20 OFICINAS CENTRALES AV. LAS PALMAS NO. 100 LOTE 20 MZA. 12-A CD. INDUSTRIAL BRUNO PAGLIAI C.P. 91697 VERACRUZ, VER. MÉXICO TEL. 01 229 201 2100 CON 10 LÍNEAS LADA SIN COSTO 01 (800) 7145154 www.antarix.com.mx...
