7.2 Conexión eléctrica para el tipo
496-•57 o 496-•57/• y 496-•58
o 496-•58/•
Los cables eléctricos están conectados directamente a los
•
microinterruptores o al bloque de terminales de los interruptores
de proximidad.
• Conecte el dispositivo a tierra utilizando las conexiones a tierra
proporcionadas dentro y fuera de la carcasa del dispositivo.

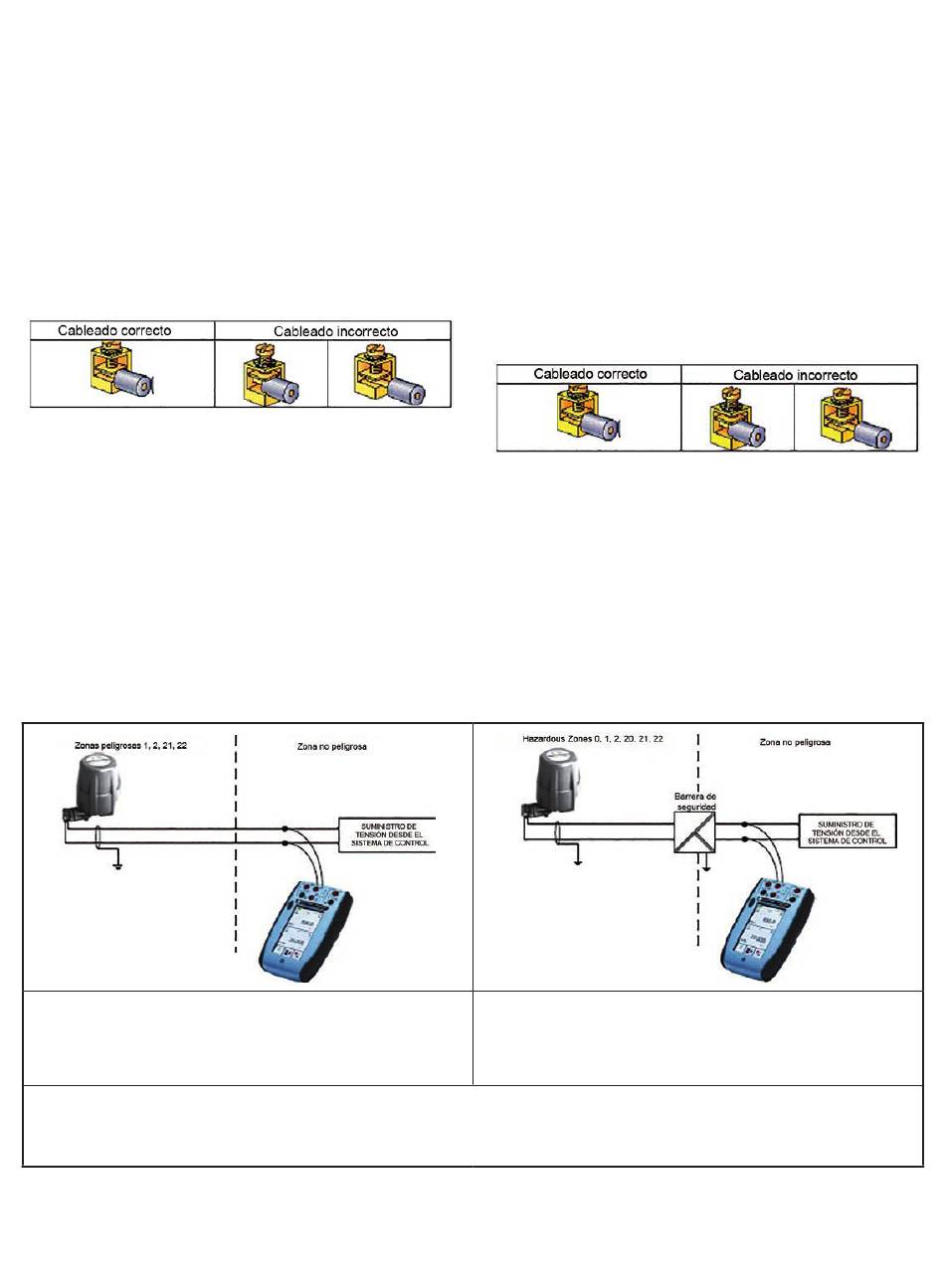

Regla básica para el cableado:
•
– Debe usarse además de la normativa local
para instalaciones eléctricas
– Aprobación de la ranura del conector:
– El aislamiento debe estar libre de cualquier daño a lo
largo de los cables dentro de la carcasa.
– El apriete debe ser suficiente para mantener un contacto
permanente sin ser excesivo para no cortar o dañar la
conexión.
7.4 Instalación y puesta en marcha
7.4.1 Instalación
Este instrumento antideflagrante puede instalarse en
atmósferas explosivas de gas y polvo de los grupos IIA, IIB,
IIC y IIIC para las zonas 1, 2, 21 y 22 con modo de protección
"d" y "tb".
Nota:
Es responsabilidad del usuario verificar la instalación según las reglas de seguridad intrínseca, teniendo en cuenta
los parámetros de entidad de todos los dispositivos en el bucle, además de los dispositivos temporales, como los de
medición.
5 | Baker Hughes
7.3 Conexión eléctrica para el tipo
496-857 o 496-857/• y 496-858
o 496-858/•
Conecte los cables eléctricos al bloque de terminales del transmisor
de posición situado en la placa de circuito impreso. Respete las
polaridades + y -, así como la tensión máxima permitida.
Cuando un transmisor de posición incluye una función adicional, los
cables eléctricos se conectan directamente a los microinterruptores o
al bloque de terminales de los interruptores de proximidad.
Conecte el dispositivo a tierra utilizando las conexiones a tierra
proporcionadas dentro de la carcasa y fuera del dispositivo.
Regla básica para el cableado:
•
– Debe usarse además de la normativa local
para instalaciones eléctricas
– Aprobación de la ranura del conector:
– El aislamiento debe estar libre de cualquier daño a lo
largo de los cables dentro de la carcasa.
– El apriete debe ser suficiente para mantener un contacto
permanente sin ser excesivo para no cortar o dañar la
conexión.
El instrumento intrínsecamente seguro se puede instalar en
atmósferas explosivas de gas y polvo de los grupos IIA, IIB,
IIC y IIIC para las zonas 0, 1, 2, 20, 21 y 22 con el modo de
protección "ia".
