MANUAL DE OPERADOR

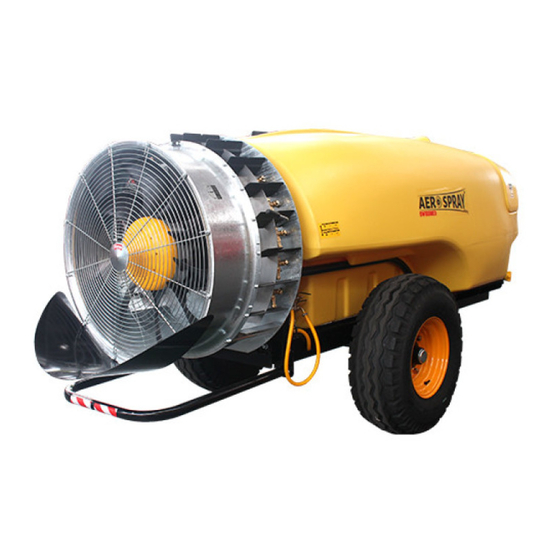

ASPERSORA AGRÍCOLA PARA
TRACTOR DE PRECISIÓN
TURBINA
EQUIPOS
2000 Y 3000 LITROS
Aspersora nebulizadora de tirón ideal
para: viñas, huertas, plantaciones de
cítricos, aguacate, manzano y árboles
en general.
Realizan una aplicación en forma
nebulizada, ideal para árboles o
cultivos envarados.
MODELOS
840001, 840030
840040, 840050
840060
Impreso en México
BN840-0224NA
R13
Publicidad
Manuales relacionados para Swissmex 840001
Resumen de contenidos para Swissmex 840001
- Página 1 2000 Y 3000 LITROS Aspersora nebulizadora de tirón ideal para: viñas, huertas, plantaciones de cítricos, aguacate, manzano y árboles en general. Realizan una aplicación en forma nebulizada, ideal para árboles o cultivos envarados. MODELOS 840001, 840030 840040, 840050 840060 Impreso en México BN840-0224NA...
- Página 2 Garantía.................19 INTRODUCCIÓN Gracias por comprar un equipo Swissmex, le garantizamos que el producto que ha adquirido cuenta con calidad insuperable ya que fue desarrollado con tecnología de punta, siguiendo los estándares de calidad requeridos. Este equipo fue cuidadosamente diseñado y fabricado con el fin de proporcionar el máximo rendimiento, economía y facilidad de operación.
- Página 3 No mueva o cambie la palanca de velocidad de la turbina cuando esta esté trabajando. Por ningún motivo transporte alguna persona sobre el escalón del equipo. Siga las indicaciones de las etiquetas adheridas a su equipo. ¡IMPORTANTE! SWETI0469 R02 Modelos 840001 840030 840040 840050 840060 840100...
- Página 5 MODELO No. DE SERIE Para el modelo 840030 consulte el manual de instrucciones de kit de NOTA: sensores (8408123). Calle Swissmex No. 500 Col. Las Ceibas 47440 Lagos de Moreno Jalisco 3.2 COMPONENTES PRINCIPALES 1. Chasis 2. Turbina (mod. 840001, 840030, 840040, 840050) 3.
- Página 6 1. CHASIS: de hierro estructural recubierto con pintura epóxica horneada que lo protege de la corrosión. 2. TURBINA: con porta boquillas dobles y equilibrador de flujo de aire, esta cuenta con una caja de tres posiciones, neutral, alta y bajas revoluciones, para que de acuerdo al requerimiento del trabajo, usted seleccione la posición de la velocidad de trabajo o la posición neutral si desea que no giren las aspas.
- Página 7 24. SENSORES (mod. 840030): ver instructivo de sensores para obtener información completa de ellos. DATOS TÉCNICOS Estos modelos estan protegidos por la garantía, son equipos versátiles para ser transportados con facilidad por su punto de enganche. ESPECIFICACIONES No. Artículo 840001 840030 840040 840050 840060 2000 Lts.
- Página 8 3 4 . ENSAMBLE Usted deberá verificar que su equipo esté completo y deberá recibir lo siguiente: modelos: 840001, 840030 840040 y 840050 modelo: 840030 -Equipo completo con: - Regulador - Bomba - Filtro succión - Coladera en boca del tanque...
- Página 9 3. Una vez que retiró el eje porta llanta, gírelo de acuerdo a la altura requerida en su área de trabajo. 4. Vuelva a colocar en su lugar las piezas y la tornillería. Las alturas que en los equipos aerospray que se pueden obtener son las siguientes: 840001 840030 840040...
- Página 10 ACOPLE AL TRACTOR 1.- Acople el equipo al tractor sujetándolo del enganche. 2.- Coloque el eje cardán y verifique si este quedó a la medida (1/3 de los tubos con traslape como mínimo), o si queda corto o largo ajuste el eje cardán al tractor cuando sea necesario cortando las barras macho y hembra de manera que después del acoplamiento del equipo, quede con el traslape necesario (ver indicaciones de corte del eje cardán a continuación).
- Página 11 ADVERTENCIA Siempre deberá cortar ambas partes del tubo, de lo contrario puede dañar el implemento y no aplica garantía. NOTA: Engrase las crucetas de eje cardán cada 8 horas como lo indica la etiqueta que tiene la toma de fuerza. Nunca gire el eje cardán a 1000 RPM lo correcto es 540 RPM.
- Página 12 NOTA: Las indicaciones antes mencionadas solo aplican para los modelos: 840001, 840030, 840040 y 840050. PRECAUCIÓN NO trabaje su tractor a más de 540 RPM, de lo contrario hará inválida la garantía. 4.7 CUIDADOS AL MANIPULAR PRODUCTOS QUÍMICOS -Sensibilización respiratoria...
- Página 13 Realice las aplicaciones sin la presencia de aire para evitar la deriba. NOTA: NOTA: En SWISSMEX le ofrecemos diferentes boquillas Para conocer el uso de sensores, consulte su (más grandes o más chicas) a la que trae de línea instructivo correspondiente.
- Página 14 NOTA: Contamos con servicio de reparación y mantenimiento para los equipos SWISSMEX. Únicamente repare su equipo si sabe como hacerlo, de lo contrario acuda a un profesional.
- Página 15 POSIBLES PROBLEMAS, CAUSAS Y SOLUCIONES PROBLEMA CAUSA SOLUCI N Ó La bomba no succiona. - Está succionando aire en la línea. - Verifique si hay succión de aire en la línea. - Apriete firmemente la tuerca de la manguera de succión verificando primero que el arose- llo esté...
- Página 16 REFACCIONES mod. 840030 Modelos 840001 840040 840050 mod. 840060...
- Página 17 EMPAQUE R2000840005 BASE PARA REGULADOR TUERCA R2888890090 R2888840025 TUERCA 234420 BOMBA DELTA 170TS2C R2888840001 NEUMATICO CON RIN R2000891563 TAPÓN (840001-840100) R2888891006 ADAPTADOR R2888890025 CODO R2888219030 TOMA DE FUERZA R2888768944 ABRAZADERA R2888219025 TOMA DE FUERZA R2888891101 MANGUERA AIRE PESADO 1 1/2”...
- Página 18 TURBINA SERIE VPL D.913 (modelos: 840001, 840030, 840040,840050) TURBINA SERIE VNS D.913 (modelos: 840001, 840030, 840040, 840050)
- Página 19 Piezas de desgaste y consumibles siempre disponibles. Piezas de uso medio, disponibles a discreción. Cantidad Cantidad Cantidad Cantidad Descripción Descripción Código Código por equipo por empaque por equipo por empaque R2040840016 VENTILADOR R2040840005 PROTECCIÓN R2040840004 VENTILADOR R2040840009 TRANSMISIÓN R2040840007 TUBO R2040840008 TUBO R2040840005...
- Página 20 • Si se ha eliminado o borrado el número de serie. • Si usa refacciones NO originales Swissmex o del fabricante en el caso de los productos comercializados. • Mantenimiento incorrecto y/o personal no apto, realizado por personas no autorizadas por Swissmex.
