9 AJUSTES

9.12 ALTURA DE CORTE - MODO FIJO

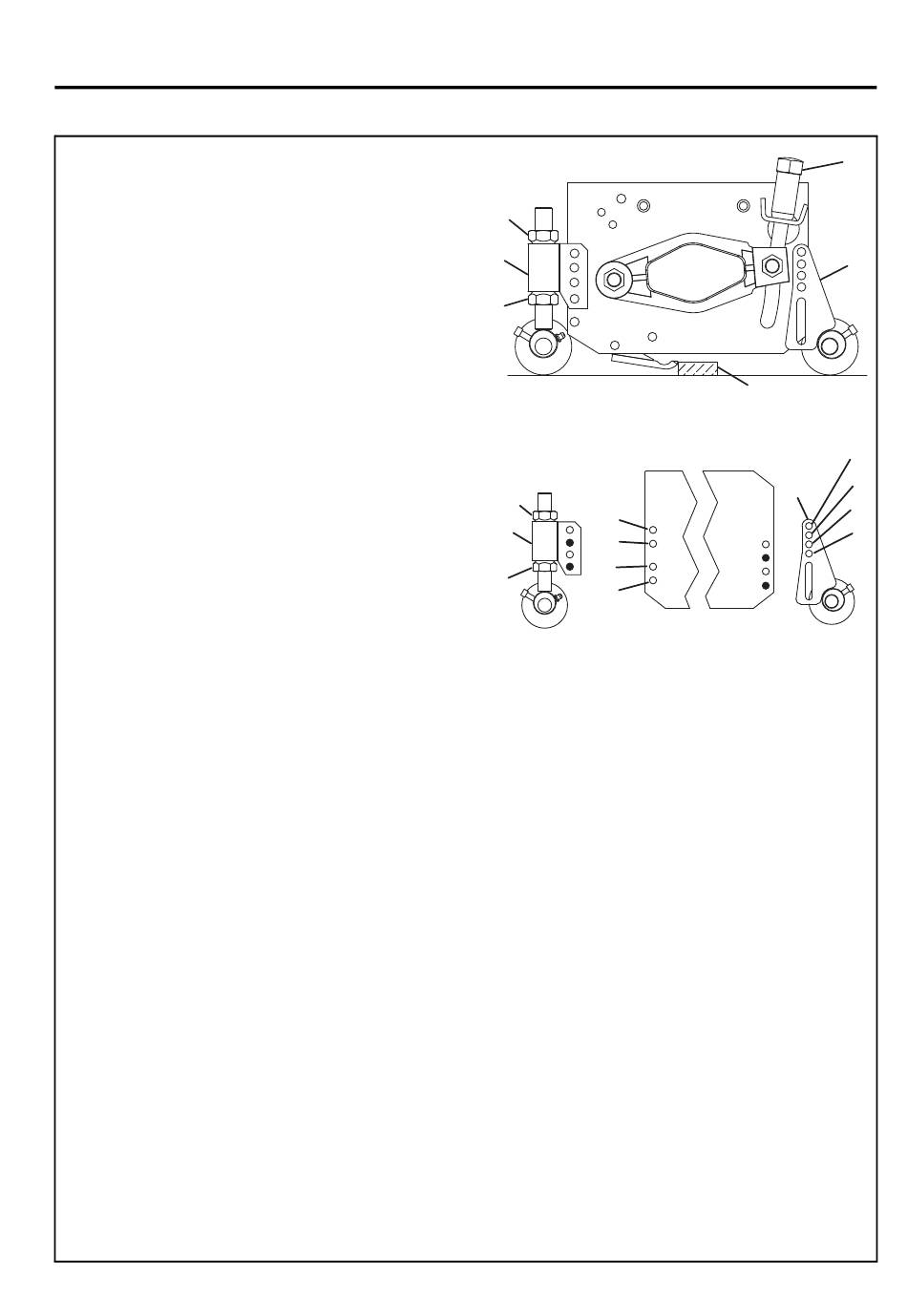

Montar el ajustador del rodillo delantero (B) (si
1.
se utiliza un rodillo) en los orificios 2 y 4
solamente del bastidor del cortacésped. No
utilizar los orificios 1 y 3.
2. Volver a colocar el ajustador del rodillo trasero.
a. Para alturas de corte de 9 a 44 mm, utilizar
los orificios número 6 y 8 del bastidor del
cortacésped y dos orificios (mostrados en
negro) del ajustador de altura (F) como se
muestra en la figura de la derecha.
b. Para alturas de corte superiores a 44 mm,
desmontar el ajustador (F) y dar la vuelta
a la abrazadera de montaje; a continuación
utilizar los orificios 5 y 7 del bastidor y los
dos orificios (mostrados en negro) del
ajustador (F).
3. Colocar los espaciadores de la altura deseada
(J) bajo los extremos del carrete, junto al borde
delantero de la cuchilla fija (Figura 4R).
Aflojar la tuerca (G) y bajar el rodillo trasero al
4.
suelo. Apretar la tuerca (E) contra el ajustador
y comprobar el ajuste en ambos lados del
carrete. Volver a ajustar si es necesario.
5. Levantar el rodillo delantero (si se usa) 6 mm
por encima del rodillo trasero.
MANUAL DE SEGURIDAD, FUNCIONAMIENTO Y MANTENIMIENTO
G
F
E
TK25
G
N
F
M
N
E
M
JACOBSEN TR3
J
B
5
6
1
2
7
3
8
4
TK20
es-51
