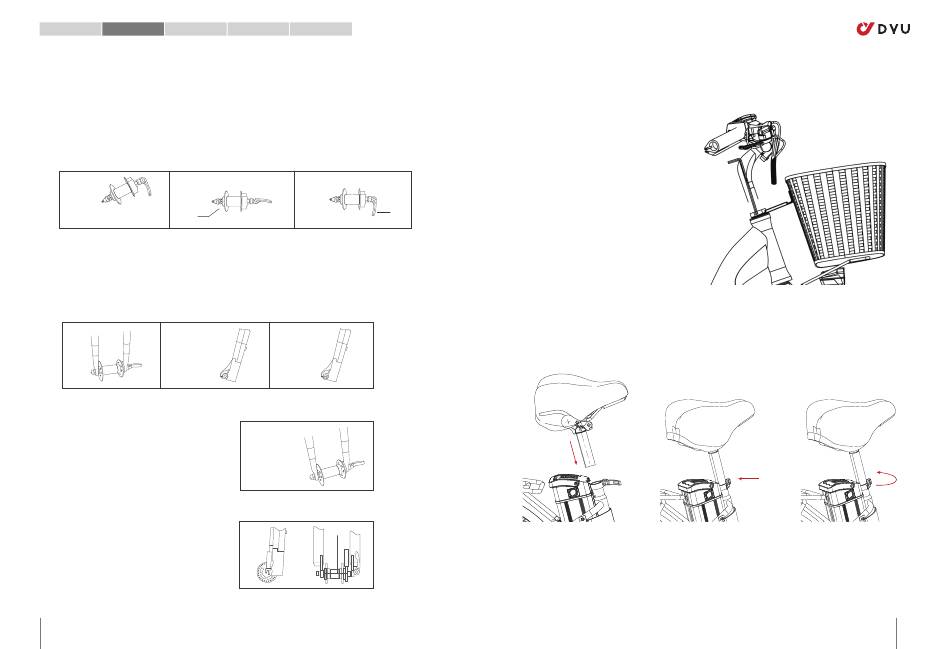

1.1 Assemblage de la roue avant
Méthodes et procédures de montage des roues avant.
I. Mécanisme de base du levier de déclenchement rapide.
La "force" de serrage est réglée en tournant l'écrou de réglage. La force de serrage augmente lorsque le boulon est tourné dans le sens des
aiguilles d'une montre et diminue lorsqu'il est tourné dans le sens inverse des aiguilles d'une montre.
Lorsque le boulon est tourné dans le sens des aiguilles d'une montre de manière à ce que le levier de blocage rapide soit en position fermée,
l'écrou du levier se déplace vers l'intérieur, et cette force serre la roue sur le cadre et la maintient fermement dans la bonne position.
Plus fort
écrous
Levier de
d'ajustement
écrous
Plus
déblocage
d'ajustement
rapide
faible
II. Processus d'installation
1. Fixer le moyeu à dégagement rapide Poussez le levier de blocage rapide en position OUVERTE et maintenez la roue contre l'intérieur
du bas de la fourche.
Correctement
2. Serrer l'écrou dans le sens des aiguilles d'une montre.
Serrez lentement l'écrou de réglage dans le sens des
aiguilles d'une montre avec votre main gauche tout en
ouvrant et en fermant le levier de blocage rapide avec
votre main droite. Continuez à serrer l'écrou jusqu'à ce
que vous sentiez une résistance de la tige lorsqu'elle
atteint une position parallèle au moyeu (illustrée par la
ligne pointillée dans la figure ci-dessous).
3. Tenir les pieds de fourche avec les doigts et utiliser la
paume de la main pour exercer une force sur le levier de
blocage rapide. La force appliquée doit être suffisante
pour serrer complètement le levier. Le mot "CLOSE"
marqué sur la barre doit être orienté vers l'extérieur. La
barre doit se trouver devant ou parallèlement aux pieds de
fourche, comme le montre l'illustration ci-dessous. poignée
noire dans la position des dossiers avec votre main.
DYU SMART ELECTRIC VÉLO C6 PRO INSTRUCTION
ES
IT
Position OUVERTE
Position
écrous
OUVERTE
d'ajustement
Erreur
d'installation
1/8 de tour à la fois
1.2 Assemblage du guidon
Comment assembler
1.
Tirer l'élévateur vers le haut pour l'aligner avec les élévateurs
de la fourche
2.
Appuyer avec la main vers l'intérieur, insérer le guidon vers le
bas, ajuster l'angle pour bloquer les vis (l'installation
spécifique peut être vue dans la vidéo du code QR).
1.3 Installation du coussin de siège
Comment assembler
1.
Desserrer le collier de la tige de selle.
2.
Insérez la tige de selle dans le tube du cadre,
tirez la tige de selle vers le haut et vers le bas
pour l'ajuster à la bonne hauteur de conduite
(notez que la tige de selle doit être insérée
dans le cadre à une profondeur supérieure à
la ligne de sécurité), ajustez le serrage de
l'écrou de fixation et serrez la poignée en la
tirant vers l'intérieur.
3.
Secouez le coussin de siège d'un côté à
l'autre pour vous assurer qu'il est bien
fixé (si le tube de siège tourne,
tournez-le d'un demi-tour dans le sens
des aiguilles d'une montre, puis
bloquez-le avant de confirmer que le
coussin est bien fixé).
