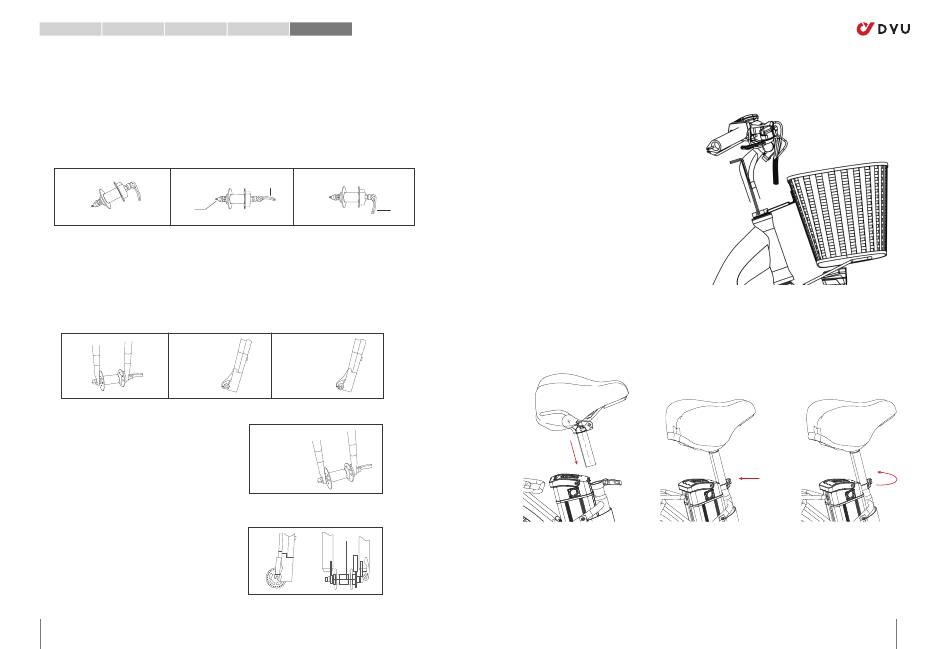

1.1 gruppo ruota anteriore
Metodo di montaggio della ruota anteriore
Metodi e procedure di montaggio delle ruote anteriori.
I. Meccanica di base della leva di sgancio rapido.
La "forza" di serraggio viene regolata ruotando il dado di regolazione. La forza di serraggio aumenta quando il bullone viene ruotato in senso
orario e diminuisce quando viene ruotato in senso antiorario.
Quando il bullone viene ruotato in senso orario in modo che la leva di sgancio rapido sia in posizione di chiusura, il dado della leva si
sposta verso l'interno e questa forza blocca la ruota al telaio e la mantiene saldamente nella posizione corretta.
Leva a
sgancio
Più forte
rapido
Dadi di
regolazione
Dadi di
regolazione
Più debole
II. Processo di installazione
1. Fissare il mozzo a sgancio rapido
Spingere la leva di sgancio rapido in posizione OPEN e tenere la ruota contro la parte interna della parte inferiore della forcella.
installato
2. Serrare il dado in senso orario.
Serrare lentamente il dado di regolazione in senso orario
con la mano sinistra mentre si apre e si chiude la leva di
sgancio rapido con la mano destra. Continuare a
stringere il dado finché non si avverte una resistenza da
parte dell'asta quando raggiunge una posizione parallela
al mozzo (indicata dalla linea tratteggiata nella figura
seguente).
3. Tenere le gambe della forcella con le dita e usare il
palmo della mano per applicare la forza alla leva di
sgancio rapido. Si deve applicare una forza sufficiente a
stringere completamente la leva. La scritta "CLOSE" sulla
barra deve essere rivolta verso l'esterno. La barra deve
essere davanti o parallela alle gambe della forcella, come
mostrato nell'illustrazione sottostante.
mano la maniglia nera in posizione di piegatura.
DYU SMART ELECTRIC BICICLETTA C6 PRO ISTRUZIONE
ES IT
Posizione
OPEN
Posizione
Dadi di
OPEN
regolazione
errore di
installazione
1/8 di giro alla volta

1.2 Montaggio del manubrio

Come assemblare
1. Tirare il riser verso l'alto per allinearlo ai riser della forcella.
Premere verso l'interno con la mano, inserire il manubrio nella
2.
parte inferiore, regolare l'angolo per bloccare le viti (l'installazione
specifica può essere vista nel video con codice QR)
1.3 Installazione del cuscino del sedile
Come assemblare
1. Allentare il morsetto del reggisella. 2. （2）Inserire il reggisella nel tubo del telaio,
tirare il reggisella verso l'alto e verso il basso
per regolarlo alla giusta altezza di guida (si
noti che il reggisella deve essere inserito nel
telaio a una profondità superiore alla linea di
sicurezza), regolare il serraggio del dado del
morsetto e serrare la maniglia con una chiave
verso l'interno.
3. （3）Scuotere il cuscino del sedile da
un lato all'altro per accertarsi che sia
ben fissato (se il tubo del sedile ruota,
ruotarlo di 1/2 giro in senso orario e poi
bloccarlo prima di confermare che il
cuscino sia ben fissato).
