5.4.2.

T-aftakking

Dit is een aftakking met telefoonstekkers die zowel in een lokaal als in globaal LAN-netwerk toegepast kan worden.
Er zijn twee jumpers aanwezig, J14 en J15, die pin 1 en 2 moeten kortsluiten.
Bovendien is er een klemmenblok aanwezig en verderop wordt de betekenis van de diverse aansluitklemmen toegelicht.

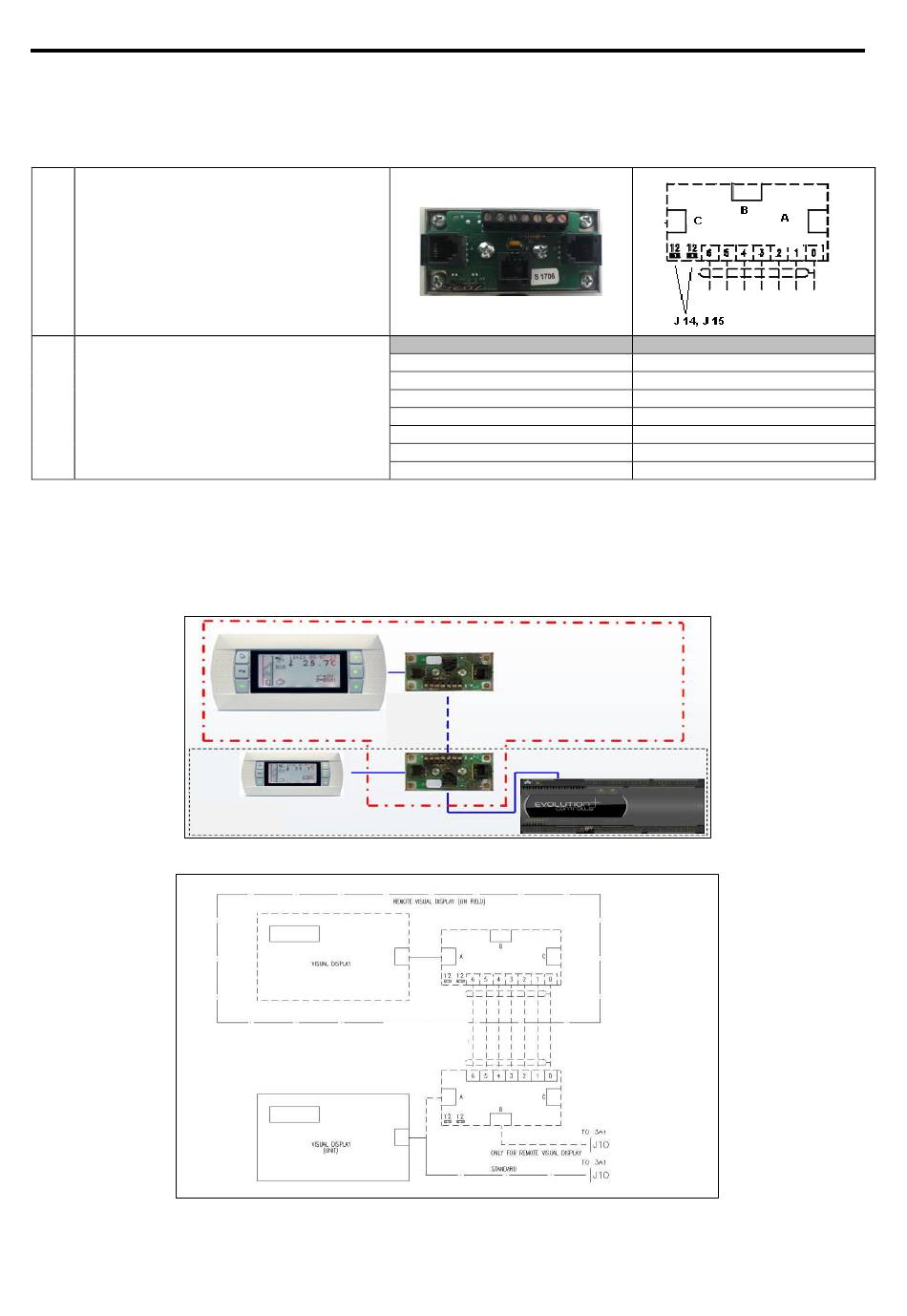

Afbeelding en elektrisch schema van een T-aftakking
1.
2. Betekenis van het klemmenblok
5.4.3.

Afstandstoetsenbord tot 200 meter

Om een afstandstoetsenbord aan te sluiten moeten twee T-aftakkaarten gebruikt worden: één in de buurt van de controller en één in de buurt van het
afstandstoetsenbord.
In geval van een afstandstoetsenbord dat slechts één unit op kortere afstanden dan 200 meter monitort wordt de juiste configuratie hieronder getoond.
GEBRUIKERSHANDLEIDING
Unit
Figuur 5-4: Principeschema voor aansluiting van een afstandstoetsenbord tot 200 m
Figuur 5-5: Elektrisch schema voor aansluiting van een afstandstoetsenbord tot 200 m
Aansluitklem met schroefverbinding
0
1
2
3
4
5
6
6x1 mm 2
afgeschermd
en getwist
6x1 mm
2
AFGESCHERMD
GETWIST
127 VERTALING VAN DE OORSPRONKELIJKE HANDLEIDING
Functie
Aarde (kous van de afgeschermde kabel)
+VRL=30V
GND
Rx-/Tx-
Rx+/Tx+
GND
+VRL=30V
