5.4.5.

Afstandstoetsenbord voor meerdere units

Om meerdere units op één afstandstoetsenbord aan te sluiten is het voldoende om alle kaarten met elkaar te verbinden door een jumper op de J11
stekkers aan te brengen.
Alleen op de eerste netwerkkaart (die zich het dichtst bij het afstandstoetsenbord bevindt) moet dezelfde configuratie als één van de twee configuraties
die hiervoor getoond zijn toegepast worden.
Unit 1
Unit X
Laatste unit
GEBRUIKERSHANDLEIDING
6x1 mm

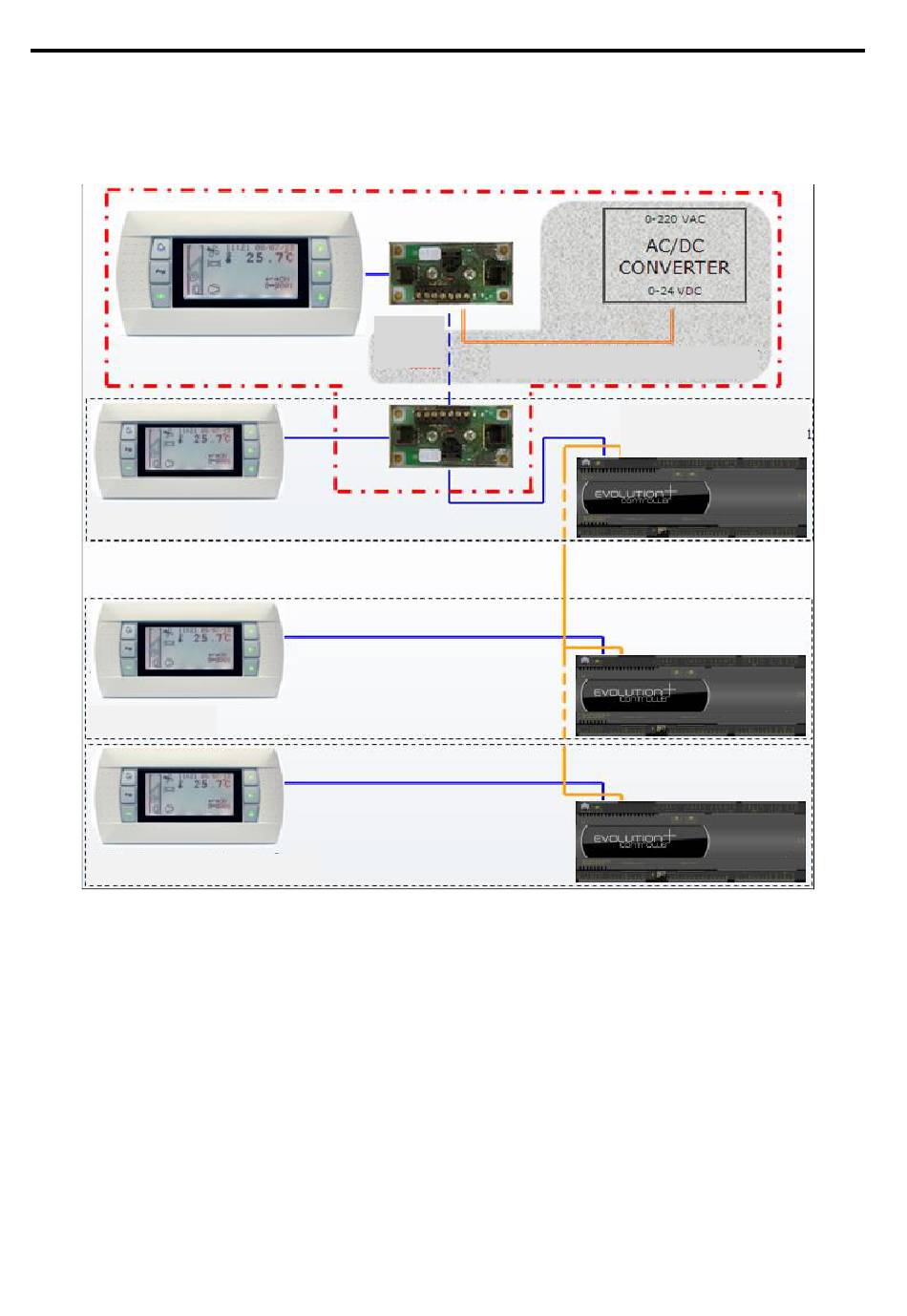

Figuur 5-8: Principeschema voor aansluiting van een afstandstoetsenbord bij meerdere units
2
of 3x1
Het gemarkeerde gedeelte moet er bij
mm
2
afstanden tussen 200 m en 500 m tussen
129 VERTALING VAN DE OORSPRONKELIJKE HANDLEIDING
geplaatst worden
Kabel 3x1 op J11 stekker die
naar de andere units loopt
