MANUAL DE OPERACIÓN
PROPULSORES
MODULARES DE
PRECISIÓN CON
VELOCIDAD
VARIABLE L/S
Modelos No.
MFLX07557-00
MFLX07557-10
MFLX07557-60
MFLX07557-70
®
®
A12991079B
Edición 05
Publicidad
Manuales relacionados para Masterflex MFLX07557-00
Resumen de contenidos para Masterflex MFLX07557-00
- Página 1 ® MANUAL DE OPERACIÓN PROPULSORES MODULARES DE PRECISIÓN CON VELOCIDAD VARIABLE L/S ® Modelos No. MFLX07557-00 MFLX07557-10 MFLX07557-60 MFLX07557-70 A12991079B Edición 05 ® (US & Canada only) Toll Free 1800MASTERFLEX • 18006373739 (Outside US & Canada) 18473817050 masterflex.tech@avantorsciences.com • www.avantorsciences.com/masterflex...
- Página 2 © 2023 Masterflex LLC. Reservados todos los derechos. Masterflex – Reg TM Masterflex LLC. NORPRENE, PHARMED and TYGON – Reg TM Saint-Gobain Performance Plastic Corp. Las marcas comerciales con el símbolo ® en esta publicación están registradas en los EE.UU. y en otros países.
- Página 3 Este producto no está diseñado ni destinado para uso en áreas de trabajo peligrosas según definición de ATEX o el NEC (Código Nacional Eléctrico); incluyendo, pero no limitado a ello, uso con líquidos inflamables. Masterflex Manual de operación de propulsores modulares de precisión con velocidad variable L/S...
- Página 4 El régimen y el tipo del fusible se encuentran en el panel trasero. 7. Los propulsores modulares de precisión con velocidad variable no se deben usar en lugares peligrosos o al aire libre. Manual de operación de propulsores modulares de precisión con velocidad variable L/S Masterflex...
- Página 5 Asistencia técnica ..........8-2 Masterflex...
- Página 7 Reemplazo del engranaje motor y la escobilla ..... . .4-3 Masterflex Manual de operación de propulsores modulares de precisión con velocidad variable L/S...

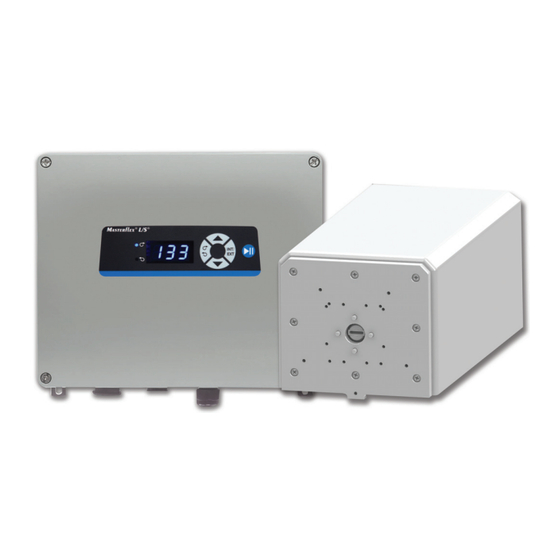

- Página 9 0.06 a 3400 mL/min. En los propulsores modulares de precisión con velocidad variable L/S de 600 rpm se pueden montar hasta dos (2) cabezas de bomba MASTERFLEX u otras bombas adaptadas a propulsores MASTERFLEX. En los propulsores modulares de precisión con velocidad variable de L/S 100 rpm se pueden montar hasta cuatro (4) cabezas de bomba MASTERFLEX u otras bombas adaptadas a propulsores MASTERFLEX.
- Página 10 G. MODO DE ENTRADA DE CORRIENTE/CABLE DE ENERGÍA IEC: Utilizado para conectar el cable de energía al propulsor. Ver página 4-1 para cables alternativos. H. CONECTOR DEL MOTOR: Utilizado para conectar el motor al control. Manual de operación de propulsores modulares de precisión con velocidad variable L/S Masterflex...
- Página 11 Cabeza de la bomba dentro de esta unidad flash o en la web.). Verifique que los rodillos estén limpios y libres de defectos. cabeza de la bomba Masterflex Manual de operación de propulsores modulares de precisión con velocidad variable L/S...
- Página 13 Masterflex Manual de operación de propulsores modulares de precisión con velocidad variable L/S...
- Página 14 NOTA: Los colores para las clavijas NEMA 4X son los del cable remoto, número de catálogo MN-77300-32. Figura 3-1. Configuración de las clavijas DB-9 con diagrama de conexiones Manual de operación de propulsores modulares de precisión con velocidad variable L/S Masterflex...
- Página 15 El propulsor está diseñado para usar señales de con- trol de entradas que harán arrancar y parar el motor. Masterflex Manual de operación de propulsores modulares de precisión con velocidad variable L/S...
- Página 16 Receptor Suministro eléctrico Tipo ISA 3 (tres cables) Transmisor Receptor Suministro eléctrico Tipo ISA 4 (cuatro cables) Transmisor Receptor Suministro eléctrico Figura 3-2. Conexiones típicas 4-20 mA Manual de operación de propulsores modulares de precisión con velocidad variable L/S Masterflex...
- Página 17 Cable de energía, Europa 50001-70 Cable de energía, Inglaterra 50001-72 Cable de energía, Suiza 50001-74 Cable de energía, Italia 50001-76 Cable de energía (230V), Estados Unidos 50001-78 Masterflex Manual de operación de propulsores modulares de precisión con velocidad variable L/S...
- Página 18 3. Quite y revise el fusible y reemplácelo si está defectuoso. Figura 4-1. Reemplazo de los fusibles Artículo Descripción Modo de entrada de corriente / Cable de energía IEC Fusible de 3,15A (5×20 mm.) – No sustituya Manual de operación de propulsores modulares de precisión con velocidad variable L/S Masterflex...
- Página 19 ADVERTENCIA: Desconectar la corriente de la bomba antes de iniciar cualquier operación de limpieza. Mantenga el compartimiento del propulsor limpio con detergentes suaves. No lo sumerja nunca ni use cantidades excesivas de fluido al limpiar. Masterflex Manual de operación de propulsores modulares de precisión con velocidad variable L/S...
- Página 21 90 Vrms. La unidad vibra excesivamente Verifique que los tubos hayan sido insertados cuando la bomba está en correctamente. funcionamiento Masterflex Manual de operación de propulsores modulares de precisión con velocidad variable L/S...
- Página 23 Modelos 07557-60 y 07557-70 únicamente 1. Interruptor de pie de lavado 07595-43 2. Cable de control remoto de lavado, 25 pies 77300-32 3. Cable alargador del motor, 9 pies 07557-51 Masterflex Manual de operación de propulsores modulares de precisión con velocidad variable L/S...
- Página 25 Grado de contaminación 2 (uso en interiores – laboratorios, oficina) 07557-60, 07557-70 Grado de contaminación 3 (uso en interiores – ugares protegidos) Nivel de ruido: <70 dBA @ 1 metro con cabeza de bomba Masterflex Manual de operación de propulsores modulares de precisión con velocidad variable L/S...
- Página 26 (Para marca CE): EN61010-1: (Directiva de bajo voltaje EE.UU.) y EN61326: (Directiva EU EMC) Manual de operación de propulsores modulares de precisión con velocidad variable L/S Masterflex...
- Página 27 Asistencia técnica Garantía Para asegurar el óptimo rendimiento de las bombas masterflex use unicamente tubería de precisión masterflex. El uso de otros tipos de tuberías, puede anular las garantías aplicables. Este producto está garantizado contra defectos en materiales o mano de obra y, a opción del fabricante o del distribuidor, cualquier producto...
- Página 28 Cualquier daño resultante de empaques inadecuados será bajo su responsabilidad. Asistencia técnica Si usted tiene alguna pregunta acerca del uso de este producto, contacte al fabricante o al vendedor autorizado. Manual de operación de propulsores modulares de precisión con velocidad variable L/S Masterflex...
- Página 30 ® ® US & Canada only *EN809 manufactured by: Masterflex LLC. Toll Free 1-800-MASTERFLEX | 1-800-637-3739 28092 W Commercial Avenue, Barrington, IL 60010 Outside US & Canada masterflex.tech@avantorsciences.com 1-847-381-7050 www.avantorsciences.com\masterflex...
