11. Rohr Anschlüsse
12. Durchbrüche
(Kabeldurchführungen)
• Die Elektroanschlüsse befinden
sich auf der Außenseite des
Ventilatorblechs.
(Klimaheizung auf der
Innenseite)
• Überprüfen Sie, ob die
verlegten Kabel über eine
Zugentlastung verfügen.
(z.B. M20
Kabelverschraubung).
8

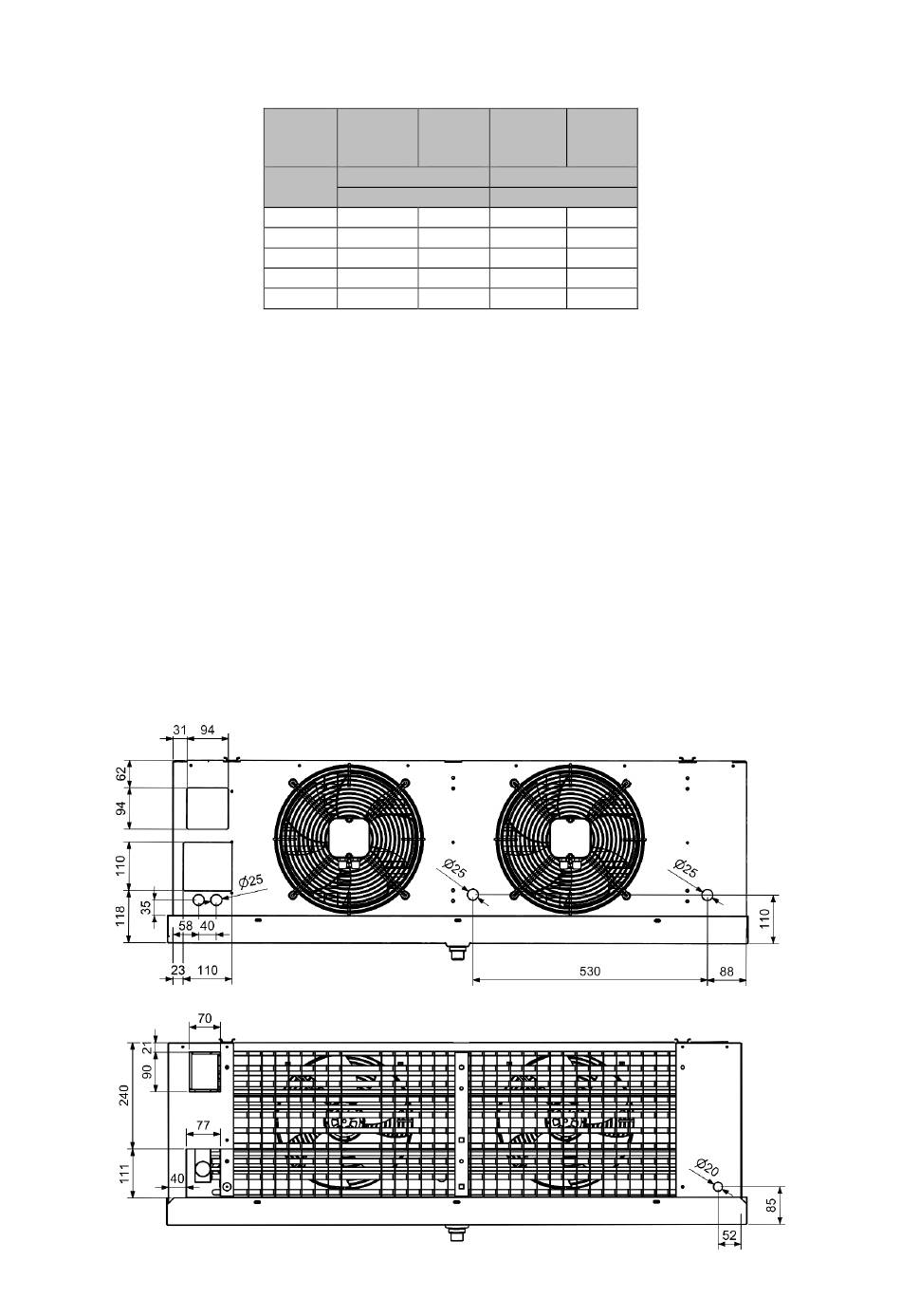

Tube connections

Typ Eintritt Austritt
Model Inlet Outlet
Modelo Entrada Salida
HFC
KBKT
Ø mm
x11 12*
x12 12*
x13 15*
x14 15*
x15 15*
* Mehrfacheinspritzung
* Multiple injection
* Inyección múltiple

Cut-outs (cable bushing)

• The electrical connections are
located on the outside of the
fan plate.
(Air conditioning heating on the
inside)
• If necessary, the electric
connection has to be done with
a strain-relief (e.g. M20 cable
gland).
Eintritt Austritt
Inlet Outlet
Entrada Salida
COI
Ø mm
22 12* 15
35 12* 15
42 12* 15
42 12* 15
54 12* 18
Diámetros de conexión
Pasos (de tubos, y
cabelado)
• Las conexiones eléctricas se
encuentran en la parte exterior
del panel del ventilador.
(Calefacción del aire
acondicionado en el interior)
• Utilice materiales que procuren
que las conexiones
permanezcan lo más
herméticas posibles
(p.e. prensaestopas M20).
