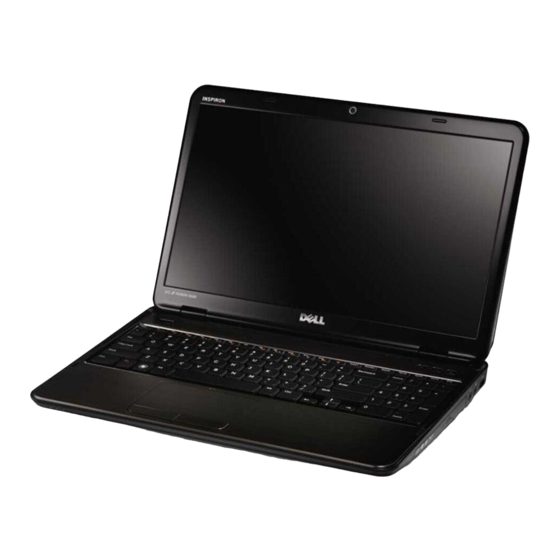

Manual de servicio de Dell™ Inspiron™ N5110
Antes de comenzar
Cubierta superior
Batería
Cubierta del módulo
Módulos de memoria
Unidad óptica
Teclado
Ensamblaje del reposamanos
Minitarjetas inalámbricas
Pantalla
Cubierta de la bisagra
Notas, precauciones y avisos
NOTA:
una NOTA indica información importante que le ayuda a conseguir un mejor rendimiento de su equipo.
PRECAUCIÓN: un mensaje de PRECAUCIÓN indica la posibilidad de daños en el hardware o la pérdida de datos si no se siguen las instrucciones.
AVISO:
un mensaje de AVISO indica el riesgo de daños materiales, lesiones o incluso la muerte.
La información contenida en este documento puede modificarse sin aviso previo.
© 2010-2011 Dell Inc. Todos los derechos reservados.
Marcas comerciales utilizadas en este texto: Dell™ el logotipo de DELL e Inspiron™ son marcas comerciales de Dell Inc.; Microsoft®, Windows® y el logotipo del botón de inicio de
Windows
son marcas comerciales o marcas comerciales registradas de Microsoft Corporation en los Estados Unidos y/o en otros países.
Queda estrictamente prohibida la reproducción de estos materiales en cualquier forma sin la autorización por escrito de Dell Inc.
2011 - 02 Rev. A00
Modelo reglamentario: P17F Tipo reglamentario: P17F001
Módulo de la cámara
Batería de tipo botón
Placa base
Altavoces
Unidad de disco duro
Ensamblaje de enfriamiento térmico
Módulo del procesador
Placa de E/S
VGA/Placa de alimentación
Actualización del BIOS
