1.1- GENERALIDADES
NETCOM MULTI 8 es un sistema telefónico multilínea capaz de conectar:
• Hasta 2 accesos básicos RDSI tipo "punto a multipunto" (S0),
• Hasta 12 extensiones, 8 teléfonos específicos y 4 terminales analógicos
multifrecuencia (es decir, fax, contestador automático, modem, etc) mediante
un interface específico llamado TA-Z.
El sistema NETCOM MULTI 8 está basado en los tres siguientes tipos de
terminales: aparato "MASTER", aparato "BASICO" e interface específico TA-Z.
La conexión entre los terminales del sistema se hace mediante un BUS de dos
hilos, con una longitud máxima de 200 mts. Son posibles configuraciones en
estrella ó lineal , con algunas restricciones como se verá más adelante.
1.2- TERMINALES
Además de la posibilidad de conectar terminales convencionales, el sistema
dispone de teléfonos específicos , los cuales son de diseño ergonómico,
modernos y funcionales, dotados de teclas programables por el usuario, que
permiten personalizar cada aparato de acuerdo al entorno de trabajo, a fin de
obtener un mejor aprovechamiento de los servicios ofrecidos por el sistema.
1.2.1- Terminales Específicos
Existen tres tipos de terminales específicos:
teléfono "MASTER"
teléfono "BÁSICO"
interface específico "TA-Z"

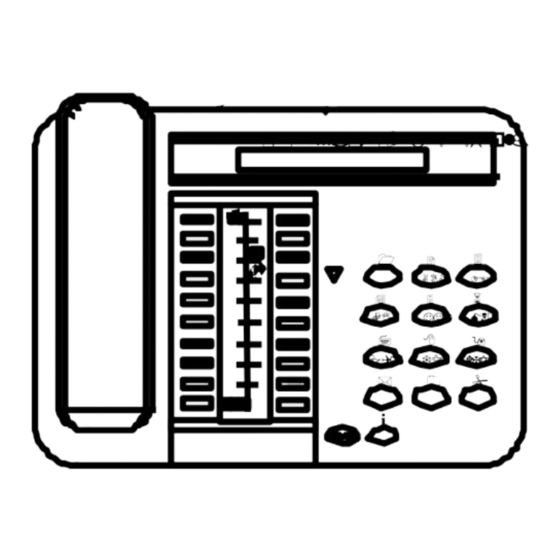

- MASTER
El teléfono "MASTER" permite la conexión de un acceso RDSI, por lo que es
posible poner dos "MASTER" en el sistema.
Cada caja contiene, junto con el MANUAL DE USUARIO, lo siguiente:
• Un cable modular estandard de 6 hilos (para conectarse al bus del sistema).
• Un cable modular estandard de 8 hilos y su roseta estandard, de 8 pines (para
1
