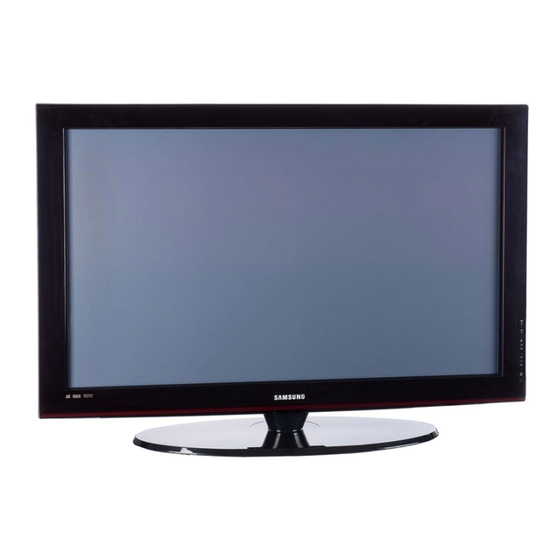

Samsung PS42B450B1W C Serie Manual De Servicio

Ocultar thumbs

página de 75

/ 75
Marcadores

Idiomas disponibles

Enlaces rápidos

Descargar este manual

SERVICE

PLASMA DISPLAY TV

Refer to the service manual in the GSPN (see the rear cover) for the more information.

PLASMA DISPLAY TV

Chassis : F65A(P_HD)_B450

Model : PS42B450B1WXXC

PS50B450B1WXXC

Manual

PS42B450B1W

PS50B450B1W

CONTENTS

1. Precaution

2. Product Specification

3. Disassembly & Reassembly

4. Troubleshooting

5. Exploded View & Part List

6. Wiring Diagram

Resumen de contenidos para Samsung PS42B450B1W C Serie

Página 1 PLASMA DISPLAY TV Chassis : F65A(P_HD)_B450 Model : PS42B450B1WXXC PS50B450B1WXXC SERVICE Manual PLASMA DISPLAY TV CONTENTS 1. Precaution 2. Product Specification 3. Disassembly & Reassembly 4. Troubleshooting 5. Exploded View & Part List 6. Wiring Diagram PS42B450B1W PS50B450B1W Refer to the service manual in the GSPN (see the rear cover) for the more information.
Página 2 Mideast & Africa mea.samsungportal.com © Samsung Electronics Co., Ltd. Mar. 2009 This Service Manual is a property of Samsung Electronics Co.,Ltd. Printed in Korea Any unauthorized use of Manual can be punished under applicable AA82-05742A International and/or domestic law.
Página 3 Table of Contents Chapter 1 Precaution ■ 1-1 Safety Precautions ............1-1 ■...
Página 4 Part Name Description Description Photo Cover Remove 17 screws. ( Rear : BH,+,B,M4,L3,ZPC(BLK) Remove 6 screws. ( : PH,+,WSP,S,M4,L35,ZPC(BLK) Remove the rear cover. : Please lay the PDP unit face down on a soft surface when removing the stand. Samsung Electronics...
Página 5 50" is very similiar with 42". <50"> 3-1-3 Separation of FILTER-EMI AC LINE Part Name Description Description Photo FILTER- Detach connector from SMPS. AC LINE Remove 2 screw. ( : PH,+,WWP,M3,L8,NI PLT Remove 1 screws.( : BH,+,S,M4,L10,ZPC(BLK) Separate FILTER-EMI AC LINE from bracket. Samsung Electronics...
Página 6 Description Photo Bracket Remove screw.( ) : BH,+,B,M4,L3,ZPC(BLK) Remove the BRACKET-PCB. 3-1-5 Separation of ASSY BRACKET 42"/50" Part Name Description Description Photo Bracket Remove 2 screws. ( : BH,+,PT,S Tite,M4,L10,ZPC(BLK) Remove 2 screws. ( : BH,+,B,M4,L3,ZPC(BLK) Remove Bracket. Samsung Electronics...
Página 7 : BH,+,S,M4,L10,ZPC(BLK) Remove Wall Bracket. 3-1-7 Separation of ASSY SPEAKER P Part Name Description Description Photo Speaker Remove 4 screws.( ) : BH,+,WP,B,M4.0,L3,ZPC(BLK), SWRCH18A Remove the Speaker. The photo is for 42". 50" is very similiar with 42". Samsung Electronics...
Página 8 Remove the SMPS. 3-1-9 Separation of ASSY PDP MODULE P-LOGIC MAIN BOARD Part Name Description Description Photo Logic Detach all connectors from the Logic Board Main Board. Remove 2 screws. : WSP,PH,+,M3,L8,NI PLT Remove the Logic Main Board. Samsung Electronics...
Página 9 : Pinch the sides, but then push down in the ribbon, it should slide out after that. 42" Remove 7 screws. X-Main : PH,+,WWP,M3,L8,NI PLT Board Remove the X-Main Board. 50" Remove the X-Main Board. X-Main Board Samsung Electronics...
Página 10 Part Name Description Description Photo 42" Detach the scan board connectors from the panel . Flat Cable 50" Detach the scan board connectors from the panel . Flat Cable 42" Remove 2 screws. Y-Scan : PH,+,WWP,M3,L8,NI PLT Board Samsung Electronics...
Página 11 Before removing the still bar, you should lift up the panel a little. 50" Remove 3 screws. Buffer : PH,+,WWP,M3,L8,NI PLT board shield Remove the still bar. Before removing the still bar, you should lift up the panel a little. Samsung Electronics...
Página 12 Disassembly & Reassembly 3-1-13 Separation of ASSY PANEL BRACKETS Part Name Description Description Photo Panel Remove 7 screws. ( Brackets : BH,+,B,M4,L3,ZPC(BLK) Remove the Side Panel Brackets. Samsung Electronics...
Página 13 MEMO 3-10 Samsung Electronics...
Página 14 Exploded View & Part List 5. Exploded View & Part List 5-1 PS42B450B1WXXC Exploded View Samsung Electronics...
Página 15 ASSY COVER P-FRONT PB450 42,ABS+PMMA,HB, S.N.A T0044 BN96-10452B ASSY PDP MODULE P SA42AX-YD11,PP42AB057B T0175 BN96-09464A ASSY SPEAKER P 8ohm,4pin,10W,R:850 / L:3 T0289 BN63-05298A COVER-AV 50PB550,ABS HB,BLK(BK500) T0456 BN67-00248A GLASS-FILTER EMI 42" P450,With AR, Witho T0603 BN64-01013A WINDOW-RMC 42PB450,PC,VIOLET S.N.A Samsung Electronics...
Página 16 Exploded View & Part List PS50B450B1WXXC Exploded View Samsung Electronics...
Página 17 ASSY COVER P-FRONT PB450 50,ABS+PMMA,HB, S.N.A T0044 BN96-09931A ASSY PDP MODULE P S50HW-YD11,PP50HB056B, T0175 BN96-09464B ASSY SPEAKER P 8ohm,4pin,10W,R:850 / L:3 T0289 BN63-05298A COVER-AV 50PB550,ABS HB,BLK(BK500) T0456 BN67-00225A GLASS-EMI FILTER 50" P450, with AR, W/O T0603 BN64-01013A WINDOW-RMC 42PB450,PC,VIOLET S.N.A Samsung Electronics...
Página 18 ASSY PDP P-X-MAIN BUFFER BOARD S42AX-YB0 T0074 BN59-00863A REMOCON LCD450,TM950,EUROPE,WHITE,48 T0175 BN96-09464A ASSY SPEAKER P 8ohm,4pin,10W,R:850 / L:3 T0262 BN96-09751A ASSY PDP P-Y-MAIN BOARD S42AX-YB07,PL42A T0764 BN44-00273B SMPS-PDP TV 42U1_DY,AC/DC,314.23W,AC90~2 T0937 BN96-09754A ASSY PDP P-ADDRESS E-BUFFER BO S42AX-YB0 Samsung Electronics...
Página 19 ASSY PDP P-X-MAIN BUFFER BOARD S50HW-YB0 T0074 BN59-00863A REMOCON LCD450,TM950,EUROPE,WHITE,48 T0175 BN96-09464B ASSY SPEAKER P 8ohm,4pin,10W,R:850 / L:3 T0262 BN96-09738A ASSY PDP P-Y-MAIN BOARD S50HW-YB04,PL50H T0764 BN44-00274B SMPS-PDP TV 50U1_DY,P0842A,AC/DC,439.03W T0937 BN96-09740A ASSY PDP P-ADDRESS E-BUFFER BO S50HW-YB0 Samsung Electronics...
Página 20 MEMO Samsung Electronics...
Página 21 When Check the AC power cord for possible damages. Keep voltage exceeds the specified limits, check each special the part or the lead away from any heat-emitting part. materials. Samsung Electronics...
Página 22 Critical safety parts should be bracketed with ( Use only regular parts for replacements (in particular, flame resistance and dielectric strength specifications). Irregular parts or materials may cause electric shock or fire. Samsung Electronics...
Página 23 AC source and turn the switch on. Connect the insu- lating resistance meter (500v) to the AC plug blade. The insulating resistance between the blade of the AC plug and that of the conductive material should be more than 1 ㏁. Samsung Electronics...
Página 24 These servicing instructions are for use by qualified service personnel only. To reduce the risk of electric shock do not perform any servicing other than that contained in the operating instructions unless you are qualified to do so. Samsung Electronics...
Página 25 5. Make sure to turn the power off and unplug the power cord from the outlet before repositioning the product. Also check the antenna cable or the external connectors if they are fully unplugged. Damage to the cord may cause fire or electric shock. Samsung Electronics...
Página 26 MEMO Samsung Electronics...
Página 27 2. Product Specification 2-1 Product Specification Features Block Specification Major IC Remark Tuner Digital/Analog (DTV Built In) DNOQ403SH151A SAMSUNG PDP Module Samsung SDI U1P Module 42"HD/50"HD New Module Samsung/Dong-yang electro Power mechanics SMPS NTSC 3.58, ATSC Video HDMI SEMS12 Component, PC...
Página 28 Product Specification ■ ■ New Features explanation - Anynet+ : Anynet+ is an AV network system that enables you to control all connected Samsung AV devices with your Samsung TV's remote. Samsung Electronics...
Página 29 Digital Noise Reduction Low Noise Amplifier Sound Effect System SRS TruSurround XT SRS TruSurround XT SRS TruSurround XT SRS TruSurround XT Audio Speaker Sound output (RMS) 10W x 2 10W x 2 10W x 2 10W x 2 Samsung Electronics...
Página 30 Item code Remark Remote Control BN59-00863A Batteries 3301-001305 Power Cord 3903-000193 Owner's Instructions BN68-01936A Warranty Card BN68-00514E Registration Card Samsung Service center Safety Guide Manual AA68-03242Q Cloth-Clean BN63-01798B Ferrite Core for 3301-001305 Power Cord Cover-Bottom BN63-05300A Screws (2ea) 6003-001621 HDMI Cable BN39-00641A 9.843 feet...
Página 31 Product Specification Accessories Item Item code Remark Optical Cable None PC Cable BN39-00115A 6.004 feet Electronics Store/ Internal shopping mall PC Audio Cable BN39-00061B 6.562 feet Antenna Cable BN39-00333A 9.843 feet Samsung Electronics...
Página 32 MEMO Samsung Electronics...
Página 33 - Compruebe si los cables están conectados según el diagrama de conexiones. 2. Comprobar la entrada de alimentación a la placa base. 3. Compruebe la tensión de entrada y salida entre SMPS ↔ placa base, entre SMPS ↔ placa base X, Y, y entre las placas lógicas (Logic). Samsung Electronics...
Página 34 ¿Está fundido el fusible (F801S) de la Sustituir el fusible (F801S). entrada de alimentación de la SMPS? SMPS CN801 Pin 3: STB 5 V Sustituir el SMPS. Pin 2 PS-ON: Comprobar si se detectan 0 V. Sí Sustituir la placa base. Samsung Electronics...
Página 35 ¿Está fundido el fusible (F801S) de la Sustituir el fusible (F801S). entrada de alimentación de la SMPS? SMPS CN801 Pin 3: STB 5 V Sustituir el SMPS. Pin 2 PS-ON: Comprobar si se detectan 0 V. Sí Sustituir la placa base. Samsung Electronics...
Página 36 CN4701 de la placa base X y CN5707 de la placa base Y, puede generarse una chispa debido a la carga Atención eléctrica del condensador de gran capacidad. Por lo tanto, debe esperarse un breve intervalo de tiempo después de desconectar el cable de alimentación de la unidad. Samsung Electronics...
Página 37 CN4701 de la placa base X y CN5707 de la placa base Y, puede generarse una chispa debido a la carga Atención eléctrica del condensador de gran capacidad. Por lo tanto, debe esperarse un breve intervalo de tiempo después de desconectar el cable de alimentación de la unidad. Samsung Electronics...
Página 38 X y CN5707 de la placa base Y, puede generarse una chispa debido a la carga eléctrica del Atención condensador de gran capacidad. Por lo tanto, debe esperarse un breve intervalo de tiempo después de desconectar el cable de alimentación de la unidad. Samsung Electronics...
Página 39 X y CN5707 de la placa base Y, puede generarse una chispa debido a la carga eléctrica del Atención condensador de gran capacidad. Por lo tanto, debe esperarse un breve intervalo de tiempo después de desconectar el cable de alimentación de la unidad. Samsung Electronics...
Página 40 Sí ¿Es normal la tensión de salida del bloque SMPS? (CN801, pin 13) Sustituir el SMPS. Sí ¿Es normal el conector de salida del Sustituir la placa base. altavoz de la placa base principal? Sí Sustituir el altavoz. Samsung Electronics...
Página 41 Sí ¿Es normal la tensión de salida del bloque SMPS? (CN801, pin 13) Sustituir el SMPS. Sí ¿Es normal el conector de salida del Sustituir la placa base. altavoz de la placa base principal? Sí Sustituir el altavoz. Samsung Electronics...
Página 42 - Comprobar la entrada de alimentación de la placa base. Procedimientos de solución de problemas ¿Está configurada correctamente la conexión de antena? Configurar correctamente Comprobar si en el pin 2 de CN1001 se Sustituir el SMPS. detectan +5 V. Sustituir la placa base. 4-10 Samsung Electronics...
Página 43 Sustain pantalla. Circuito abierto en placa Algunas líneas verticales no aparecen en pantalla. Logic Main, Logic Buffer, TCP Address Cortocircuito en placa Algunas líneas verticales parecen estar unidas en la pantalla. Logic Main, Logic Buffer, TCP Address Samsung Electronics 4-11...
Página 44 TEC/DIODO TEC/DIODO D4013, Q4003, Q5203, Q5400, Q4101, Q4001, Q5401, Q5402, D4018, Q4007, Q5300, D5105, Q4006, Q4005, D5104, D5103, Correcto Correcto D4011, D4004 Q5101, D5101, Q5100 Estado normal de la Estado normal de placa Y-MAIN la placa X-MAIN 4-12 Samsung Electronics...
Página 45 Transistor Sustituir la placa. Sustituir la placa. Q5201, Q5202, Q4004, Q4003, Q5203, Q5400, Q4101, Q4001, Q5401, Q5402, Q4007, Q4006, Q5300, Q5101, Q4005 Q5100 Correcto Correcto Estado normal de la Estado normal de placa X-MAIN la placa Y-MAIN Samsung Electronics 4-13...
Página 46 Incorrecto Incorrecto Comprobar la forma de onda detallada y Sustituir las placas Logic Main, controlar la forma de onda de señal. Address Buffer E o Address Buffer F, y el FFC. Incorrecto Correcto TERMINADO Sustituir la pantalla. 4-14 Samsung Electronics...
Página 47 - Comprobar la versión de cada programa. - Sustituir la placa base. Aparece una banda superior Y-Buffer superior/inferior defectuosa (o inferior) vacía en la pantalla. - Sustituir los circuitos intermedios superior/inferior (E Buffer, F Buffer) correspondientes. Samsung Electronics 4-15...
Página 48 - Ajustar la tensión del bloque SMPS de acuerdo con la tensión impresa en la etiqueta del módulo. Pantalla borrosa (en rojo). Placa base X-MAIN defectuosa - Sustituir la placa X-MAIN. Aparece una pantalla vacía. - Sustituir la placa Y-MAIN. 4-16 Samsung Electronics...
Página 49 8 ASSY PCB MISC-MAIN No hay alimentación; pantalla anómala para cada fuente de entrada, problema de pantalla PIP, problema de sonido. 9 ASSY BOARD P-FUNCTION El botón de función lateral no funciona correctamente. <PDP 42"> <PDP 50"> Samsung Electronics 4-17...
Página 50 PDP Option (Opción PDP) del modo de fábrica → configurar el elemento Factory Data Type (Tipo de datos de fábrica) con el valor adecuado para el modelo correspondiente. Configurar el valor de HDMI White Balance (Balance de blancos de HDMI) con el valor escrito anteriormente. 4-18 Samsung Electronics...
Página 51 ※ La versión del firmware que se muestra en la parte inferior de la pantalla puede variar y el firmware está sujeto a cambios para mejorar las funciones del producto. ※ Si ha ajustado la configuración en Service Mode (Modo de servicio), hay que restablecer el producto. Samsung Electronics 4-19...
Página 52 EDID WRITE PC Failure wait/Success EDID WRITE DVI Failure wait/Success EDID WRITE HDMI1 Failure wait/Success EDID WRITE HDMI2 Failure wait/Success EDID WRITE HDMI3 Failure wait/Success EDID WRITE HDMI4 Failure wait/Success EDID VERSION HDMI 1.2 HDMI 1.3 4-20 Samsung Electronics...
Página 53 High Devi Volume Curve Hotplug Delay 0/63 HP Ident High PC Ident Language Chiha French/English Info Live Watchdog LVDS Format JEDIA VESA OSD Resolution 1024*768 Bus Stop OTA Code Panel Auto Setting OTA Duration Test Alternate Del Samsung Electronics 4-21...
Página 54 Video Mute Ch On/Off Music Mode (AV) Music Mode (PC) Music Mode (Comp) Music Mode Backlight Menu Display Power On Option Last Option Standby/Power On Auto PC Energy Saving Low/Mid/High/Auto Cloning : TV to USB Cloning : USB to TV 4-22 Samsung Electronics...
Página 55 Nicam Sig Error Off 0x14 0x7F Compression mode Dolby Test Mode DTV Level -12dB Master Vol 0/47 PWM Modulation 0/255 DRC1 Threshold 0x37 0xFF DRC2 Threshold 0x50 0xFF SPEAKER EQ SC1 Vol 0/40 SC2 Vol 0/40 Audio delay 60ms 0ms/150ms Samsung Electronics 4-23...
Página 56 COMP Calibration PC Calibration HDMI Calibration ADC Target (Destino CAD) Elemento Datos predeterminados Valores 1st_AV_Low 0/255 1st_AV_High 0/255 1st_AV_Delta 0/255 1st_Comp_Low 0/255 1st_Comp_High 0/255 1st_Comp_Delta 0/255 1st_PC_Low 0/255 1st_PC_High 0/255 1st_PC_Delite 0/255 2nd_Low 0/255 2nd_High 0/255 2nd_Delta 0/255 4-24 Samsung Electronics...
Página 57 0/255 2nd_G_Offset 0/255 2nd_B_Offset 0/255 2nd_R_Gain 0/255 2nd_G_Gain 0/255 2nd_B_Gain 0/255 WB (Balance de blancos) Elemento Datos predeterminados Valores Sub Brigntness 0/255 R_Offset 0/255 G_Offset 0/255 B_Offset 0/255 Sud Contrast 0/255 R_Gain 0/255 G_Gain 0/255 B_Gain 0/255 Samsung Electronics 4-25...
Página 58 W2_BGAIN 0/255 W2_ROFFS 0/255 W2_BOFFS 0/255 N_RGAIN 0/255 N_BGAIN 0/255 N_ROFFS 0/255 N_BOFFS 0/255 Movie Contr 0/100 Movie Brigh 0/100 Movie Color 0/100 Movie Sharp 0/100 Movie Tint 0/100 Move BkLight 0/10 M.Gamma 0.85/0.88/0.90/0.93/0.95/0.98/M1/M2/M3/M4 M_Sub Gamma 3/-3 4-26 Samsung Electronics...
Página 59 PDP FRC Visual Test Disable Enable Standby Mode Time 45 Min 2 Min Delete alt.ver 2 Flash OTA confirm Time 90Min 2 Min OTA limit Time 3 hour 3 Min Dynamic CE 1080p 48Hz PWM Max 1/100 Samsung Electronics 4-27...
Página 60 Valores Skin_x 0x00 0x00/0x0A Skin_y 0x00 0x00/0x0A B_slope 0x90 0xA0/0x9F DLC_ML 0x70 0xA0/0x9F DLC_MH 0x70 0xA0/0x9F DLC_H 0xEB 0x00/0xFF Skin_SAT 0x00 0x00/0x0F Skin_HUE 0x40 0x00/0x7F M_Skin_HUE 0x40 0x00/0x7F M_Skin_X 0x00 0x00/0x0A M_Skin_Y 0x00 0x00/0x0A Mid_color_level 0xB4 0x00/0xFF 4-28 Samsung Electronics...
Página 61 0x15 0x00/0x1E Yellow Hue 0x10 0x00/0x7F FWC Blue 0x15 0x00/0x1E FWC Red 0x0F 0x00/0x1E EEPROM RESET (Restablecer EEPROM) Elemento Datos predeterminados Valores EEPROM RESET NVR ALL Clear Expert Elemento Datos predeterminados Valores N/D ADJ On/FIX SOURCE Current Samsung Electronics 4-29...
Página 62 Efectuar con patrón B/N 720p nº 24 Entramado Efectuar con patrón B/N VESA XGA PC Analog IN (modelo nº. 21) Entramado (1024 x 768), nº 24 HDMI IN Efectuar con patrón B/N 720p nº 24 Entramado <Tabla 1> 4-30 Samsung Electronics...
Página 63 6) En el estado HDMI Calibration Off (Calibración HDMI desactivada), pulse el botón ►para llevar a cabo la calibración. 7) Una vez finalizada la calibración, volverá al menú de primer nivel. 8) Verá que el estado de HDMI Calibration (Calibración HDMI) habrá cambiado de Failure (Error) a Success (Correcto). Samsung Electronics 4-31...
Página 64 92 4. Equipo: MIK-7256 (MSPG925L) (PATRÓN DE AJUSTE DEL BALANCE DE BLANCOS SAMSUNG CON FPD) 5. Procedimiento de trabajo Conectar el terminal de salida HDMI (DVI) de MIK-7256 (MSPG925L) a la entrada HDMI en el equipo principal. Seleccionar como entrada el modo HDMI.
Página 65 (3,0 Ft - Sub_BR: 128) 10.500 (± 0) (Sub_CT: 128) COMP (720P) 10,3 cd/m² 11.000 (-6) (3,0 Ft - Sub_BR: 128) 10.500 (± 0) (Sub_CT: 128) HDMI (720P) 10,3 cd/m² 10.500 (± 0) (3,0 Ft - Sub_BR: 128) Samsung Electronics 4-33...
Página 66 ASSY PDP MODULE P-ADDRESS F BUFFER ASSY BOARD P-SIDE HDMI A/V ※ Al sustituir el bloque SMPS o la pantalla PDP, es preciso comprobar la tensión según el valor de la etiqueta de tensión impresa y ajustarla. 4-34 Samsung Electronics...
Página 67 1. Tras sustituir el bloque SMPS o PDP, es preciso ajustar la tensión en función del valor impreso en la etiqueta de la placa. (Si no se ajusta la tensión, puede producirse un problema de descarga anómala). Valor Ajuste SMPS Vset Vscan -190 SMPS Etiqueta de tensión 2. Un punto de ajuste de la tensión de SMPS-MAIN Samsung Electronics 4-35...
Página 68 Ajuste el restablecimiento principal (elevación: 60 useg, descenso: 80 useg) cambiando el valor del resistor variable. Resistor variable con rampa de 60 useg elevación 80 useg Resistor variable con rampa de descenso ►La imagen es sólo para 50". 42" tiene solamente resistor variable con rampa de descenso. 4-36 Samsung Electronics...
Página 69 (Advertencia: no extraiga la llave USB durante la actualización.) Cuando finaliza la actualización, aparece el mensaje "Upgrade is completed" (La actualización ha finalizado). Retire la llave USB del televisor de plasma y compruebe la versión del programa. Samsung Electronics 4-37...
Página 70 Coloque el cursor en SW Upgrade y pulse el botón "Info" (Información) del mando a distancia. La versión del programa aparece en la parte inferior de la pantalla Menu. VERSIÓN DEL PROGRAMA 2. Comprobación de la versión del programa en modo de fábrica VERSIÓN DEL PROGRAMA 4-38 Samsung Electronics...
Página 71 Solución de problemas NOTAS Samsung Electronics 4-39...
Página 72 CN807 CN5501 CN4001 CN4004 CN5409 CN2006 CN2001 CN2000 CN5412 CN5502 CN5701 CN2002 CN2003 LOGIC BOARD CN2028 CN2004 AC-INLET CN5503 E-BUFFER F-BUFFER CN2509 CN2500 CN2600 CN2609 CN2610 CN2510 CN902 FUNCTION CN101 MAIN BOARD CN202P CN201 CN401 POWER SW SPEAKER Samsung Electronics...
Página 73 CN201 CN401 POWER SW SPEAKER ※ The code number of cable(Lead-connector) can be changed, see "5. Exploded View & Part List." ① LVDS ⑧ POWER CABLE ⑪ AC INLET 42" - BN96-07158K Code BN39-00827A BN96-07190A 50" - BN96-07158F Photo Samsung Electronics...
Página 74 CN5407_50"(Y B'D) Pin No. Signal Pin No. Signal Pin No. Signal Pin No. Signal Pin No. Signal D5.3V R+_OUT R-_OUT D5.3V L+_OUT L-_OUT LED_STB BUZZER KEY_INPUT1 ⑪ CN800(SMPS) KEY_INPUT2 ↔ AC INLET Pin No. Signal AC Neutral AC Live Samsung Electronics...
Página 75 Power SW input connect on Main Board CN1203 CN1203 Speak out connect on Main Board CN101 CN101 Video signal input connect on Side AV ass'y Function input(source,ch up/down...) connect to Main board Power SW input connect to Main Board Samsung Electronics...
