Notice d´emploi et de
montage

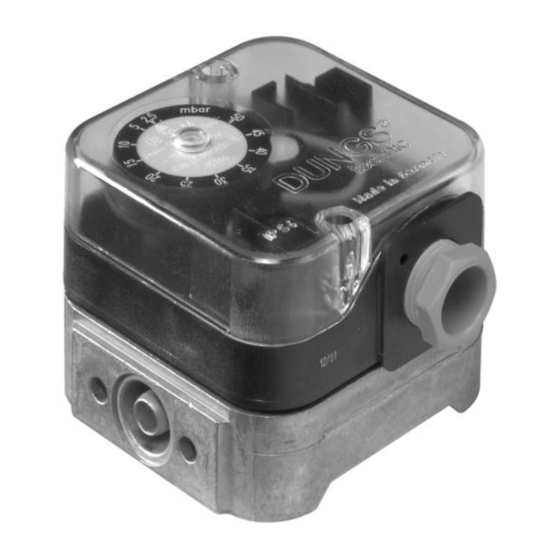

Pressostat haute pression gaz
et air
GW ...A4, GW ...A4/2HP
EN 1854
1,0 – 6,0 bar
0,4 – 2,0 bar
0,1 – 0,5 bar
[ V ]
Ag
[A]
EN 1854
1 ... 8
NL
E
DK
S
Gebruiks- en montage-
aanwijzing
Drukschakelaar voor hoogdruk-
gas en hoogdruklucht
GW ...A4, GW ...A4/2HP
Pressostat/Drukschakelaar
Presostato / Pressostato
Typ/Type/Type/Tipo
GW 500 A4 (/2), GW 2000 A4 (/2)
selon/volgens/según la norma
segundo a norma EN 1854
GW 6000 A4 (/2)
selon/volgens/según la norma
segundo a norma DIN 3398T3
Plages de réglage
Instelgebied
Gamas de ajuste
Gamas de ajuste
Contact Ag/Ag contact
Contacto Ag/Contacto Ag
~(AC) eff., min./mini 24 V,
~(AC) max. /maxi. 250 V
=(DC) min./mini. 24 V,
=(DC) max. /maxi. 48 V
Contact Au/Au contact
Contacto Au/Contacto Au
=(DC) min./mini. 5 V,
=(DC) max. /maxi. 24 V
courant nominal/Nominale
stroom/Inten-sidad nominal/
Corrente nominal ~(AC)10A
courant de commutation/
ontactbelasting/Intensidad
de conmutación/Corrente de
omutação
~(AC) eff., min./mini 20 mA,
~(AC) max./maxi. 6 A cos ϕ 1
~(AC) max./maxi. 3 A cos ϕ 0,6
=(DC) min./mini. 20 mA
=(DC) max./maxi. 1 A
courant nominal/Nominale
stroom/Inten-sidad nominal/
Corrente nominal
=(AC) 20 mA
courant de commutation/
ontactbelasting/Intensidad
de conmutación/Corrente de
omutação
=(DC) min./mini. 5 mA
=(DC) max./maxi. 20 mA
ATTENTION/ ATTENTIE
ATENCÍON/ ATENÇÃO
Après utilisation (> 24 V / > 20 mA),
une utilisation DDC ultérieure n'est
plus possible.
Na gebruik (> 24 V / > 20 mA) is een
latere DDC-toepassing niet meer
mogelijk.
Después de la utilización (> 24 V
/ > 20 mA) ya no es posible una
utilización DDC.
Depois de uma utilização (> 24 V
/ > 20 mA), uma utilização DDC
posterior não é mais possível.
P
N
Instrucciones de servicio
y de montaje
Interruptor automático por
caída de la alta presión de gas
y aire
GW ...A4, GW ...A4/2HP
[mbar]
¡C
+70
0
-15
¡C
+70
0
-15
¡C
+80
0
-30
Gas Gaz
IEC 529
IEC 529
Instruções de operação e
de montagem
Pressostato de alta pressão
para gás e ar
GW ...A4, GW ...A4/2HP
Pression de service maxi. / Max. bedri-
jfsdruk / Presión de servicio máxima /
Pressão de serviço máx.
GW 500 A4 (/2) HP p
= 2 bar@0,1-0,5 bar
max.
p
= 5 bar@0,15-0,5 bar
max.
GW 2000 A4 (/2) HP p
= 5 bar
max.
GW 6000 A4 (/2) HP p
= 8 bar
max.
Température ambiante
Omgevingstemperatuur
Temperatura ambiente
Temperatura ambiente
–15 °C ... +70 °C
Température du fluide
Mediumtemperatuur
Temperatura del medio
Temperatura do fluido
–15 °C ... +70 °C
Température de stockage
Opslagtemperatuur
Temperatura de almacenamiento
Te m p e ra t u ra p a ra a a r m a -
zenagem
–30 °C ... +80 °C
Famille/Familie/Familia/Família
1 + 2 + 3
Gaz jusqu'à max. 1,0 Vol % H2S
(humide +25 °C)
Gassen tot max. 1,0 vol % H2S
(vochtig +25 °C)
Gases hasta máx. 1,0 Vol % H2S
(húmedo, +25°C).
Gases até máx. 1,0 Vol % H2S
(húmido +25 °C)
Liquides sur demande
Vloeistoffen op aanvraag
Líquidos a petición
Líquidos sob encomenda
Protection / Afdichtingsnorm
Tipo de protección / Grau de
protecção
GW...A4 HP
IP 54 selon / volgens / según la
norma /segundo
IEC 529 (EN 60529)
GW...A4/2 HP
IP 65 selon / volgens / según la
norma /segundo
IEC 529 (EN 60529)
