Paso 14 - Montaje De Las Barras - Movement EDGE Manual De Montaje

MONTAJE

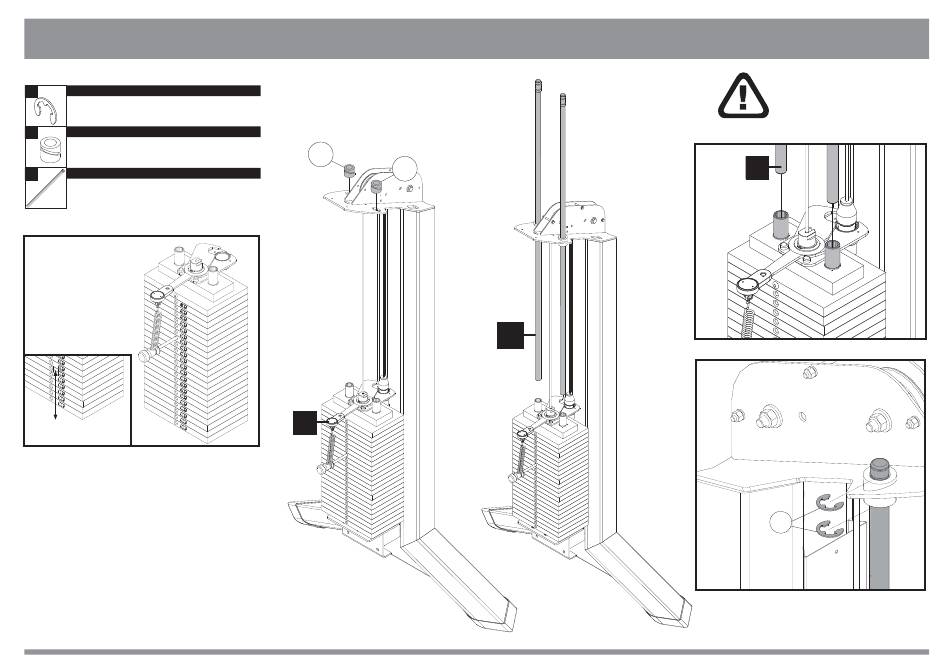

PASO 14 - MONTAJE DE LAS BARRAS

38
NOMBRE
Anillo de retencion
61
NOMBRE
Guia de la barra
Q
NOMBRE
Barras
Mantenga una distancia
de 10 mm entre el
orificio y el adhesivo
Cant.
4x
Cant.
2x
61
61
J
O
36
¡CUIDADO PARA NO
DAÑAR LOS BUJES
DE PLÁSTICO DEL TOP
PLATE!
Figura 15-1
O
Figura 15-2
38
