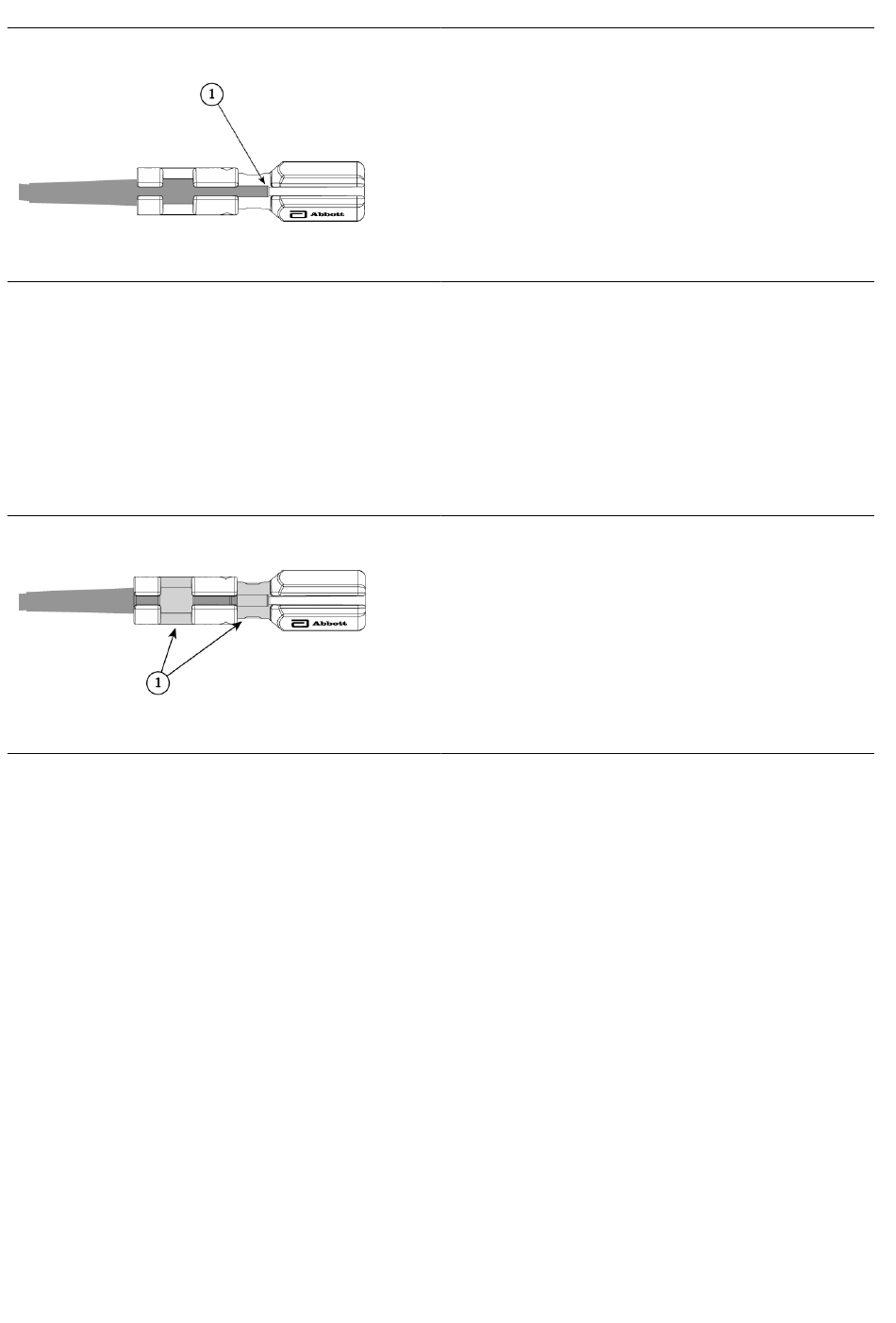

Figure 2. Outil de verrouillage de vis entièrement inséré
4. 4. Une fois le site de fixation sélectionné, maintenir le corps de la sonde immobile d'une main et tourner
l'outil de verrouillage de vis dans le sens de la flèche marquée « EXTEND HELIX » (sens horaire).
REMARQUE : voir les spécifications techniques pour le nombre approximatif de tours requis. Sur le
moniteur de radioscopie, la vis est enfoncée au-delà de l'anneau marqueur.
5. 5. Les câbles PSA peuvent être attachés dans les zones décrites ci-dessous.
Figure 3. Zones de fixation de câble PSA
6. 6. Si nécessaire, retirer la vis en maintenant le corps de la sonde immobile dans une main et en tournant
l'outil de verrouillage de vis dans la direction marquée « RETRACT HELIX » (sens antihoraire).
1. Entièrement inséré sur l'embout de connecteur 1.
1. 1. Zones de fixation
