1.
descripción general
1.1

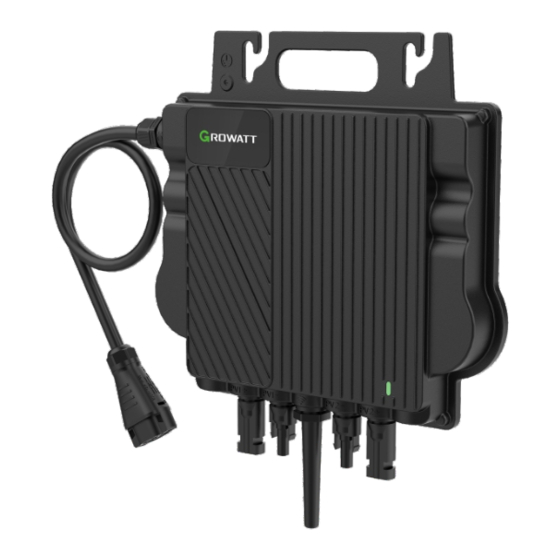

Descripción general de los microinversores
Y B CDE
Atención:
1. Este documento pretende servir como una guía de instalación rápida. Para obtener más información, consulte el Manual de instalación y funcionamiento.
2. Growatt no es responsable de los daños causados por un funcionamiento inadecuado.
1.2
Resumen del sistema
amplificador de wifi
Sistema de monitoreo
Router de wifi
teléfono inteligente
1.3 Accesorios
Breve guía de instalación del microinversor
NEO 600-1000M-X
Hola
Descripción
Y
B
Radiador
CC: 65114
C
D
Conexión fotovoltaica
a mi
F
Pared posterior
soporte
GRAMO
F GH
h
Hoyo en el suelo
Atención:
Si la señal de Wi-Fi es débil, instale un extensor de Wi-Fi en
un lugar adecuado entre el microinversor y el enrutador.
Hola
Descripción
Y
Cable de extensión fotovoltaica
B
Cable adaptador de CA
C
Herramienta de desconexión de cable de CA
D
Tornillo de tierra (M4*6)
a mi
Tornillo de montaje (M8*22)
Atención:
El instalador deberá preparar un cable de extensión fotovoltaica
y un cable de alimentación.
2.
Pasos de instalación
Atención:
El orden se puede ajustar según su plan de instalación.
Cable de energía
Paso 1: instale el microinversor NEO
A. Conecte el microinversor NEO al riel utilizando los accesorios recomendados por su proveedor de bastidores de paneles.
antena
GUIADO
Paso 2: Conecte a tierra el sistema
R. El cable de alimentación de CA tiene un conductor PE incorporado, que puede ser suficiente para una conexión a tierra adecuada.
B. En algunas áreas, se requiere un segundo conductor de protección para evitar el contacto con la corriente en caso de falla del conductor de protección
primario. Se puede lograr una conexión a tierra adicional conectando a tierra a través del orificio en el mango.
Paso 3: Conexión de módulos fotovoltaicos
A. Instale el microinversor NEO debajo de los módulos fotovoltaicos.
B. Conecte los cables de CC de los módulos fotovoltaicos a la entrada de CC del microinversor.
Paso 4: conecte el microinversor usando el cable adaptador de CA
A. Conecte el cable de alimentación al cable de alimentación. Asegúrese de escuchar un sonido de clic que indique una conexión estable.
B. Conecte el cable del adaptador de corriente a una toma de corriente para conectarlo a su red local.
128mm
4
M8
4
Llave de torsión
9Nm
ADVERTENCIA:
Asegúrese de que el microinversor y todas las conexiones
de CC y CA no estén expuestos a la luz solar directa, la
lluvia o la nieve. No instale el microinversor en el espacio
entre módulos fotovoltaicos. Mantenga una distancia
mínima de 15 mm entre el techo y la pared trasera del
microinversor para garantizar la ventilación y la
disipación del calor.
Atención:
1. Si el cable de CC es demasiado corto para la instalación, utilice un cable
de extensión de CC para conectar los módulos fotovoltaicos al
microinversor para evitar dañar las conexiones fotovoltaicas.
2. No conecte el cable CC positivo y negativo a dos
canales de entrada diferentes.
Hacer clic
