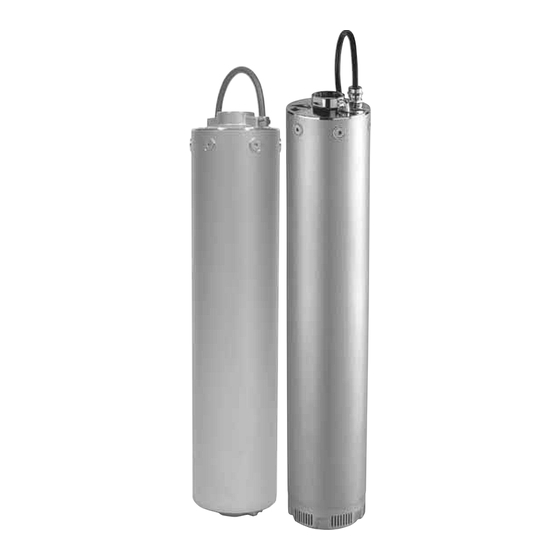

Electrobombas sumergidas monobloque de 5"

Publicidad

Idiomas disponibles
  • MX

Idiomas disponibles

  • MEXICANO, página 14

Enlaces rápidos

POMPE SOMMERSE MONOBLOCCO DA 5"
5" MONOBLOCK SUBMERSIBLE PUMPS
5" MONOBLOCK-TAUCHPUMPEN
ELECTROPOMPES IMMERGEES MONOBLOC DE 5"
ELECTROBOMBAS SUMERGIDAS MONOBLOQUE DE 5"
BOMBAS SUBMERSAS MONOBLOCO DE 5"
MONOBLOC DOMPELPOMPEN VAN 5 INCH
5" MONOBLOK-DYKPUMPER
DRÄNKBARA PUMPAR I 5" MONOBLOCK
ENBLOKKS PUMPE FOR NEDSENKNING, 5"
YKSILOHKOISET UPPOPUMPUT 5"
MANUALE D'USO E INSTALLAZIONE
INSTALLATION AND OPERATION MANUAL
BEDIENUNGS- UND INSTALLATIONSHANDBUCH
MANUEL D'INSTRUCTIONS POUR L'EMPLOI ET L'INSTALLATION
MANUAL DE USO E INSTALACIÓN
MANUAL DE USO E INSTALAÇÃO
GEBRUIKS- EN INSTALLATIEHANDLEIDING
BRUGER- OG INSTALLATIONSVEJLEDNING
HANDBOK FÖR INSTALLATION OCH ANVÄNDNING
HÅNDBOK FOR INSTALLASJON OG BRUK
KÄYTTÖ- JA ASENNUSOHJE
