Junta de rotura

PRECAUCIÓN: Sujete siempre la barra de soporte de forma que pueda contrarrestar las fuerzas de
roscado y evitar sobrecargas en la junta de rotura del palpador.
Barra de
soporte
B
C
Llaves allen de 2 mm,
de 1 Nm a 1,2 Nm
Llaves allen de 3 mm,
de 2,5 Nm a 2,7 Nm

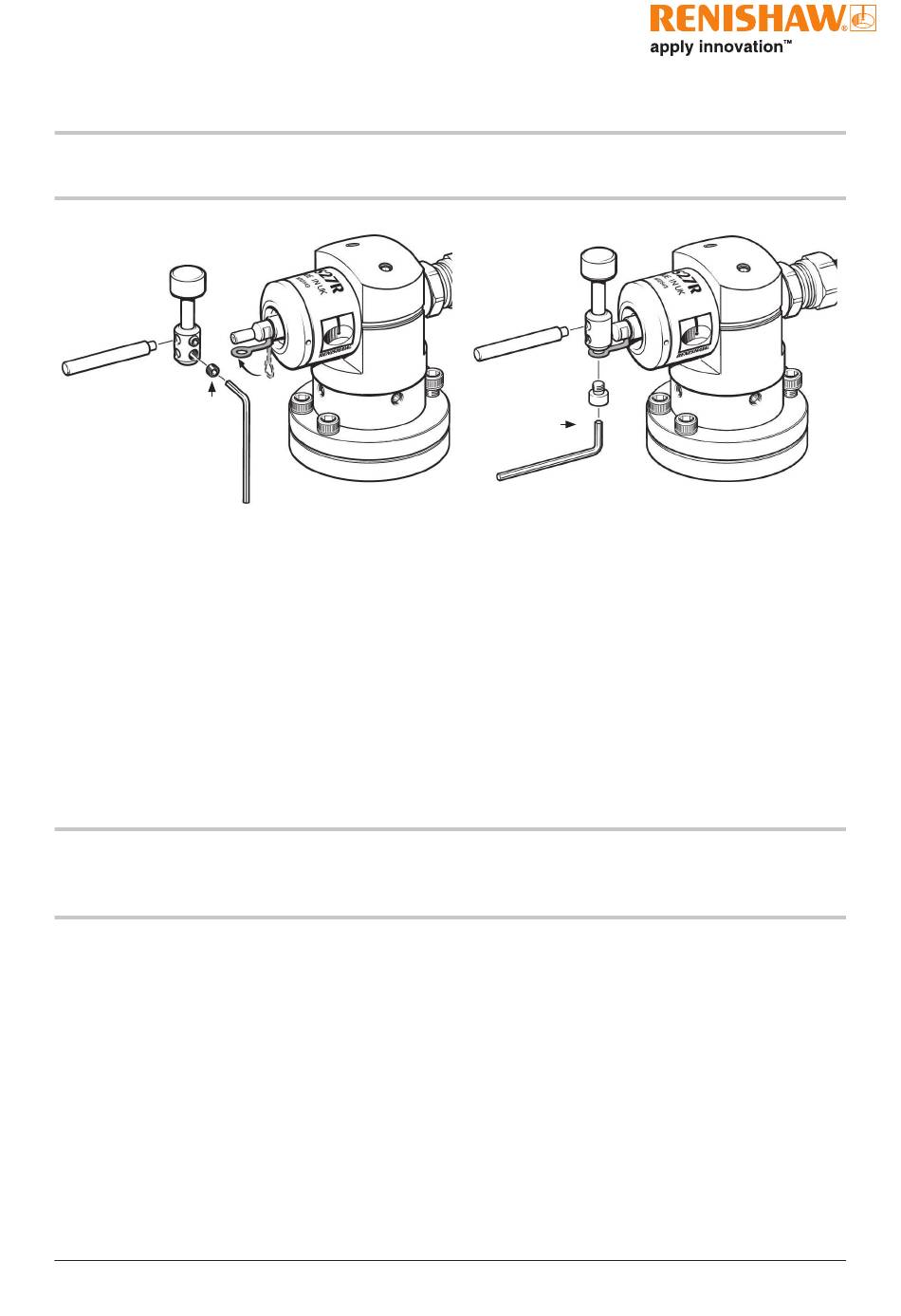

Palpador y soporte

Coloque el palpador y el soporte en la junta de rotura y ponga el tornillo de sujeción de punta cónica B sin
apretarlo.
Pase el tornillo C por la unión de seguridad y colóquelo en el soporte del palpador.

Cambio de la junta de rotura

Retire las partes rotas y repita la secuencia mostrada arriba.
NOTA: Las versiones anteriores del sistema TS27R se suministraban con prisioneros de punta cónica y
una junta de rotura distinta. Utilice únicamente los componentes más recientes suministrados con esta
sonda o en el kit de junta de rotura para máquinas ya instaladas.
