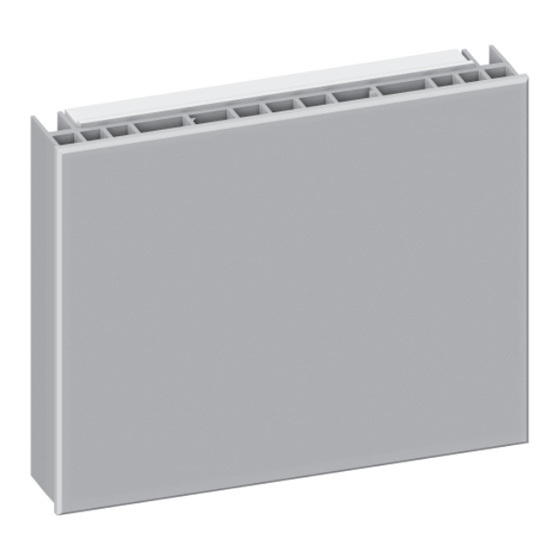

Lutron PHPM-PA-120-WH Manual Del Usuario

®
Módulo de alimentación eléctrica
de fase adaptable
• Proporciona control de atenuación para una zona de una carga
plena de iluminación de 16 A.
• Puede ser utilizado para atenuar elementos de tipo
incandescente, halógeno, electrónico de bajo voltaje,
magnético de bajo voltaje y neón / cátodo frío.
• La tecnología de fase adaptable selecciona automáticamente
atenuación de borde delantero o borde trasero para los
transformadores de bajo voltaje.
• Hasta tres módulos de alimentación eléctrica pueden ser
controlados con un solo atenuador (el C5-BMJ- solo controlará
un módulo).
• Utilice los modelos PHPM-WBX- para la entrada de
atenuadores de elementos fluorescentes de tres cables y los
modelos PHPM-PA- para la entrada de elementos de
dos cables.
• Los modelos PHPM-WBX- pueden ser utilizados en conjunto
con las aplicaciones de atenuación BCI-0-10 de 0-10 V Para
obtener más información consulte la Nota de aplicación Nº 516
(N/P 048516 de Lutron) en www.lutron.com
• Modelos disponibles para voltaje del control de 120 V~
únicamente o 220 - 277 V~.
• Modelos disponibles para voltaje de la carga de 120 V~
únicamente o 120 - 277 V~.
• Compatible con sistemas de 220/240 V~, que no sean de
CE. Para averiguar sobre aplicaciones específicas del sistema
póngase en contacto con Lutron.
• No se debe utilizar con cargas no atenuables.
Funciona con versiones de 120 V~ o 220-277 V~ de:
• Atenuadores empotrables de Lutron con cable neutro; vea la
lista aprobada en la Guía de especificaciones de atenuadores
e interruptores (N/P 3671746 de Lutron) en www.lutron.com
(consulte la sección Interfaces de cargas de iluminación)
• Equipos de control GRAFIK Eye QS *
• Equipos de control GRAFIK Eye serie 3000 **
• Paneles de atenuación LP, LCP y GP **
• Paneles de potencia remotos HomeWorks QS **
• Atenuador accionado desde línea HomeWorks QS
• Módulos de alimentación eléctrica de riel DIN HomeWorks QS
• Interfaz de EcoSystem C5-BMJ-XXX
• Controlador de dispositivos Energi Savr Node PRO LED+ de
fase adaptable
• Atenuadores de cable neutro RadioRA 2; consulte la lista
aprobada en la presentación de especificaciones (N/P 369225
de Lutron) en www.Lutron.com
• Atenuadores de cable neutro HomeWorks QS; consulte la lista
aprobada en la presentación de especificaciones (N/P 369305
de Lutron) en www.Lutron.com
• Atenuadores de cable neutro Caséta Wireless; consulte la lista
aprobada en la presentación de especificaciones (N/P 369987
de Lutron) en www.lutron.com
• Módulos de atenuación Vive PowPak de fase seleccionable;
consulte la presentación de especificaciones
(N/P 3691150 de Lutron) en www.lutron.com
* Para los modelos PHPM-PA, configure el tipo de carga a "módulo de
alimentación eléctrica".
** Para los modelos PHPM-PA, configure el tipo de carga a "incandescente".
†
Sólo utilice con este producto los modelos-PHPM WBX; no se
recomienda utilizar los modelos PHPM-PA.
P R E S E N TA C I Ó N D E E S P E C I F I C A C I O N E S
®
Nombre del trabajo:
Número
del trabajo:
Módulo de alimentación eléctrica de fase adaptable
†
Números de modelo:
Modelos y capacidades
Voltaje del Voltaje de la
1, 2 1, 2
control carga
120 V~ 120 V~
120 V~ 120 – 277 V~ 16 A
220 – 277 V~ 120 – 277 V~ 16 A
120 V~ 120 V~
120 V~ 120 – 277 V~ 16 A
220 – 277 V~ 120 – 277 V~ 16 A
1
Todos los voltajes son entre fase y neutro.
2 Para obtener una explicación de "voltaje del control" y "voltaje de la carga",
consulte la página 5.
3 Utilice los modelos PHPM-PA para atenuadores de elementos incandescentes/
halógenos y configure el tipo de carga del controlador a "módulo de
alimentación eléctrica" o "incandescente".
4
Utilice los modelos PHPM-WBX para atenuadores de tres cables de elementos
fluorescentes y configure el tipo de carga del controlador a "fluorescente".
Interfaces de potencia
369835h 1 12.14.21
Capacidad Número de modelo
3, 4
de carga
16 A PHPM-PA-120-WH
PHPM-PA-DV-WH
PHPM-PA-277 / DV
16 A PHPM-WBX-120-WH
PHPM-WBX-DV-WH
PHPM-WBX-277 / DV
