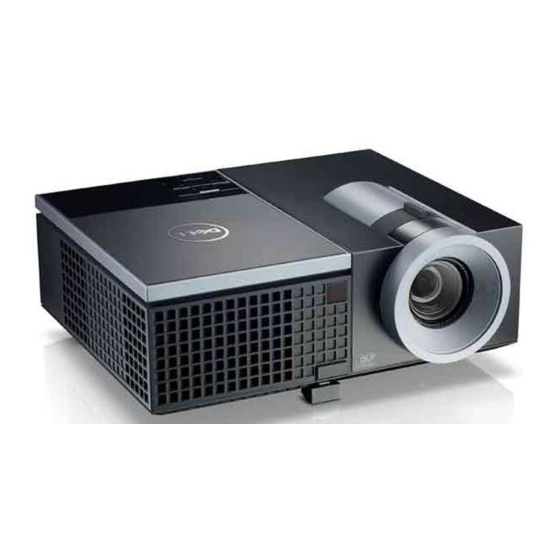

Proyector Dell™ 4220/4320
Guía del usuario

Publicidad

loading

Manuales relacionados para Dell 4220

Resumen de contenidos para Dell 4220

  • Página 1 Proyector Dell™ 4220/4320 Guía del usuario...
  • Página 2 Dell Inc. Marcas comerciales que aparecen en este documento: Dell y el logotipo de DELL son marcas registradas de Dell Inc.; DLP y el logotipo de DLP son marcas registradas de T ;...
  • Página 3 Contenido El proyector Dell ....Información general del proyector ..Conexión del proyector .
  • Página 4 Opciones de instalación profesional: instalación para manejar una pantalla automática ..Conexión con la caja de control RS232 comercial Uso del proyector ....Encendido del proyector .
  • Página 5 ....Instalar el software de aplicación inalámbrica de Dell en su PC ....
  • Página 6 Especificaciones ....Contacto con Dell ....Apéndice: Glosario .

  • Página 7: El Proyector Dell

    El proyector Dell El proyector incluye todos los elementos que se muestran a continuación. Asegúrese de tenerlos todos y póngase en contacto con Dell™ en caso de que falte alguno de ellos. Contenido del paquete Cable de alimentación Cable VGA de 1,8 m (VGA a VGA) Maletín de transporte...

  • Página 8: Información General Del Proyector

    Asegúrese de que el proyector está montado en una zona bien ventilada. No bloquee las ranuras de ventilación ni aberturas del proyector. El proyector Dell...
  • Página 9 • Kit recomendado para montar el proyector en el techo (N/P: C3505). Para obtener más información, consulte el sitio Web de soporte técnico de Dell en support.dell.com. • Para obtener más detalles, consulte la información de seguridad suministrada con el proyector.

  • Página 10: Conexión Del Proyector

    Conexión del proyector 9 10 11 Conector USB (tipo A) WiFi Conector de vídeo compuesto 12 Ranura para el cable de seguridad Conector de S-Video Salida VGA-A (ciclo monitor) 13 Conector de salida de audio Conector de entrada VGA A 14 Conector de entrada de audio B (D-sub) Conector de entrada VGA B...

  • Página 11: Instalar La Llave Inalámbrica Opcional

    Consulte la sección "Instalación de la funcionalidad de red inalámbrica" en la página 59. La llave inalámbrica no se suministra con el proyector 4220/4320. Puede adquirirla en el sitio Web de Dell en www.dell.com.

  • Página 12: Conexión De Un Equipo Mediante Un Cable Vga

    Conexión a su PC Conexión de un equipo mediante un cable VGA Cable de alimentación Cable VGA a VGA Cable USB-A a USB-B NOTA: El cable Mini-USB no se suministra con el proyector. NOTA: Conecte el cable Mini USB si desea utilizar las funciones Página anterior y Página siguiente del mando a distancia.

  • Página 13: Conexión Derivada Del Monitor Mediante Cables Vga

    Conexión derivada del monitor mediante cables VGA Cable de alimentación Cable VGA a VGA NOTA: Solamente se suministra un cable VGA con el proyector. Puede adquirir un cable VGA adicional a través del sitio Web de Dell en www.dell.com. Conexión del proyector...

  • Página 14: Conectar Un Equipo Con Un Cable Rs232

    Conectar un equipo con un cable RS232 Cable de alimentación Cable RS232 NOTA: El cable RS232 no se suministra con el proyector. Consulte a un instalador profesional para conseguir el cable y el programa de control remoto por RS232. Conexión del proyector...

  • Página 15: Conexión De Un Equipo Mediante El Cable Usb

    Conexión de un equipo mediante el cable USB Cable de alimentación Cable USB-A a USB-B NOTA: Conectar y listo. Solamente se suministra un cable USB con el proyector. Puede adquirir un cable USB adicional a través del sitio Web de Dell en www.dell.com. Conexión del proyector...

  • Página 16: Conexión A Su Pc De Forma Inalámbrica

    Conexión a su PC de forma inalámbrica NOTA: El equipo debe contar con un conector inalámbrico y se debe configurar correctamente para detectar otra conexión inalámbrica. Consulte la documentación de su PC para saber cómo configurar la conexión inalámbrica. NOTA: Se debe instalar una llave inalámbrica en el proyector si desea utilizar la conexión en red inalámbrica.

  • Página 17: Conexión A Un Reproductor De Dvd

    Cable de S-Vídeo NOTA: El cable de S-video no se suministra con el proyector. Puede adquirir el alargador de S-Vídeo de 15,24 m o 30,48 m (50 ó 100 pies) a través del sitio Web de Dell en www.dell.com. Conexión del proyector...

  • Página 18: Conexión De Un Reproductor De Dvd Mediante Un Cable De Vídeo Compuesto

    El cable de vídeo compuesto no se suministra con el proyector. Puede adquirir el alargador de vídeo compuesto de 15,24 m o 30,48 m (50 ó 100 pies) a través del sitio Web de Dell en www.dell.com. Conexión del proyector...
  • Página 19 El cable VGA a vídeo compuesto no se suministra con el proyector. Puede adquirir el alargador de VGA a vídeo compuesto de 15,24 m o 30,48 m (50 ó 100 pies) a través del sitio Web de Dell en www.dell.com. Conexión del proyector...

  • Página 20: Conexión De Un Reproductor De Dvd Mediante Un Cable Hdmi

    Conexión de un reproductor de DVD mediante un cable HDMI Cable de alimentación Cable HDMI NOTA: El cable HDMI no se suministra con el proyector. Puede adquirir el cable HDMI en el sitio Web de Dell en www.dell.com. Conexión del proyector...

  • Página 21: Conexión A Una Rea De Área Local

    RJ45. Red de área local (LAN) Cable de alimentación Cable RJ45 NOTA: El cable RJ45 no se suministra con el proyector. Puede adquirir el cable HDMI en el sitio Web de Dell en www.dell.com. Conexión del proyector...

  • Página 22: Opciones De Instalación Profesional: Instalación Para Manejar Una Pantalla Automática

    Opciones de instalación profesional: instalación para manejar una pantalla automática Cable de alimentación Enchufe de 12 VCC Pantalla de proyección motorizada NOTA: Utilice el enchufe de 12 VCC de 1,7 mm (ID) x 4,00 mm (OD) x 9,5 mm (eje) para conectar la pantalla automática al proyector.

  • Página 23: Conexión Con La Caja De Control Rs232 Comercial

    Conexión con la caja de control RS232 comercial Cable de alimentación Cable RS232 Caja de control RS232 comercial NOTA: El cable RS232 no se suministra con el proyector. Póngase en contacto con un técnico profesional para obtener el cable. Conexión del proyector...

  • Página 24: Uso Del Proyector

    Uso del proyector Encendido del proyector NOTA: Encienda el proyector antes de encender la fuente (PC, reproductor de DVD, etc.). La luz del botón Alimentación parpadea de color azul hasta que lo pulsa. Retire la tapa de la lente. Conecte el cable de alimentación y los cables de señal correspondientes al proyector.

  • Página 25: Ajuste De La Imagen Proyectada

    Presione de nuevo el botón Alimentación. Los ventiladores de refrigeración continuarán funcionando durante 120 segundos. Para apagar rápidamente el proyector, presione el botón Alimentación y manténgalo presionado durante 1 segundo mientras los ventiladores de refrigeración del proyector siguen funcionando. NOTA: Antes de encender de nuevo el proyector, espere 60 segundos para dejar que la temperatura interna se estabilice.

  • Página 26: Disminución De La Altura Del Proyector

    Disminución de la altura del proyector Presione el botón Elevador. Baje el proyector y, a continuación, suelte el botón para bloquear el pie del elevador en su posición. Botón del elevador Pie del elevador (ángulo de inclinación: 0 a 9,5 grados) Rueda de ajuste de la inclinación Uso del proyector...

  • Página 27: Ajuste Del Enfoque Y Zoom Del Proyector

    Ajuste del enfoque y zoom del proyector PRECAUCIÓN: Para evitar daños en el proyector, asegúrese de que la lente de zoom y el pie del elevador están completamente retraídos antes de trasladar o colocar el proyector en su maletín de transporte. Gire la lengüeta de zoom para alejar o acercar la imagen.

  • Página 28: Ajuste Del Tamaño De La Imagen De Proyección

    Ajuste del tamaño de la imagen de proyección 4220 Uso del proyector...
  • Página 29 4320 Uso del proyector...
  • Página 30 Uso del proyector...
  • Página 31 4220 Máx. 37" 92" 154" 215" 277" 307" (93,98 cm) (233,68 cm) (391,16 cm) (546,10 cm) (703,58 cm) (779,78 cm) Pantalla (diagonal) Mín. 30,8" 77" 128" 179" 231" 256" (78,23 cm) (195,58 cm) (325,12 cm) (454,66 cm) (586,74 cm) (650,24 cm) Máx.

  • Página 32: Uso Del Panel De Control

    Uso del panel de control Luz de advertencia Si el indicador ámbar LÁMPARA está encendido LÁMPARA o parpadea, puede deberse a uno de los siguientes problemas: • La lámpara está alcanzando el final de su período de vida útil • El módulo de la lámpara no está correctamente instalado •...
  • Página 33 Alimentación Enciende o apaga el proyector. Para obtener más información, consulte las secciones "Encendido del proyector" en la página 24 y "Apagado del proyector" en la página 24. Arriba / Ajuste de Presione este botón para recorrer los elementos clave del menú...

  • Página 34: Uso Del Mando A Distancia

    Uso del mando a distancia Enciende o apaga el proyector. Para obtener más Alimentación información, consulte las secciones "Encendido del proyector" en la página 24 y "Apagado del proyector" en la página 24. Presione este botón para confirmar la selección de Aceptar un elemento.
  • Página 35 Presione este botón para recorrer los elementos del Abajo menú en pantalla (OSD). Láser Apunte a la pantalla con el mando a distancia y mantenga presionado el botón de láser para activar la luz láser. ADVERTENCIA: no mire al punto del láser cuando esté...
  • Página 36 14 Pantalla en blanco Presione este botón para ocultar o mostrar la imagen. 15 Arriba Presione este botón para recorrer los elementos del menú en pantalla (OSD). 16 Izquierda Presione este botón para recorrer los elementos del menú en pantalla (OSD). 17 Menú...

  • Página 37: Instalar Las Pilas Del Mando A Distancia

    Instalar las pilas del mando a distancia NOTA: Quite las pilas del mando a distancia cuando no lo utilice. Presione la lengüeta para levantar la tapa del compartimento. Compruebe las marcas de polaridad (+/-) de las pilas. Inserte las pilas y alinee su polaridad correctamente conforme a las marcas del compartimento de las mismas.

  • Página 38: Alcance De Funcionamiento Del Mando A Distancia

    Alcance de funcionamiento del mando a distancia Ángulo Alcance de funcionamiento Ángulo ±20° Distancia 7m/22,97pies Ángulo NOTA: El alcance de funcionamiento real puede ser ligeramente diferente al indicado en el diagrama. Las pilas gastadas también impedirán que el mando a distancia haga funcionar correctamente el proyector.

  • Página 39: Uso Del Menú En Pantalla

    • Para salir del menú OSD, presione el botón Menú del panel de control o del mando a distancia directamente. NOTA: La estructura y conjuntos del menú OSD son idénticos para el modelo 4220 y el modelo 4320. FUENTE DE ENTRADA El menú Fuente de entrada permite seleccionar la fuente de entrada del proyector. VGA-A—Presione para detectar una señal VGA-A.

  • Página 40: Fuente De Entrada - Inal/Usb

    /USB—Presione para activar el menú Fuente de entrada – Inal/USB. NOTA: Puede utilizar la función Inal/USB después de activar la opción Inal/USB. FUENTE DE ENTRADA – INAL/USB El menú Fuente de entrada – Inal/USB permite activar las opciones Pantalla inalámbrica, Pantalla USB y Visor USB. —Presione para obtener acceso a la pantalla Guía ANTALLA INALÁMBRICA...

  • Página 41: Modo Vídeo

    BRILLO/CONTRASTE El menú Brillo/Contraste permite ajustar la configuración del brillo y contraste del proyector. —Utilice para ajustar el brillo de la imagen. RILLO —Utilice para ajustar el contraste de la pantalla. ONTRASTE NOTA: Si ajusta la configuración de Brillo y Contraste, el proyector cambiará automáticamente a Modo personal.

  • Página 42: Configuración Avanzada

    VOLUMEN El menú Volumen permite ajustar la configuración del volumen del proyector. —Presione para subir el volumen y para bajarlo. OLUMEN ENTRADA DE AUDIO El menú Entrada de audio permite seleccionar la fuente de entrada de audio. Las opciones disponibles son: Audio-A, Audio-B, Audio C, HDMI y Inal/LAN. CONFIGURACIÓN AVANZADA El menú...

  • Página 43: Intensidad Blanco

    PC)— Seleccione esta opción y presione para activar ONFIG IMAGEN la configuración de la pantalla. El menú de configuración de la imagen ofrece las siguientes opciones: — Permite ajustar la temperatura de color. La pantalla DE COLOR tendrá un aspecto más frío con mayor temperatura de color y más cálido con menor temperatura de color.
  • Página 44 — Permite ajustar la temperatura de color. La pantalla DE COLOR tendrá un aspecto más frío con mayor temperatura de color y más cálido con menor temperatura de color. Al ajustar los valores en el menú Ajustar color, se activa el modo Personal. Los valores se guardan en el modo Personal.

  • Página 45: Posición Horizontal

    VGA— Seleccione Activar o Desactivar la función de salida VGA en ALIDA el estado de espera del proyector. el valor predeterminado es Desactivar. PC)— Seleccione esta opción y presione para activar ONFIG PANT la configuración de la pantalla. El menú de configuración de la pantalla ofrece las siguientes opciones: —...

  • Página 46: Navegación De Zoom

    —Presione para activar el AVEGACIÓN DE ZOOM menú Navegación de zoom. Utilice para navegar por la pantalla de proyección. 3D— Seleccione Activar para iniciar la función de ISUALIZACIÓN visualización 3D (el valor predeterminado es Desactivar). NOTA: 1. Si desea crear una experiencia 3D, necesitará algunos otros componentes, entre los que se encuentran los siguientes: Equipo de sobremesa o portátil con una tarjeta gráfica con búfer cuádruple y salida de señal de 120 Hz.

  • Página 47: Relación Aspecto

    )— Seleccione esta opción y presione para ONFIG PANT ÍDEO activar la configuración de la pantalla. El menú de configuración de la pantalla ofrece las siguientes opciones: — permite seleccionar la relación de aspecto para ajustar ELACIÓN ASPECTO cómo aparece la imagen. Opciones disponibles: Origen, 16:9 y 4:3. •Origen —...
  • Página 48 Contenido 3D. Consulte la "Nota 4". Reproductor 3D (Ejemplo: reproductor estereoscópico...) 2. Habilite la función 3D cuando satisfaga cualquiera de las condiciones que se mencionan a continuación: Equipo de sobremesa o portátil con tarjeta gráfica, capaz de generar una señal de salida de 120 Hz a través del cable VGA o HDMI.

  • Página 49: Corregir Dist .

    NTSC. — La opción predeterminada de papel tapiz es Logo APTURA DE PANTALLA Dell. También puede seleccionar la opción Captura de pantalla para capturar lo que se muestra la pantalla. Aparecerá el siguiente mensaje en la pantalla. NOTA: Para capturar una imagen completa, asegúrese de que la señal...
  • Página 50 Puede habilitar o deshabilitar la función Modelo de menú seleccionando Desactivar, 1 o 2. De igual modo puede invocar la función Modelo de menú 1 pulsando y manteniendo presionados los botones panel de control simultáneamente durante 2 segundos. De igual modo puede invocar la función Modelo de menú...

  • Página 51: Configuración Lan

    LAN— Seleccione esta opción y presione para activar la ONFIGURACIÓN configuración de LAN. El menú de configuración de LAN ofrece las siguientes opciones: LAN— Seleccione Activar para activar la función Modo IERLESS Y inalámbrico y LAN. DHCP— Si hay un servidor DHCP en la red a la que está conectado el proyector, la dirección IP se adquirirá...
  • Página 52 Utilice los botones para seleccionar la opción. Utilice los botones para establecer el valor. Cuando la configuración esté completa, presione el botón para salir. 3. Una vez establecidas las opciones Dirección IP, Máscara de subred, Pasarela y DNS, seleccione Almacén y presione el botón para almacenar la configuración.

  • Página 53: Configuración De Menú

    — Presione para guardar los cambios realizados en la LMACÉN configuración inalámbrica. NOTA: 1. Utilice el botón para seleccionar Dirección IP, Máscara de subred, Pasarela, DNS y Almacén. 2. Presione el botón para entrar en Dirección IP, Máscara de subred, Pasarela o DNS para establecer el valor. (La opción de selección se resalta en azul) Utilice los botones para seleccionar la opción.
  • Página 54 Al habilitar la función Clave aparecerá una pantalla de cambio. Escriba un número de cuatro dígitos y presione Pantalla de contraseña del modelo 4320 Pantalla de contraseña del modelo 4220 c Para confirmar la clave, escríbala de nuevo. Uso del proyector...
  • Página 55 2 Si la clave especificada es incorrecta, tendrá otras dos oportunidades. Tras tres intentos fallidos, el proyector se apagará automáticamente. NOTA: Si olvida la clave, póngase en contacto con DELL™ o con el personal de servicio técnico cualificado. 3 Para deshabilitar la función de clave, seleccione la opción Deshabilitar y cerrar la función.
  • Página 56 .— Seleccione esta opción y presione para activar la configuración ALIM de potencia. El menú de configuración de alimentación ofrece las siguientes opciones: —Seleccione Activar para apagar el proyector pulsando una PAGADO RÁPIDO sola vez el botón Encendido y apagado. Esta función permite al proyector apagarse rápidamente acelerando la velocidad del ventilador.
  • Página 57 —Presione y seleccione la opción Confirmar para HORAS restablecer las horas de la lámpara. —El menú Información muestra la configuración actual NFORM PPROYECTOR del proyector 4220 o 4320. Uso del proyector...
  • Página 58 IDIOMA Permite establecer el idioma del menú OSD. Presione para activar el menú Idioma. AYUDA Si tiene problemas con el proyector, puede acceder al menú Ayuda para solucionar problemas. Uso del proyector...

  • Página 59: Instalación De La Funcionalidad De Red Inalámbrica

    Microsoft Internet Explorer 6.0 ó 7.0 (recomendado), Firefox 1.5 ó 2.0 y Safari 3.0 y posterior NOTA: Los pasos para la instalación de la funcionalidad de red inalámbrica son idénticos para el modelo 4220 y el modelo 4320. Uso del proyector...

  • Página 60: Habilitar La Funcionalidad Inalámbrica En El Proyector

    Habilitar la funcionalidad inalámbrica en el proyector Para utilizar el proyector de forma inalámbrica, es necesario realizar los pasos siguientes: Instale la llave inalámbrica opcional. Consulte la sección "Instalar la llave inalámbrica opcional" en la página 11. Conecte el cable de alimentación a la toma de corriente eléctrica y presione el botón de encendido.
  • Página 61 Aparecerá la pantalla Guía inalámbrica del proyector que se muestra a continuación: NOTA: Si la conexión está deshabilitada, siga los pasos que se indican a continuación para configurarla: CONFIGURACIÓN AVANZADA Conf. Inal. Inalámbrico Conectado. La fuente de entrada de imagen cambiará automáticamente a la pantalla inalámbrica cuando se seleccione la opción Inalámbrica en este paso.

  • Página 62: Instalar El Software Para La Aplicación Inalámbrica En Su Pc

    Conecte el equipo a la red inalámbrica del proyector 4220 ó 4320. NOTA: • Su PC debe tener función de red inalámbrica para detectar la conexión. • Cuando se conecte a la red del proyector 4220 o 4320, perderá la conexión inalámbrica con otras redes inalámbricas. ®...
  • Página 63 (la dirección predeterminada es 192.168.100.10) de la pantalla del proyector en la barra de direcciones del explorador. La página Administración Web del proyector 4220 o 4320 se abrirá. La primera vez, haga clic en Descargar. Seleccione el sistema operativo apropiado y, a continuación, haga clic en Descargar.
  • Página 64 Haga clic en Ejecutar para continuar con la instalación de un solo paso del software. NOTA: Si lo desea, puede guardar el archivo e instalarlo en otro momento. Para ello, haga clic en Guardar. NOTA: Si no puede instalar la aplicación porque no tiene los derechos adecuados en el equipo, póngase en contacto con el administrador de red.

  • Página 65: Iniciar La Aplicación Inalámbrica

    Iniciar la aplicación inalámbrica Una vez completada la instalación, el software de la aplicación inalámbrica del modelo 4220 ó 4320 se iniciará y buscará el proyector automáticamente. Aparecerá la pantalla siguiente: Iniciar sesión Para comunicarse con el proyector, inserte el código de inicio de sesión proporcionado en el paso 6 de la sección "Instalación de la funcionalidad de red...
  • Página 66 Modo de proyección Elemento Descripción Barra de estado Muestra la información IP y del CÓDIGO DE INICIO DE SESIÓN. Menú Haga clic para activar el menú de la aplicación. Botón Minimizar Haga clic para minimizar la aplicación. Botón Cerrar Haga clic para salir de la aplicación. Modo Estado Modo de Haga clic para activar el modo de...
  • Página 67 Proyección de la presentación • Para proyectar la presentación, haga clic en cualquiera de los botones de proyección • Para pausar la presentación, haga clic en . El color del icono cambiará a verde. • Para continuar con la presentación, haga clic de nuevo en •...
  • Página 68 <75% <=100% NOTA: El porcentaje de variación de la pantalla se basa en una resolución de 1024 x 768. Ejemplo: al mostrar un clip de vídeo de 320 x 240 en un equipo de escritorio de 1024 x 768, la variación de la pantalla es del 9,8%. La tasa de fotogramas real podría ser diferente en función de diversos factores, como el entorno de la red, el contenido de la imagen, las condiciones de la señal, las ubicaciones y el rendimiento del procesador.

  • Página 69: Instalación De Presentation To Go (Ptg)

    NOTA: Los pasos para la instalación de la funcionalidad Presentation to Go (PtG) son idénticos para el modelo 4220 y el modelo 4320. Para utilizar el visor USB, es necesario completar los pasos siguientes: "La opción "Modo inalámbrico y LAN" y el valor predeterminado "Conexión inalámbrica"...

  • Página 70: Visor Ptg

    Visor PtG El sistema permanecerá en esta página cuando esté preparado. Visor de fotos Uso del proyector...

  • Página 71: Introducción A Las Funciones Ptg Y Fotografía

    Introducción a las funciones PtG y Fotografía Muestre los archivos PtG y de fotografía válidos que se encuentran almacenados en el disco USB. NOTA: Si solamente se detecta un disco, el sistema pasará por alto este paso. Información general de PtG Uso del proyector...

  • Página 72: Información General De Fotografía

    Información general de Fotografía NOTA: Se admiten 14 idiomas en el formato del nombre de archivo de fotografía (idiomas: inglés, holandés, francés, alemán, italiano, japonés, coreano, polaco, portugués, ruso, chino simplificado, español, sueco y chino tradicional). Introducción a los botones Utilice los botones Arriba, Abajo e Izquierda para desplazarse y el botón panel de control o del mando a distancia del proyector para realizar selecciones.

  • Página 73: Configurar Ptg Converter - Lite

    Configurar PtG Converter - Lite Siga las instrucciones de la pantalla para completar la configuración. Uso del proyector...

  • Página 74: Aplicación Ptg Converter - Lite

    Aplicación PtG Converter - Lite Inicie "PtG Converter - Lite". Aparecerá la pantalla siguiente: Haga clic en para iniciar la conversión. Seleccione el archivo de PowerPoint que desea convertir. Haga clic en el botón Examinar para seleccionar la ubicación de almacenamiento y, a continuación, presione Aceptar.

  • Página 75: Instalación De La Proyección De Audio

    NOTA: Los pasos para la configuración de la proyección de audio son idénticos para el modelo 4220 y el modelo 4320. Siga estos pasos para configurar la función de proyección de audio: Uso del proyector...

  • Página 76: Habilitar La Funcionalidad Inalámbrica O Lan En El Proyector

    Conf. Inal. Inalámbrico Conectado. NOTA: Si quiere utilizar la conexión inalámbrica para el proyector 4220 o el proyector 4320, deberá instalar la llave inalámbrica opcional. Consulte la sección "Instalar la llave inalámbrica opcional" en la página 11. Uso del proyector...

  • Página 77: Instalar El Software De Aplicación Inalámbrica De Dell En Su Pc

    Anote los datos que aparecen en CÓDIGO DE INICIO DE SESIÓN, NOMBRE DE RED (SSID) y DIRECCIÓN IP. Necesitará esta información para iniciar sesión más tarde. Instalar el software de aplicación inalámbrica de Dell en su PC Conecte el cable LAN al proyector y al equipo. Uso del proyector...
  • Página 78 NOTA: Si ha instalado en el proyector la llave inalámbrica opcional, también podrá seleccionar la conexión inalámbrica. Consulte la sección "Conexión inalámbrica" en la página 62. ® apagar NOTA: Se recomienda todos los proxies. (En Microsoft Windows 7: haga clic en Panel de control Opciones de Internet Conexiones Configuración de LAN)

  • Página 79: Iniciar Sesión

    Para comunicarse con el proyector, inserte el código de inicio de sesión (consulte el paso 4) y, a continuación, haga clic en "Aceptar". Pantalla de inicio de Pantalla de inicio de sesión del modelo 4320 sesión del modelo 4220 Uso del proyector...
  • Página 80 Si la dirección IP no se detecta, escriba la dirección IP que aparece en la esquina inferior izquierda de la pantalla inalámbrica. Ahora ha iniciado sesión en la aplicación inalámbrica de 4220 o de 4320. Presione el botón "Reproducir" en la aplicación para iniciar la proyección inalámbrica o mediante LAN.

  • Página 81: Instalación De La Transmisión De Vídeo

    NOTA: Los pasos para la configuración de la transmisión de vídeo son idénticos para el modelo 4220 y el modelo 4320. Formato admitido de transmisión de vídeo Formato de Formato de vídeo...
  • Página 82 Consulte el paso 9 de la sección “Instalación de la proyección de audio” para iniciar sesión en la aplicación. Ahora ha iniciado sesión en la aplicación inalámbrica de 4220 o de 4320. Haga clic en el botón "Modo Vídeo" para cambiar la pantalla del Modo Vídeo.

  • Página 83: Gestionar El Proyector Mediante La Administración Web

    IP . Ahora puede obtener acceso al sistema de administración Web y administrar el proyector desde una ubicación remota. NOTA: La gestión y conjuntos de Web son idénticos para el modelo 4220 y el modelo 4320. Página principal • Obtenga acceso a la página principal del sistema de administración Web especificando la dirección IP del proyector en el explorador Web.
  • Página 84 Descarga del software de aplicación inalámbrica Consulte también la sección "Instalación de la funcionalidad de red inalámbrica" en la página 59. Haga clic en el botón Descargar del sistema operativo correspondiente de su PC. Uso del proyector...
  • Página 85 Control de conferencias Esta opción permite realizar presentaciones de conferencia de diferentes fuentes sin utilizar cables con el proyector. También le permite controlar cómo aparecerá cada una de las presentaciones en la pantalla. NOTA: Sin el control de reproducción de conferencias, el último usuario en presionar el botón "Reproducir"...

  • Página 86: Administración De Propiedades

    Administración de propiedades Administración Se necesita una clave de administrador para obtener acceso a la página Administración. • Contraseña de administrador: Especifique la clave de administrador y haga clic en Iniciar sesión. La clave predeterminada es "admin". Para cambiar la clave, consulte la sección "Cambiar contraseñas"...
  • Página 87 Estado del sistema Muestra la siguiente información: Estado de la red, Estado de la conexión y Estado del proyector. Uso del proyector...
  • Página 88 Configuración de red Consulte la sección relacionada con el menú OSD en la página 51. Configuración IP • Elija la opción Obtener una dirección IP automáticamente para asignar una dirección IP automáticamente al proyector, o la opción Use la siguiente dirección IP para asignar una dirección IP manualmente.
  • Página 89 • Elija la opción Activar para configurar las opciones Región, SSID, Transmisión SSID, Canal, Encryption y Clave. Elija Deshabilitar para deshabilitar la configuración inalámbrica. SSID: 32 caracteres como máximo. Encryption: puede Deshabilitar la clave WPA o seleccionar una clave de 64 ó...
  • Página 90 Configuración de proyección Configuración de proyección • Resolución: Permite seleccionar la resolución. Opciones disponibles: XGA (1024 x 768) y WXGA (1280 x 800). • Código de inicio de sesión: Seleccione cómo desea que el proyector genere el código de inicio de sesión. Hay tres opciones: •...
  • Página 91 Esta página le permite cambiar la clave del administrador. • Insertar nueva contraseña: Especifique la clave nueva. • Confirmar nueva contraseña: Especifique la clave de nuevo y haga clic en Aplicar. NOTA: Póngase en contacto con Dell si olvida la contraseña de administrador. Uso del proyector...
  • Página 92 Restablecer valores predeterminados Haga clic en el botón Aplicar para restaurar los valores predeterminados de fábrica de la configuración inalámbrica y de red. Uso del proyector...

  • Página 93: Actualizar

    Actualizar Utilice la página Actualizar firmware para actualizar el firmware inalámbrico del proyector. NOTA: Deshabilite y habilite la opción Funcionalidad inalámbrica/Red mediante el menú OSD para reiniciar la tarjeta de red para el proyector cuando la actualización de firmware se realice correctamente. Para iniciar la actualización del firmware, realice los pasos siguientes: Presione Examinar para seleccionar el archivo para realizar la actualización.
  • Página 94 Panel de control del proyector Información del proyector • Estado del proyector: Hay cinco estados: Lámpara encendida, Espera, Ahorro de energía, Enfriamiento y Calentamiento. Haga clic en Actualizar para actualizar el estado y la configuración de control. • Anorro de energía: La opción de ahorro de energía se puede establecer en Desactivar, 30, 60 90 ó...
  • Página 95 Control de imagen • Modo de funcionamiento: Permite seleccionar el modo de funcionamiento. Las dos opciones disponibles son: Modo normal y Modo ECO. • Modo Proyector: Permite seleccionar el modo del proyector, dependiendo de cómo se monte este. Hay cuatro modos de proyección: Proyección frontal- Escritorio, Proyección frontal-Montaje en el techo, Proyección posterior- Escritorio y Proyección posterior-Montaje en el techo •...
  • Página 96 Configuración de alertas Aviso por correo electrónico • Aviso por correo electrónico: Puede establecer si desea recibir notificación por correo electrónico (Habilitar) o (Deshabilitar). • Para/Cc/De: Puede establecer la dirección de correo electrónico del remitente (De) y los destinatarios (Para/Cc) para recibir la notificación cuando se produce una anomalía o advertencia.
  • Página 97 Reiniciar sistema Haga clic en Reiniciar para reiniciar el sistema. Crestron Para la función Crestron. Uso del proyector...
  • Página 98 Preguntas más frecuentes: Me gustaría obtener acceso Siga los pasos que se indican a continuación remoto al proyector a través de para establecer la mejor configuración en el Internet. ¿Cuál es la mejor explorador: configuración para el Abra el Panel de control Opciones de explorador? Internet...
  • Página 99 "De". También debe utilizar la información de cuenta test@dell.com para los campos Nombre del usuario y Contraseña para iniciar sesión en el servidor SMTP. ¿Por qué no puedo recibir el La causa podría deberse a que el servidor...
  • Página 100 > McAfee > McAfee Security Center). En la ficha personal firewall plus, haga clic en View the Internet Applications List. Busque y seleccione Proyector Dell 4220 o 4320 en la lista. Haga clic con el botón secundario en la columna Permissions.
  • Página 101 En la ficha Excepciones, haga clic en el botón Agregar programa..Busque y seleccione Proyector Dell 4220 o 4320 en la lista de programas y, a continuación, haga clic en clic Aceptar. Haga clic en Aceptar para confirmar la configuración de las excepciones.

  • Página 102: Crear Token De Aplicación

    Crear token de aplicación El token de aplicación permite llevar a cabo la función Enchufar y mostrar mediante un token USB. En el software de aplicación, haga clic en > Crear token de aplicación. Aparecerá la siguiente pantalla. Haga clic en Siguiente. Conecte una unidad flash en cualquier puerto USB de su PC.

  • Página 103: Solución De Problemas Del Proyector

    Solución de problemas del proyector Si tiene problemas con el proyector, consulte las siguientes sugerencias para solucionarlos. Si el problema persiste, comuníquese con Dell. (Consulte la sección Ponerse en contacto con Dell™ en la página 117). Problema Solución posible No aparece ninguna imagen •...
  • Página 104 Dell™, consulte la documentación del mismo. Si las imágenes no se muestran correctamente, actualice el controlador de vídeo del equipo. Para un equipo Dell, consulte el sitio Web support.dell.com. La pantalla no muestra la Si está usando un equipo portátil, presione la presentación...
  • Página 105 (continuación) (continuación) Problema Solución posible La imagen está desenfocada Ajuste el anillo de enfoque en la lente del proyector. Asegúrese de que la pantalla de proyección esté dentro de la distancia del proyector requerida (120,09 cm [1,2 m] a 1.000,05 cm [10 m]). La imagen aparece estirada en El proyector detecta automáticamente el el modo DVD 16:9...
  • Página 106 Alimentación durante 10 segundos. Espere unos 5 minutos e intente proporcionar de nuevo la alimentación. Si el problema persiste, póngase en contacto con Dell?. El menú OSD no aparece en Intente presionar el botón Menú en el panel la pantalla durante 15 segundos para desbloquear el menú...

  • Página 107: Señales De Referencia

    ÁMBAR Apagado apaga automáticamente. Vuelva a encender la pantalla cuando el proyector se enfríe. Si el problema persiste, póngase en contacto con Dell. Avería en el Uno de los ventiladores se ha averiado. El ÁMBAR proyector se apaga automáticamente. Si el...

  • Página 108: Cambiar La Lámpara

    útil a funcionamiento. ¡Es recomendable reemplazarla! www.dell.com/lamps" aparezca en la pantalla. Si el problema persiste tras cambiar la lámpara, póngase en contacto con Dell™. Para obtener más información, consulte la sección Ponerse en contacto Dell™en la página 117. PRECAUCIÓN: Utilice una lámpara original para garantizar la seguridad y...
  • Página 109 LAS LÁMPARAS DE ESTE PRODUCTO CONTIENEN MERCURIO Y DEBEN SER RECICLADAS O ELIMINADAS CONFORME A LAS LEYES LOCALES, ESTATALES Y FEDERALES. PARA OBTENER MÁS INFORMACIÓN, VISITE WWW.DELL.COM/HG O COMUNÍQUESE CON LA ALIANZA DE INDUSTRIAS ELECTRÓNICAS EN WWW.EIAE.ORG. PARA CONOCER DETALLES ESPECÍFICOS SOBRE LA ELIMINACIÓN DE LAS LÁMPARAS, VISITE WWW.LAMPRECYCLE.ORG.

  • Página 110: Especificaciones

    Especificaciones Válvula de luz 4220: 0,55" XGA S450 DMD, DarkChip3™ 4320: 0,65" WXGA S450 DMD, DarkChip3™ Brillo 4220: 4100 lúmenes ANSI (máx.) 4320: 4300 lúmenes ANSI (máx.) Tasa de contraste 2000:1 típica (totalmente activado/desactivado) Uniformidad 80% típica (norma de Japón - JBMA) Número de píxeles...
  • Página 111 Fuente de alimentación Entrada universal CA 100-240 de 50-60 Hz con PFC Consumo de energía Modo normal: 375 W ± 10% a 110 Vca (red activada) Modo ECO: 320 W ± 10% a 110 Vca (función de red activada) Modo de ahorro de energía: <10 W (funciones inalámbica y de red activadas) Modo de espera: <...
  • Página 112 Entrada VGA: dos conectores D-sub de 15 contactos (azul), VGA-A y VGA-B, para señales de entrada analógicas RGB y de componentes. Salida VGA: un conector D-sub de 15 contactos (negro) para derivación VGA A. Entrada de S-Video: un conector de S-Video min- DIN de de 4 contactos estándar para señal Y/C.
  • Página 113 Llave inalámbrica Norma inalámbrica: IEEE802.11b/g/n Inalámbrica: un conector USB WiFi (tipo A) para compatibilidad con llaves inalámbricas (interfaz USB, opcional). Sistema operativo: Windows 7/Vista/XP/2000 y MAC OS X Compatibilidad: diapositivas para presentaciones y control del proyector. Permite la conexión de 30 usuarios simultáneamente.
  • Página 114 Ejemplo: comando de encendido (enviar byte menos significativo primero) --> 0xBE, 0xEF, 0x10, 0x05, 0x00, 0xC6, 0xFF, 0x11, 0x11, 0x01, 0x00, 0x01 • Lista de comandos de control Para ver el código RS232 más reciente, visite el sitio Web de soporte técnico de Dell en: support.dell.com. Especificaciones...

  • Página 115: Modos De Compatibilidad (Analógico/Digital)

    Modos de compatibilidad (analógico/digital) Tasa de Frecuencia de Reloj de píxeles Resolución actualización sincronización h. (MHz) (Hz) (KHz) 640 x 350 70,087 31,469 25,175 640 x 480 59,940 31,469 25,175 640 x 480 p60 59,940 31,469 25,175 720 x 480 p60 59,940 31,469 27,000...
  • Página 116 1600 x 1200 60,000 75,000 162,000 800 x 600 119,972 76,302 73,250 1024 x 768 119,989 97,551 115,500 1280 x 720 120,000 101,563 146,250 Especificaciones...

  • Página 117: Contacto Con Dell

    Dell? ofrece distintas opciones de asistencia en línea y por teléfono. Su disponibilidad varía en función del país y el producto, y algunos servicios podrían no estar disponibles en su zona. Para ponerse en contacto con Dell en referencia a ventas, asistencia técnica o servicio al cliente: Visite la página Web support.dell.com.

  • Página 118: Apéndice: Glosario

    Apéndice: Glosario ANSI L — Norma para medir el brillo. Se calcula dividiendo un metro UMENS cuadrado de imagen en nueve rectángulos iguales, midiendo los lux (o el brillo) en el centro de cada rectángulo y calculando el promedio de estos nueve puntos. —...
  • Página 119 dB — decibelio — Una unidad para expresar la diferencia relativa de potencia o intensidad, usualmente entre señales acústicas o eléctricas, igual a diez veces el logaritmo común del cociente de dos niveles. Pantalla diagonal — Un método para medir el tamaño de una pantalla o una imagen proyectada.
  • Página 120 Distancia máxima — La distancia a una pantalla a la que puede estar el proyector para crear una imagen útil (lo suficientemente brillante) en una sala totalmente oscura. Tamaño máximo de imagen — La imagen más grande que el proyector puede lanzar en un cuarto oscuro.
  • Página 121 WXGA — Wide Extended Graphics Array — Resolución de 1280 x 800 píxeles. Lente de zoom — Lente con una longitud focal variable que permite al operador mover la vista hacia adentro o hacia afuera para agrandar o reducir la imagen. Relación de lente zoom —...
  • Página 122 S-Vídeo 17 Lengüeta de zoom 27 Conexión mediante un cable HDMI 20 asistencia Enchufe de 12 VCC 22 ponerse en contacto con Dell Pantalla de proyección motorizada 22 Cambiar la lámpara 108 Dell Conector de entrada VGA B ponerse en contacto 117 (D-sub) 10 Conexión del proyector...
  • Página 123 Lente de proyección 110 Nivel de ruido 111 Panel de control 32 Número de píxeles 110 Peso 111 Ponerse en contacto con Dell 7 Protocolo RS232 114 Relación de contraste 110 Puertos de conexión Tamaño de la pantalla de Conector de alimentación 10 proyección 110...
  • Página 124 Ranura para el cable de seguridad 10 Salida VGA A (derivada del monitor) 10 Solución de problemas 103 Ponerse en contacto con Dell Unidad principal 8 Botón del elevador para ajustar la altura 8 Lengüeta de zoom 8 Lente 8 Panel de control 8 Pestaña de enfoque 8...

Este manual también es adecuado para:

4320
