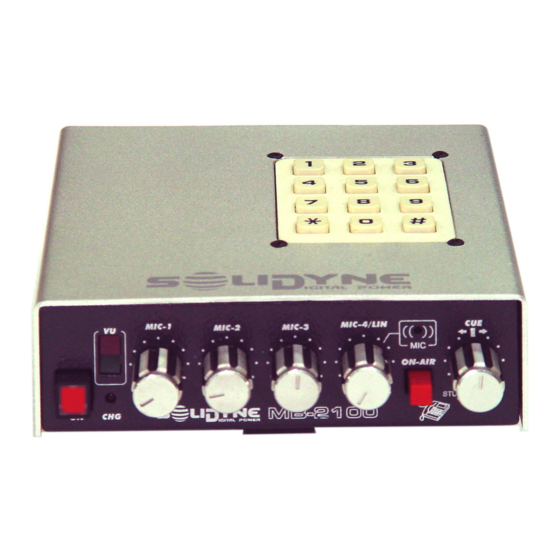

- Página 1 á t i l e s MB 2100 & 2100-BL Consola miniatura para exteriores M a n u a l d e l U s u a r i o...
- Página 2 Página 2 Consola portátil MB2100 SOLIDYNE...
-
Página 3: Facilidades Operativas
VQR en nuestra página WEB. El teléfono celular se vincula a la consola sin cables, a través de una conexión inalámbrica Bluetooth (solo modelos MB 2100-BL); o usando un cable adaptador conectado a “manos libres”. SOLIDYNE Consola portátil MB2100... - Página 4 Tres entradas para micrófono dinámico, con conectores TRS (Plug) de 6,25 mm. Los pre- amplificadores son no-saturables, gracias a la tecnología “local feedback” de Solidyne. • Una entrada de línea (mono), compatible con la salida para auriculares de los pequeños grabadores de audio portátiles, sean análogos o digitales.
-
Página 5: Alimentación
20 cm. Su tamaño reducido y su escaso peso (apenas 600 grs.) hacen muy cómoda su operación. 1.1.5 Conectividad • Enlace con teléfono celular vía Bluetooth (modelos MB 2100-BL). • Enlace con teléfono celular vía cable manos libres. • Teclado... - Página 6 Página 6 Consola portátil MB2100 SOLIDYNE...
-
Página 7: Entradas, Salidas Y Conexiones
Puede usar un cable plug-plug estéreo ya que en la consola el anillo (canal derecho) queda sin conexión. SOLIDYNE Consola portátil MB2100 Página 7... -
Página 8: Entrada De Alimentación
Esta salida puede conectarse a un grabador DAT o minidisco portátil para obtener grabaciones con gran calidad de audio. También puede enviarse señal a los estudios usando un enlace de radio VHF/UHF, para transmitir con calidad de estudio (30-15.000 Hz). Página 8 Consola portátil MB2100 SOLIDYNE... -
Página 9: Salidas Para Auriculares
“on-air” y discar el número telefónico en el teclado DTMF de la consola. Sin conexión LINEA LINEA Sin conexión RJ 11 – Conexión para línea telefónica. Estos cables son estándar y se compran en cualquier casa de telefonía. SOLIDYNE Consola portátil MB2100 Página 9... -
Página 10: Conexión Por Bluetooth (Opcional)
Bluetooth encendido. Si cuando el Led verde enciende se mantienen las teclas presionadas por 5 segundos o más, Bluetooth entra en modo “búsqueda” (verde y rojo encienden en forma alternada). Página 10 Consola portátil MB2100 SOLIDYNE... -
Página 11: Futuras Re-Conexiones
Bluetooth queda almacenado en la memoria del teléfono. Si cambia de celular, vuelva a ajustar el nivel de Bluetooth al máximo. Para apagar Bluetooth en la consola, mantener pulsado “#” y “9” hasta que el Led Bluetooth se apague. SOLIDYNE Consola portátil MB2100 Página 11... -
Página 12: Conexión A Celular Por Cable
Básicamente, lo que transmite el celular a través de este conector son las señales de audio del teléfono celular: micrófono (punta del miniplug) y parlante (anillo). La consola envía la señal de programa al celular, quien la Página 12 Consola portátil MB2100 SOLIDYNE... -
Página 13: Recepción En Estudios
Para lograr buenos resultados se recomienda usar equipos de calidad profesional. Solidyne provee híbridos telefónicos de alta calidad, tanto unidades independientes de montaje en rack (serie HL202/203) como sistemas integrados en las consolas de Estudio. - Página 14 Página 14 Consola portátil MB2100 SOLIDYNE...
-
Página 15: Controles De Programa Y Auriculares
Esta señal se envía a la radio a través de la línea telefónica (línea fija o salida por celular) y a la salida BAL OUT. También se envía a la sección MIXER del control de auriculares CUE. SOLIDYNE Consola portátil MB2100 Página 15... -
Página 16: Cue Mixer (Auriculares)
Cuando la señal comienza a comprimirse, se activa el LED rojo. A mayor compresión producirá más intensidad en el LED rojo. Página 16 Consola portátil MB2100 SOLIDYNE... -
Página 17: Acción Del Compresor
Cellular & Phone de la MB- 2100) a la salida “manos libres” del teléfono. A partir de este momento deberá usar el micrófono y los auriculares conectados a la consola para dialogar con Estudios. SOLIDYNE Consola portátil MB2100 Página 17... - Página 18 Para el caso de un teléfono celular, simplemente cortar y desconectar empleando el teclado del teléfono (ver el manual del teléfono, operación “manos libres” ). Página 18 Consola portátil MB2100 SOLIDYNE...
- Página 19 ON-AIR para hacer o recibir la nueva llamada, desde el teléfono en paralelo (asociado). Si recibe la llamada de la radio puede atender directamente desde la consola pulsando ON-AIR, sin necesidad de usar el teléfono asociado. SOLIDYNE Consola portátil MB2100 Página 19...
- Página 20 Página 20 Consola portátil MB2100 SOLIDYNE...
- Página 21 The console includes a multivoltage 90 V to 240 V Battery charger battery charger, with automatic voltage selection MB 2100 works continuously during 16 hours. Can be Battery duration charged in one night Dimensions: 121 mm x 129mm x 37 mm Dimensions &...
- Página 22 ........................…................................................…................................................…................................................…................................................…................................................…................................................…................................................…................................................…................................................…................................................…................................................…................................................…................................................…................................................…................................................…........................................................................Página 22 Consola portátil MB2100 SOLIDYNE...
- Página 23 …................................................…................................................…................................................…................................................…................................................…................................................…................................................…................................................…................................................…................................................…................................................…................................................…................................................…................................................…................................................…................................................…................................................SOLIDYNE Consola portátil MB2100 Página 23...
