MONTAJE DE LA RAMPA DE GAS

La rampa del gas está homologada según la normativa EN 676 y
se proporciona de forma separada.
Son posibles diversas soluciones de montaje de la rampa de válv-

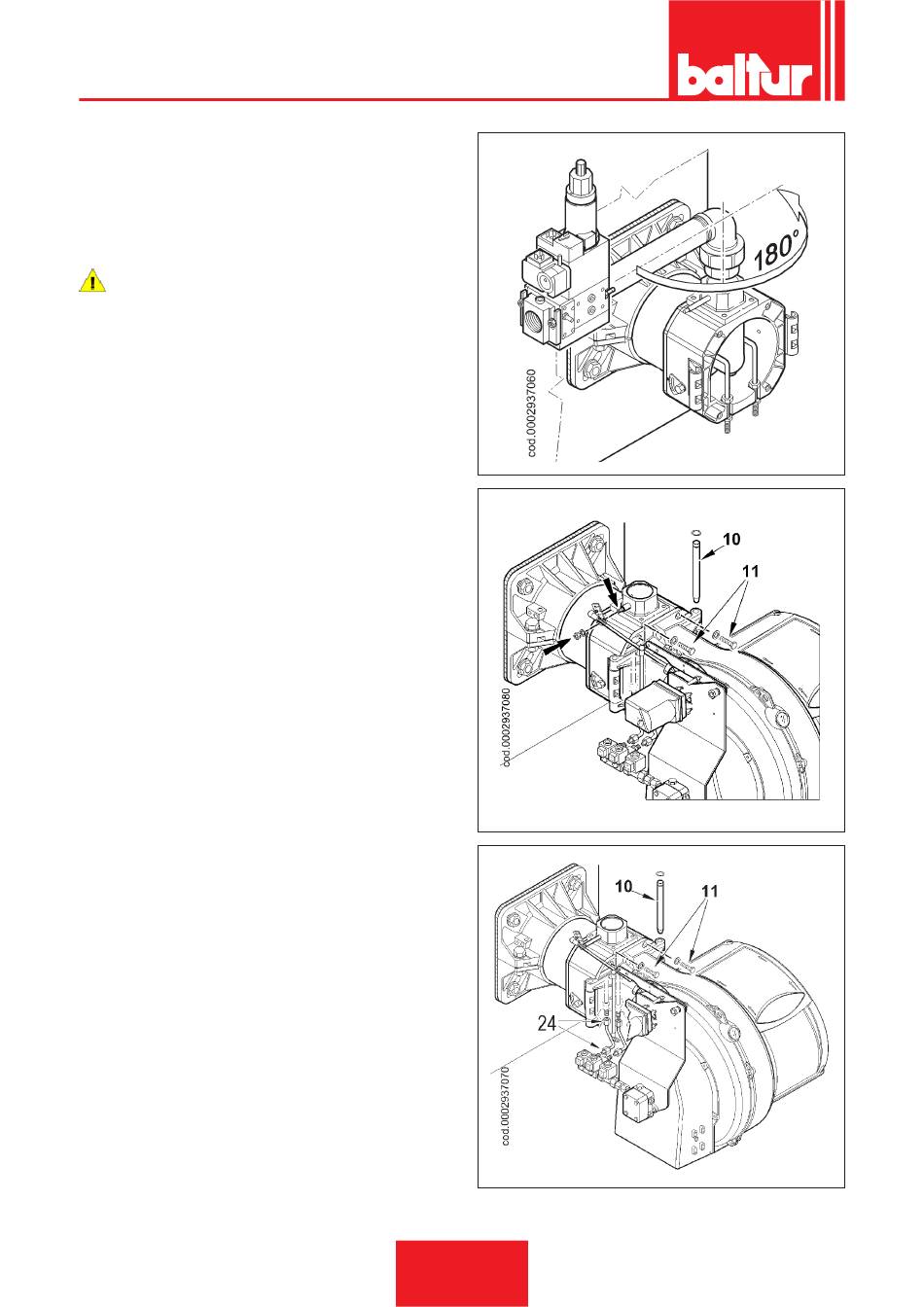

ulas como se muestra en el dibujo 0002937060.
Elegir la posición más adecuada en base a la conformación del
local de la caldera y a la posición de llegada de la tubería del gas.
PELIGRO/ATENCIÓN
Con válvula de dimensiones notables, por ejemplo DN65
o DN80 prever un soporte adecuado para evitar esfuerzos
excesivos en el empalme de conexión de la rampa del gas.
MONTAJE DEL CUERPO DE VENTILACIÓN
Poner las semi-bisagras que hay en el cuerpo del quemador de
manera que correspondan con as que ya hay en el grupo cabezal.
• Meter el pivote de la bisagra -10 en la posición que se consi-
dere más idónea.
• Conectar los cables (encendido e ionización) a los electrodos
correspondientes, cerrar la bisagra fijando el quemador me-
diante los tornillos -11.
• Introducir la palanca de mando válvula de mariposa del gas en
el eje bloqueándola con la tuerca correspondiente.

COMPLETAMIENTO DEL QUEMADOR

• Quitar los tapones de protección de plástico (amarillos) de los
empalmes situados debajo del Grupo Cabezal y próximos a las
electroválvulas.
• Conectar los tubitos del gasóleo -24 que se suministran al
quemador a los respectivos empalmes verificando su perfecta
estanqueidad hidráulica.
