ASCON TECNOLOGIC C1 Serie Manual De Instrucciones
  1. Manuales
  2. Marcas
  3. ASCON TECNOLOGIC Manuales
  4. Paneles de Control
  5. C1 Serie
  6. Manual de instrucciones

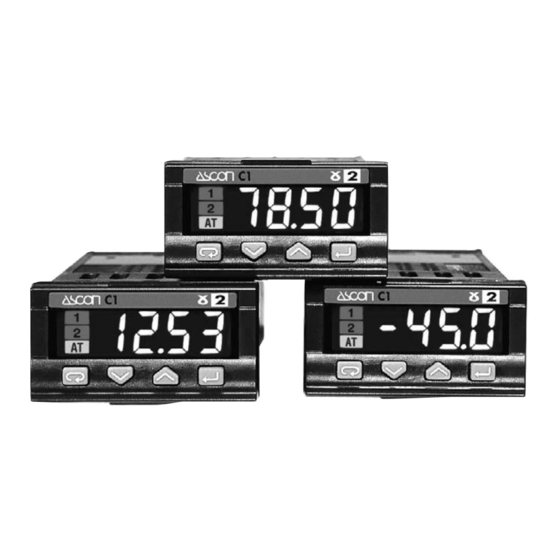

ASCON TECNOLOGIC C1 Serie Manual De Instrucciones

ASCON TECNOLOGIC C1 Serie Manual De Instrucciones

Ocultar thumbs

Publicidad

Enlaces rápidos

Descargar este manual
ISO 9001
C e r t i f i e d
Ascon Tecnologic srl
via Indipendenza 56,
27029 Vigevano (PV)
Tel.: +39-0381 69 871
Fax: +39-0381 69 8730
Sito internet:
www.ascontecnologic.com
Indirizzo E-Mail:
vendite@ascontecnologic.com
Regulador
Indicador
Transmisor
1
/
DIN - 48 x 24
32
Linea C1
Manual de instrucciones • M.I.U.C1-4/04.05 • Cod. J30-478-1AC1 SE
c
c
C
US
U L
LISTED

Publicidad

loading

Manuales relacionados para ASCON TECNOLOGIC C1 Serie

Resumen de contenidos para ASCON TECNOLOGIC C1 Serie

  • Página 1 Linea C1 Manual de instrucciones • M.I.U.C1-4/04.05 • Cod. J30-478-1AC1 SE ISO 9001 C e r t i f i e d LISTED Ascon Tecnologic srl via Indipendenza 56, 27029 Vigevano (PV) Tel.: +39-0381 69 871 Fax: +39-0381 69 8730 Sito internet: www.ascontecnologic.com...
  • Página 2 Regulador Indicador Transmisor DIN - 48 x 24 Linea C1 LISTED 274. 8...
  • Página 3 Información Antes de proceder a la instalación de este regulador, lea atenta- mente las siguientes instrucciones. Aparato Clase II, montaje en el interior del cuadro. BSERVACIONES SOBRE SEGURIDAD Este regulador ha sido diseñado cumpliendo con: Normas sobre aparatos eléctricos de acuerdo con la directiva 73/23/EEC ELÉCTRICA Y modificada por la directiva nº...

  • Página 4: Tabla De Contenido

    indice INDICE Pag. NSTALACIÓN ..........................Pag. ONEXIONES ELÉCTRICAS .................... Pag. ÓDIGO DEL PRODUCTO ....................Pag. UNCIONES ............................ Pag. JUSTE AUTOMÁTICO ......................Pag. SPECIFICACIONES TÉCNICAS .................. Recursos Modos operativos Control Alarmas Retransmisión Entrada principal universal Sólo OP1 OP2 OP4 indicación Simple OP2 OP4 acción Simple...

  • Página 5: Instalación

    1 - Instalación INSTALACIÓN 1.1 DESCRIPCIÓN GENERAL IP 20 Terminales EN 650529 - 1 (IEC1010 - 1) La instalación sólo podrá llevar- se a cabo por personal cualifi- cado Etiqueta código de producto Antes de proceder a la instalación de este regulador, siga las instruc- Panel ciones de este manual, especial- del cuadro...

  • Página 6: Dimensiones

    1 - Instalación 1.2 DIMENSIONES 1.3 TROQUELADO DEL PANEL 48 mm mm min. 1.89 in 2.56 in min. 25 mm 0.99 in 20 mm max. 0.79 in max. +0.6 mm 1.78 +0.023 in 120 mm 4.72 in...

  • Página 7: Condiciones Ambientales

    1 - Instalación 1.4 CONDICIONES AMBIENTALES Condiciones de funcionamiento Altitud hasta 2000 m Temperatura 0.50ºC Humedad relativa 5…95 %Rh sin condensación Condiciones especiales Consejos Utilizar versión con fuente Altitud > 2000 m de alimentación 24Vac Utilizar ventilación Temperatura >50°C por aire forzado Humedad >...

  • Página 8: Introducción En El Cuadro

    1 - Instalación 1.5 INSTRUCCIONES DE MONTAJE [1] 1.5.1 INTRODUCCIÓN EN 1.5.2 FIJACIÓN EN EL CUADRO 1.5.3 RETIRADA EL CUADRO DE LAS ABRAZADERAS 1 Troquelar el panel 1 Posicionar las abrazaderas de 2 Comprobar la posición de la montaje 1 Colocar el destornillador en la junta del panel frontal 2 Deslizarlas hacia la superficie lengüeta de las abrazaderas...

  • Página 9: Conexiones Eléctricas

    2 - Conexiones eléctricas CONEXIONES 2.1 TERMINALES [1] ELÉCTRICAS Tapa protectora +18V— OUT posterior de los RS485 terminales (OP4) OP2 - L 5.7 mm 0.22 in Dimensiones del cable 1 mm (18 AWG) 12 terminales de rosca M3 F50- 474 1A1C1 Terminales opcionales Par de apriete 0.5 Nm Destornillador positivo PH1...

  • Página 10: Recorrido Recomendado Del Cableado

    2 - Conexiones eléctricas PRECAUCIONES 2.2 RECORRIDO RECOMENDADO DEL CABLEADO Aunque este aparato ha sido para tra- Canal para cables conductores de señal de bajo nivel bajar en ambientes industriales alta- mente desfavorables (nivel IV de las normas industriales IEC 801-4) reco- mendamos que se sigan escrupu- losamente los siguientes consejos.

  • Página 11: Ejemplo Esquema De Conexión Típico

    2 - Conexiones eléctricas 2.3 EJEMPLO ESQUEMA DE CONEXIÓN TÍPICO Notas: 1] Asegúrese de que la tensión de volta- Carga je es la misma que indica el aparato. Relé estático 2] Conectar la alimentación, sólo des- 4…20mA pués de haber comprobado que las conexiones han sido completadas.

  • Página 12: Alimentación

    2 - Conexiones eléctricas 2.3.1 ALIMENTACIÓN 2.3.2 SALIDA OP1 Del tipo conmutable, con doble A] Salida de relé‚ aislamiento y fusible PTC incor- • Contacto NA, para carga resis- porado tiva de hasta 2A/250Vac max. • Voltaje estándar: (4A/120Vac) Varistor para cargas inductivas Voltaje nominal: •...
  • Página 13 2 - Conexiones eléctricas 2.3.4 ENTRADA CONTROL PV • Conectar los cables con la pola- Para Termopar L-J-K-S-T En continua mA, mV ridad tal como indica el dibujo • Utilizar siempre un cable de compensación correcto según el termopar usado Shunt •...

  • Página 14: Comunicación Serie (Opcional)

    2 - Conexiones eléctricas 2.3.5 SALIDA OP4 (opcional) Carico Retransmisión del valor de proce- so (PV) • Aislada galvánicamente 500Vac/1 min • 0/4…20mA, 750Ω/ 15Vdc max. 2.3.6 COMUNICACIÓN SERIE (opcional) AConsultar las instrucciones del • Interfície pasiva y aislada gal- gammadue ®...
  • Página 15 3 - Código de producto CÓDIGO DE PRODUCTO El código completo aparece en la etiqueta distintiva del aparato 3000 Etiqueta identificativa La identificación del código de pro- ducto se obtiene del panel frontal, por medio de un proceso particu- lar descrito en la pag.19 cap.4.2.2 : C1-3000-0000 CONF : 2002...

  • Página 16: Código Del Modelo

    3 - Código de producto Series Base Accessorios Configuración 3.1 CÓDIGO DEL MODELO Mod.: A B C D 0 F G 0 / I L M N El código del producto indica la Modelo configuración específica del ins- trumento. Alimentación Cualquier modificación sólo podrá...

  • Página 17: Código Del Producto

    3 - Código del producto Tipo de entrada y escala CÓDIGO DEL PRODUCTO TR Pt100 IEC751 -99.9…300.0 °C -99.9…572.9 °F TR Pt100 IEC751 -200…600 °C -328…1112 °F El código de configuración identifi- ca las caracteristicas del regulador TC L Fe-Const DIN43710 0…600 °C 32…1112 °F Consta de 4 dígitos que determi-...
  • Página 18 3 - Código del producto Tipo y funcionamiento de la alarma 2 Desactivada En el instante en que el regula- Rotura de sensor dor es alimentado por primera vez, la pantalla muestra el activación alta Absoluta siguiente mensaje: activación baja activación alta Desviación [1] activación baja...

  • Página 19: Funciones

    4 - Funciones FUNCIONES 4.1 FUNCIONES DEL TECLADO Y PANTALLA Salida OP1 ON (rojo) Salida OP2 ON (rojo) • Valor del proceso (modo operador) (en unidades de ingeniería) cuando el valor medido supera la Ajuste escala máxima del en marcha sensor (verde) Modificación...

  • Página 20: Pantalla De Variables De Proceso

    4 - Funciones 4.2 PANTALLA 4.2.1 PANTALLA DE 4.2.2 PANTALLA DEL VARIABLES DE PROCESO CÓDIGO DE CONFIGURACIÓN Durante el funcionamiento no 274. 8 274. 8 podrán modificarse los valores de los parámetros. Modo Modo operador Transcurridos 2 segundos después operador de la operación, el visualizador del después regulador parpadea y vuelve a sus...

  • Página 21: Introducción De Valores Numéricos

    Funciones 4.3 AJUSTE PARÁMETROS 4.3.1 INTRODUCCIÓN DE VALORES NUMÉRICOS 4.3.2 AJUSTE CÓDIGOS MNEMOTÉCNICO (ejemplo: la modificación del valor de punto de consigna desde 275.0 a 240.0 ) (ejemplo configuración pag.26, 27) 274. 8 Pulsar S o G para cambiar Pulsar la tecla S o G para mos- Modo operador momentáneamente el valor de 1 trar el siguiente o anterior mne-...

  • Página 22: Funciones Especiales

    4 - Funciones FUNCIONES ESPECIALES 4.4.1 BLOQUEO DEL TECLADO 4.4.2 BLOQUEO SALIDAS Para bloquear/desbloquear el tecla- Las salidas se conmutan a la posición Unidades Unit de ingeniería í è do, pulsar las teclas de OFF mediante pulsación de las í simultáneamente durante 2 s.

  • Página 23: Ajuste Parámetros

    4 - Funciones 4.5 AJUSTE PARÁMETROS é 274. 8 AIs. p Modo operador GRUPO Valor de la alarma AL1 [1] (ver pag.24) Introducción é PASS Password A2s. p solamente si Valor alarma AL2 [2] el valor de código Modificación (ver pag.24) Code ≥5000 de valores...

  • Página 24: Menú De Parámetros

    4 - Funciones MENÚ DE PARÁMETROS tune pass Introducción password 2º GRUPO Solamente si il valor de Auto Ajuste codigo Code < 5000 arranque/paro (verr pag. 26, 27) (sólo algoritmo PID) Acceso directo a la configuración é (pag. 26…27) sl. u é...

  • Página 25: Parámetros

    4 - Funciones Alarma absoluta (escala completa) # t . i . PARÁMETROS Tiempo integral Activación Este valor indica el máx. PRIMER GRUPO tiempo que precisa el término inte- gral para generar una salida equiva- Los parámetros del regulador han Activación mín lente al tiempo proporcional.
  • Página 26 4 - Funciones la eficiencia del algoritmo PID. # s . p . l Límite inferior Respuesta del filtro Asignando 1, el control de sobre- punto de consigna 100% tensión queda inhabilitado. Límite inferior del valor del p.de 63,2% consigna. Cuando este parámetro # O p.

  • Página 27: La Configuración Del Regulador Se Expresa Por Medio De Un Código

    4 - Funciones MENÚ DE CONFIGURACIÓN 4.7 CONFIGURACIÓN Modo operador Introducción Password GRUPO La configuración del regulador se 274. 8 AIs. p PASS sólo si el valor expresa por medio de un código de código Code ≥5000 de 4 dígitos que define el tipo de entrada, el de la salida de control y el de las alarmas (pag.16 cap.3.2).
  • Página 28 4 - Funciones Notas Pulsando la tecla Q el siguiente 2º GRUPO Introducción Password grupo de parámetros desfilará por tune pAss sólo si el valor pantalla de código Code <5000 [1] Cuadro de Unidades métricas Entrada código °C da 0…9999 ( Grados Centígrados * defecto).

  • Página 29: Ajuste Automático

    5 - Autoajuste automático AUTOAJUSTE El led verde 3 se enciende cuan- SP. Este método tiene por ventaja do el autoajuste Fuzzy está en una mejor precisión de cálculo, con AUTOMÁTICO marcha. Al término de esta opera- una velocidad de cálculo razonable. ción, los parámetros PID calcula- El autoajuste Fuzzy, determina Arranque/paro del autoajuste...

  • Página 30: Especificaciones Técnicas

    6 - Especificaciones técnicas ESPECIFICACIONES TÉCNICAS Características Descripción (a 25ºC Temp. ambiente) Por medio del teclado o de la comunicación serie, el usuario selecciona: Configurabilidad total - el tipo de entrada - las funciones asociadas y las correspondientes salidas (ver. cap.3.2 pag.16 - el tipo de algoritmo de control - el tipo de salida y las condiciones de seguridad cap.4.6 pag.26)

  • Página 31: Características

    6 - Especificaciones técnicas Características Descripción (a 25ºC Temp. ambiente) Alarma AL1 Alarma AL2 Indicador con 2 alarmas OP1 - Relé o triac OP2 - Lógica Modo operativo OP2 - Lógica OP1 - Relé o triac y salidas Salida control Alarma AL2 1 Lazo PID o bien OP1 - Relé...
  • Página 32 6 - Especificaciones técnicas Características Descripción (a 25ºC Temp. ambiente) Rampa de subida y bajada (OFF=0) 0.1…999.9 dígito/min Punto de consigna Límite inferior Desde inicio escala hasta límite superior Limite superior Desde límite inferior hasta fondo escala Salida OP4 Aislada galvánicamente: 500 Vac/1 min de retransmisión Resolución 12bit (0.025%) Salida corriente: 0/4…20mA 750Ω/15V max.
  • Página 33 Garantía GARANTÍA Estos productos están garantiza- dos por un período de 18 meses a partir de la fecha de entrega, sin cargo alguno, por defecto de material o de fabricación. Quedará excluido de toda garantía cual- quier fallo o defecto causado por una utilización indebida del pro- ducto no ajustada a las instruc- ciones de este manual.

  • Página 35: Tabla De Los Iconos

    Tabla de los iconos TABLA DE LOS ICONOS Entrada principal Funciones entradas universal Entrada digital digitales Termopar Contacto aislado Auto/Manual Arranque, espera, Termoresistencia NPN colector abierto parada, y seleción de los programas Suspensión de la Delta Temp (2x RTD) TTL colector abierto medición Inhabilitación pendiente mA y mV...
