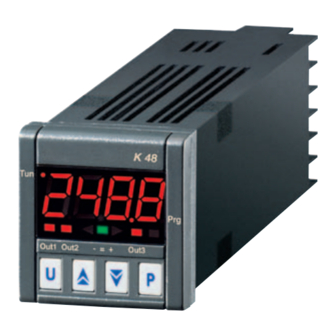

K48
REGOLADOR Y
MINI-PROGRAMADOR
Manual de ingeniería
Código: ISTR-MK48ESP10 • Vr. 10 (ESP)
Ascon Tecnologic S.r.l.
Viale Indipendenza 56, 27029 Vigevano (PV) • ITALIA
Tel.: +39 0381 69871/FAX: +39 0381 698730
www.ascontecnologic.com
e-mail: info@ascontecnologic.com
1. DIMENSIONES (mm)
48 48
9.5
K48
Tun
283 . 5 .
Prg
Out1 Out2
Out3
45
Panel + Junta max. 9 mm
Ascon Tecnologic - Línea K48 - MANUAL DE INGENIERÍA - PAG. 1
98
Abrazadera
Abrazadera
tipo 1
tipo 2
1.1 Especificaciones de montaje
Este equipo ha sido diseñado para instalación permanente,
únicamente para uso de interior, en un panel eléctrico, que
encierre en la caja trasera los terminales y el cableado.
Seleccione el lugar de montaje teniendo en cuenta las
siguientes características:
1. Debe ser fácilmente accesible;
2. Mínimas vibraciones y sin impactos;
3. Sin gases corrosivos;
4. Sin agua u otros fluidos (p. ej. condensación);
5. La temperatura ambiente debe estar comprendida dentro
de la temperatura de funcionamiento (0... 50°C);
6. La humedad relativa debe estar en las especificaciones
del equipo (20... 85% RH).
El equipo puede ser montado en panel con un grosor
máximo de 15 mm.
Cuando la máxima protección del frontal es requerida
(IP65), es posible montar una junta opcional.
2. DIAGRAMA DE CONEXIÓN
DI1
DI2
Entrada
analógica
TC/mV
Pt100
PTC-NTC
Salida 12 VDC max. 20 mA
4... 20 mA pasiva (2 hilos)
4... 20 mA activa
Gen.
ext.
0/4...20 mA activa
0... 50/60 mV; 0... 1 V; 0/1... 5 V; 0/2... 10 V
2.1 Consideraciones generales sobre las
conexiones eléctricas
1. No junte los cables de potencia con los cables de entrada;
2. Componentes externos (como Zeners, etc.) conectados
entre el sensor y los terminales de entrada pueden cau-
sar errores en la medida debido al desbalanceado de la
resistencia de línea o a las posibles corrientes de fugas;
3. Cuando utilicemos un cable apantallado, debe ser conec-
tado en un solo punto;
4. Prestar atención con la resistencia de línea; una alta
resistencia de línea puede causar errores de medida.
Out1, Out2: Relé 8A-AC1 (3A-AC3)/250VAC
Out3: Relé 5A-AC1 (2A-AC3)/250VAC
SSR: 8mA/8VDC
OUT3
OUT2
Alimen-
tación
OUT1
