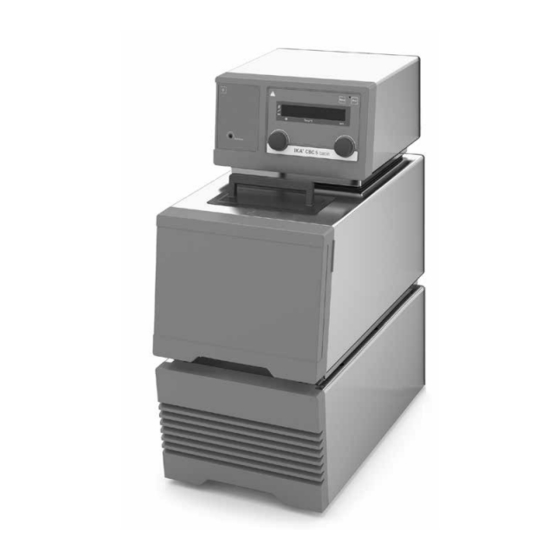

Resumen de contenidos para IKA CBC 5 basic
- Página 1 20000013102a CBC 5 basic_062017 CBC 5 basic ® Instrucciones de uso...
-
Página 2: Denominación
Estructura del aparato RS 232 Micro USB Pt 100 Fig. 1 Pos. Denominación Panel de mando y pantalla Tapa del orificio de llenado Cubierta delantera Rejillas de ventilación Interruptor de alimentación Casquillo de red Clip de cable Conexión de la bomba IN Conexión de la bomba OUT Conexión RS 232 Conexión USB... -
Página 3: Tabla De Contenido
Preparativos ..............................7 Instalación ����������������������������������������������������������������������������������������������������������������������������������������������������������� 7 Conexión de tuberías y mangueras ����������������������������������������������������������������������������������������������������������������������� 7 Llenado y vaciado ������������������������������������������������������������������������������������������������������������������������������������������������ 8 Fluidos (información estándar sobre los líquidos IKA ® ) ����������������������������������������������������������������������������������������� 9 Traslado del aparato ������������������������������������������������������������������������������������������������������������������������������������������� 10 Panel de mando y pantalla ......................... 10 Ajuste de la temperatura de seguridad ...................... -
Página 4: Declaración De Conformidad
Declaración de conformidad Declaramos bajo nuestra exclusiva responsabilidad que este producto es conforme con las disposiciones de las Directivas 2014/35/UE, 2014/30/UE y 2011/65/UE así como con las siguientes normas y documentos normativos: EN 61010-1, EN 61010-2-010, EN 61010-2-051, EN 61326-1, EN 60529 y DIN 12876-1� Declaración del marcado Situación (extremadamente) peligrosa en la que la no observación de las advertencias de PELIGRO... -
Página 5: Indicaciones De Seguridad
Si tiene alguna pregunta, pón- • Coloque el aparato en una área espaciosa e superficie ho- gase en contacto con IKA � ® rizontal, estable, limpia, protegida frente a deslizamien- tos, seca e ignífuga�... -
Página 6: Fluidos
• El cable de alimentación no puede entrar en contacto con No utilice nunca el aparato sin una AVISO piezas o líquidos calientes� cantidad suficiente de líquido por- tador de calor� Asimismo, asegúrese No ponga en marcha el aparato si de que se mantienen las distancias mínimas y las profun- ADVERTEN- se produce alguna de las siguientes... -
Página 7: Uso Previsto
Fig. 2 Fig. 3 que se encuentra debajo del flotador� • Volumen de suministro: - CBC 5 basic - Cable de alimentación - Conector de manguera diám� nominal 12 (2 unidades) véase Fig� 2 - Destornillador (para circuito de seguridad) véase Fig�... -
Página 8: Llenado Y Vaciado
Fig. 5 Nota: Tenga en cuenta el intervalo de temperatura permiti- Nivel de llenado bajo (Low level) do de las mangueras� Para líquidos calientes recomendamos las mangueras IKA LT 5�20� ® Si no se necesita un sistema externo, cierre las conexiones... -
Página 9: Fluidos (Información Estándar Sobre Los Líquidos Ika ® )
• Fluidos (información estándar sobre los líquidos IKA ® Nº Designación IKA Rango de temperatura Rango de temperatura de Temperatura de Punto de ® de servicio para la servicio para la aplicación seguridad (°C) inflamación aplicación de baño de baño abierto (°C) -
Página 10: Traslado Del Aparato
• Traslado del aparato: Antes de trasladar el aparato a otro emplazamiento, dre- ne todo el líquido del baño� La elevación del aparato debe correr a cargo de dos per- sonas que lo agarren por los asideros superiores� Para ello, retire la cubierta delantera (3)�... -
Página 11: Ajuste De La Temperatura De Seguridad
Ajuste de la temperatura de seguridad Ajuste la temperatura de seguridad con el destornillador in- La temperatura de seguridad ajustada se muestra en la pantalla� cluido en el volumen de suministro del aparato� Temperatura de seguridad (safe) Ajuste de fábrica: valor máximo. Intervalo de ajuste: 0–260 °C Nota: La temperatura de seguridad debe ajustarse al me- nos 25 °C por debajo del punto de inflamación del líquido... - Página 12 En el estado de espera pulse el botón derecho (J) para iniciar la bomba� La función de calentamiento/enfriamiento no se activa� En el estado de trabajo, pulse el botón izquierdo (K) para detener la función de calentamiento/enfriamiento; la bomba sigue funcionando�...
-
Página 13: Menú Configuración
Menú Configuración • Estructura del menú: Configuración de fábrica activada Modo operativo (MODE) 200 °C Máx� temperatura (HI T) -25 °C Mín� temperatura (LO T) 4600 rpm Máx� velocidad de la bomba (HI R) 1000 rpm Mín� velocidad de la bomba (LO R) Tipo de líquido (FLUI) activada Tipo de aritmética de regulación PID para la temperatura... -
Página 14: Temperatura Máxima (Hi T)
Con el líquido seleccionado (nº) se limita el intervalo de Td demasiado grande ajuste de la temperatura� Consulte la tabla del apartado °C “Fluidos (información estándar sobre los líquidos IKA )”� ® • Tipo de regulación de la temperatura (AUTO) (Ca- lentamiento) Fig. -
Página 15: Regulación Externa E Interna De La Temperatura (Et) (Calentamiento)
Tiempo integral PID (Ti 1) Dinámica de la regulación externa de la temperatura PID (FAST) El tiempo integral Ti (s) es el tiempo de reajuste y deter- FAST=0: exacto, sin rebases transitorios mina la medida en la que la duración de la divergencia de FAST=1: rápido, con rebases transitorios regulación actúa sobre la magnitud de ajuste�... -
Página 16: Interfaz Usb
® USB y luego instale dicho controlador ejecutando el archivo Sintaxis de comando y formato: Setup� A continuación, conecte el aparato IKA al PC median- Para el conjunto de comandos rige lo siguiente: ® te el cable de datos USB�... - Página 17 NAMUR para la ejecución de conexiones por enchufe eléctricas para la transmisión de señales analógicas y digitales en aparatos individuales MSR de laboratorio: Rev 1�1) Los comandos NAMUR y los comandos específicos IKA adicionales sirven sólo como comandos low level para la co- ®...
-
Página 18: Ensuciamiento Detergentes
Nota: No toque la superficie del condensador con objetos Solicite a tal fin el formulario “Certificado de no objeción” duros� a IKA , o descargue el formulario en el sitio Web de IKA ® ® www.ika.com� Devuelva el aparato que requiere reparación en su embalaje Limpieza: original�... -
Página 19: Códigos De Error
Códigos de error Cuando ocurre un fallo, aparece un código de error en la pantalla� Proceda como sigue: F Apague el aparato desde el interruptor F Tome las medidas correctivas correspondientes F Vuelva a encender el aparato Código Efecto Causa Solución de Error Err 01... -
Página 20: Tubos Flexibles
PC 1.1 Cable (RS 232) H.FKM.8 Manguera de FKM (diámetro nominal 8) Labworldsoft ® H.FKM.12 Manguera de FKM (diámetro nominal 12) H.PUR.8 Manguera de PUR (diámetro nominal 8) H.PUR.12 Manguera de PUR (diámetro nominal 12) Encontrará más accesorios en: www.ika.com�... -
Página 21: Datos Técnicos
Datos técnicos Tensión de servicio 230 ± 10% / 100–115 ± 10% Frecuencia 50 / 60 3000 （230 VAC） /1750 (115 VAC) Máx� potencia absorbida Intervalo de temperatura de trabajo °C -25 ��� +200 Intervalo de temperatura de servicio °C -25 ���... -
Página 22: Garantía
Garantía Según las condiciones de garantía IKA el plazo correspon- La garantía no se aplica a los componentes de desgaste ni ® diente asciende a 24 meses� En caso de garantía, diríjase a a los errores que puedan surgir como consecuencia de una su comer ciante del ramo�... - Página 23 -Werke GmbH & Co.KG ® Janke & Kunkel-Str� 10 D-79219 Staufen Tel� +49 7633 831-0 Fax +49 7633 831-98 sales@ika�de www.ika.com...
