Manual de instrucciones

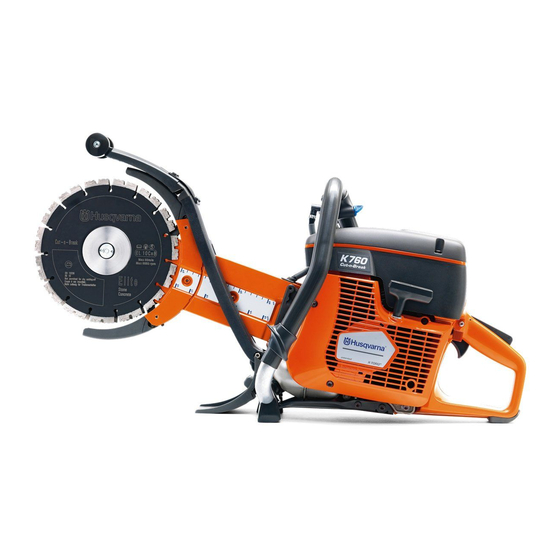

K760 Cut-n-Break
S S S S p p p p a a a a n n n n i i i i s s s s h h h h
Lea detenidamente el manual de instrucciones y asegúrese de entender su contenido antes de utilizar la máquina.

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Husqvarna K760 Cut-n-Break

  • Página 1 Manual de instrucciones K760 Cut-n-Break S S S S p p p p a a a a n n n n i i i i s s s s h h h h Lea detenidamente el manual de instrucciones y asegúrese de entender su contenido antes de utilizar la máquina.
  • Página 2: Aclaración De Los Símbolos

    ACLARACIÓN DE LOS SÍMBOLOS Versión del manual Estrangulador. Esta es la versión internacional del manual que se utiliza en los países de habla inglesa de fuera de Norteamérica. Símbolos en la máquina Purgador de aire ¡ATENCIÓN! La máquina, si se utiliza de forma errónea o descuidada, puede ser una herramienta peligrosa que puede causar daños graves e incluso la muerte...
  • Página 3: Tabla De Contenido

    PRESENT ACIÓN Apreciado cliente: ..........4 Diseño y funciones ..........4 ¿Q UÉ ES QUÉ? Componentes de la máquina - K760 Cut-n-Break? 5 EQ UIPO DE SEGURIDAD DE LA MÁQUINA Gener alidades ............6 DISCOS DE COR TE Gener alidades ............8 Hojas de diamante para diversos materiales ..
  • Página 4: Presentación

    SmartCarb™ Más de 300 años de innovación La fundación de la empresa sueca Husqvarna AB data La compensación del filtro automática e integrada del año 1689, cuando el Rey Karl XI encargó la mantiene una alta potencia y reduce el consumo de construcción de una fábrica para la fabricación de...
  • Página 5: ¿Qué Es Qué

    ¿QUÉ ES QUÉ? Componentes de la máquina - K760 Cut-n-Break? Mango delantero 15 Tensor de correa Grifo de agua 16 Válvula de descompresión Rótulo de advertencia 17 Purgador de aire Tapa del filtro de aire 18 Tapa del depósito Estrangulador con bloqueo 19 Conexión de agua con filtro...
  • Página 6: Equipo De Seguridad De La Máquina

    EQUIPO DE SEGURIDAD DE LA MÁQUINA Generalidades • Compruebe que el acelerador y el fiador se muevan con facilidad y que funcionen sus muelles de retorno. ¡ATENCIÓN! Nunca utilice una máquina con componentes de seguridad defectuosos. Si su máquina no pasa todos los controles, entréguela a un taller de servicio para su reparación.
  • Página 7: Sistema Amortiguador De Vibraciones

    EQUIPO DE SEGURIDAD DE LA MÁQUINA Estas protecciones están montadas encima y debajo de Comprobación del sistema amortiguador de los discos y están construidas para impedir el vibraciones lanzamiento de partes de los discos o material cortado contra el usuario. ¡ATENCIÓN! El motor debe apagarse y el botón de parada debe colocarse en la posición de parada.
  • Página 8: Discos De Corte

    Refrigeración por agua • La máquina debe utilizarse únicamente con hojas de ¡ATENCIÓN! Refrigere los discos de diamante especiales de Husqvarna diseñadas para diamante para corte húmedo continuamente con agua para impedir Cut-n-Break. Las hojas tienen una polea de correa calentamiento que puede causar incorporada y están homologadas para el corte a...
  • Página 9: Manipulacion Del Combustible

    • Para un resultado y prestaciones óptimos, utilice ¡ATENCIÓN! Si se hace funcionar el aceite para motores de dos tiempos HUSQVARNA, motor en un local cerrado o mal especialmente fabricado para motores de dos ventilado, se corre riesgo de muerte por tiempos refrigerados por aire.
  • Página 10: Repostaje

    MANIPULACION DEL COMBUSTIBLE Repostaje ¡ATENCIÓN! Apague el motor y deje que se enfríe unos minutos antes de repostar. El motor debe apagarse y el botón de parada debe colocarse en la posición de parada. Para repostar, abra despacio la tapa del depósito de combustible para evacuar lentamente la eventual sobrepresión.
  • Página 11: Funcionamiento

    Husqvarna recomienda que lleve vista, su capacidad de discernimiento o el control del cuerpo. ropa de algodón pirorretardante o de tejidos vaqueros du No lleve pantalones cortos.
  • Página 12: Seguridad En El Área De Trabajo

    FUNCIONAMIENTO Seguridad en el área de trabajo ¡ATENCIÓN! Las modificaciones y/o el uso de accesorios no autorizados ¡ATENCIÓN! La distancia de seguridad comportan riesgo de daöos personales de la cortadora es de 15 metros. Usted es graves y peligro de muerte para el el responsable de que no haya personas usuario y otras personas.
  • Página 13: Técnica Básica De Trabajo

    La máquina debe utilizarse únicamente con hojas de Utilice una plataforma o un andamio si debe realizar diamante especiales de Husqvarna diseñadas para un corte por encima de la altura de los hombros. No Cut-n-Break. Las hojas tienen una polea de correa se estire demasiado incorporada y están homologadas para el corte a...
  • Página 14: Cómo Empezar A Cortar O Hacer Un Corte Más Profundo

    FUNCIONAMIENTO • Corte siempre de arriba abajo (A). Quite la cortadora Cómo empezar a cortar o hacer un corte y utilice la herramienta rompedora para quitar el más profundo material que queda entre los cortes (B). Al empezar a cortar o al profundizar en un corte, cuando el disco se coloca sobre el material, es necesario colocar la cortadora de tal manera que existe riesgo de que recule.
  • Página 15 FUNCIONAMIENTO Fuerza reactiva Reculada por atasco Siempre que se corta hay una fuerza reactiva. Dicha Un atasco se produce cuando el corte se cierra y el disco fuerza tira de la máquina en el sentido opuesto a la se queda atascado. Si el disco se atasca o se engancha, rotación del disco.
  • Página 16: Transporte Y Almacenamiento

    FUNCIONAMIENTO Proceso adecuado de corte de tuberías Corte primero la sección I. Diríjase a la sección II y corte desde la sección I hasta la parte inferior de la tubería. Diríjase a la sección III y corte la parte restante de la tubería finalizando en la parte inferior.
  • Página 17: Antes Del Arranque

    ARRANQUE Y PARADA Antes del arranque ¡ATENCIÓN! Antes de arrancar, observe lo siguiente: Lea detenidamente el • Válvula de descompresión: Presione la válvula manual de instrucciones y asegúrese de hacia adentro para reducir la presión en el cilindro y entender su contenido antes de utilizar la facilitar así...
  • Página 18: Con Motor Caliente

    ARRANQUE Y PARADA • Pulse el estrangulador en cuanto arranque el motor. • Agarre la empuñadura delantera con la mano Con el estrangulador suelto, el motor se detendrá al izquierda. Pise la parte inferior de la empuñadura cabo de unos segundos. (Si el motor se detiene de trasera con el pie derecho y presione la máquina todos modos, tire de nuevo de la empuñadura de contra el suelo.
  • Página 19: Parada

    ARRANQUE Y PARADA Parada ¡NOTA! El disco de corte seguirá girando hasta un minuto después de que el motor se haya detenido. (Deslizamiento del disco.) Asegúrese de que el disco de corte puede girar libremente hasta que se haya detenido por completo. La utilización del equipo sin el debido cuidado puede causar lesiones graves.
  • Página 20: Mantenimiento

    Para más información, consulte con el taller de servicio oficial más cercano. • Diríjase a su distribuidor de Husqvarna para que revise la máquina regularmente y para que realice ajustes y reparaciones básicas. Programa de mantenimiento En el programa de mantenimiento podrá...
  • Página 21: Limpieza

    MANTENIMIENTO Limpieza Inspección funcional Limpieza externa Inspección general • Limpie la máquina a diario enjuagándola con agua • Compruebe que los tornillos y las tuercas estén limpia tras finalizar la tarea. apretados. Toma de aire de refrigeración Discos de corte •...
  • Página 22: Correa De Transmisión

    MANTENIMIENTO • Coloque los discos de corte a cada lado del brazo de Tensado de la correa de transmisión corte. Oriente los agujeros de las dos espigas guía en • Una correa nueva se debe tensar una vez cuando la la mitad de polea para que entren en los agujeros de máquina se ha utilizado el equivalente a dos la arandela y de la tuerca.
  • Página 23: Carburador

    MANTENIMIENTO • Saque la correa de la punta del brazo de corte. • Coloque el brazo de corte con la cubierta de la hoja. AVISO Asegúrese de que los orificios de los tornillos de la espada están alineados con los orificios de la cubierta de la correa.
  • Página 24: Mecanismo De Arranque

    MANTENIMIENTO Mecanismo de arranque • Fije el cordón de arranque alrededor del centro de la polea, tal como se muestra en la figura. Apriete con fuerza la fijación, dejando el extremo libre lo más ¡ATENCIÓN! El muelle de retorno está corto posible.
  • Página 25: Filtro De Aire

    MANTENIMIENTO • Afloje los tornillos que fijan el casete de muelle. • Al repostar hay que proteger el depósito de combustible de la suciedad. Así se reduce el riesgo de perturbaciones del funcionamiento debidas a obturación del filtro de combustible situado dentro del depósito.
  • Página 26: D Atos Tecnicos

    DATOS TECNICOS Datos técnicos Datos técnicos K760 Cut-n-Break Motor Cilindrada, cm Diámetro del cilindro, mm Carrera, mm Régimen de ralentí, r.p.m. 2700 Acelerador al máximo: sin carga, rpm 9300 (+/- 100) Potencia, kW/r.p.m. 3,7/9000 / 5,0/9000 Sistema de encendido Fabricante de sistema de encendido Tipo de sistema de encendido Bujía...
  • Página 27: Declaración Ce De Conformidad

    Husqvarna AB, SE-561 82 Huskvarna, Suecia, teléfono +46-36-146500, declara por la presente que las máquinas cortadoras Husqvarna K760 Cut-n-Break, a partir de los números de serie del año 2016 (el año se indica en texto en la placa de características seguido de un número de serie), cumple con las disposiciones de las DIRECTIVAS DEL CONSEJO: •...
  • Página 28 Instrucciones originales 1155794-46 ´®z+WoL¶6,¨ ´®z+WoL¶6,¨ 2016-03-11...
